哈斯SL-30数控车床整机结构三维建模

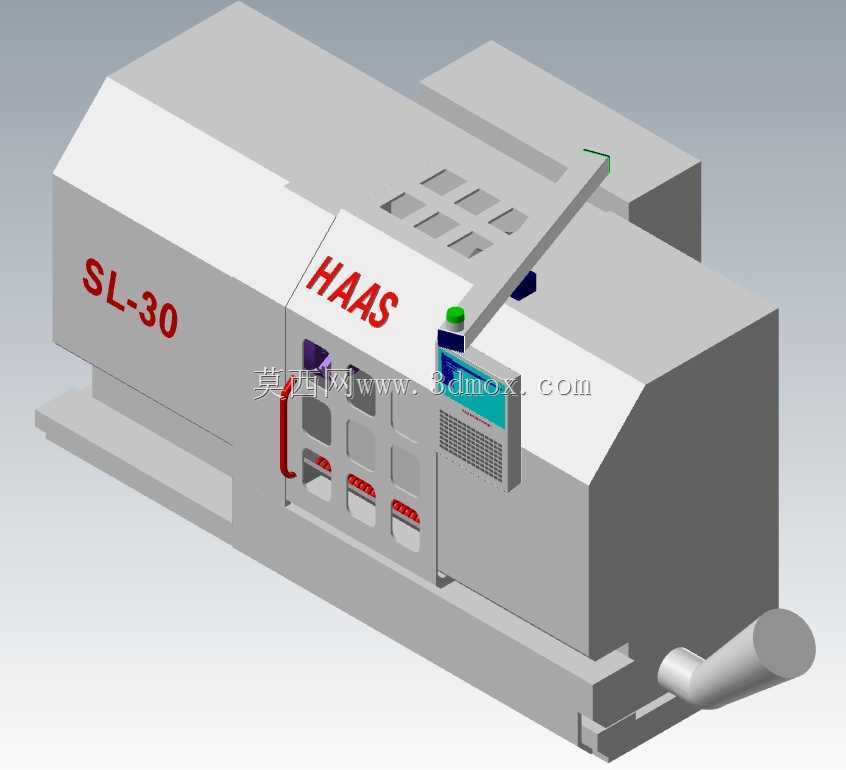

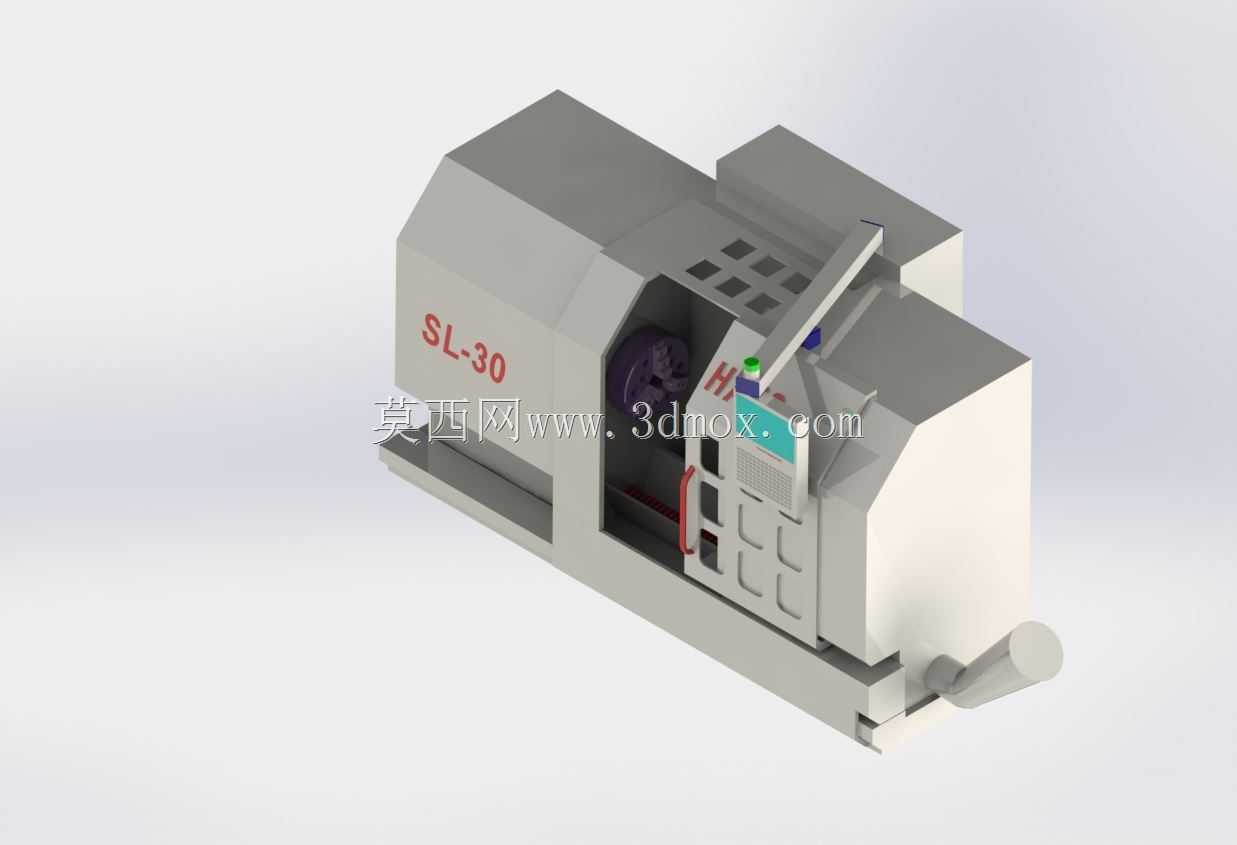

　　这款哈斯SL-30斜床身数控车床的三维结构，完整还原了设备从外防护到操作端的全部实体特征，建模过程中优先考虑了车间布局适配、安装对接以及后续维护拆解的实际需求，没有做过度的外观美化，所有结构特征都对应真实设备的工程逻辑。从实际应用场景来看，这类数控车床主要面向中小批量精密轴类、盘类零件的车削加工，覆盖通用机械制造、汽车零部件加工、五金配件生产等多个加工场景，可完成外圆、内孔、螺纹、锥面、圆弧面等多工序的连续车削作业，加工稳定性和重复定位精度是这类设备的核心性能指标，建模时也针对影响精度的结构部分做了特征还原。整机的外防护采用全封闭钣金结构，左侧床身主体区域的防护做了斜向倾角设计，既可以避免加工过程中切削液、铁屑飞溅到车间作业区域，

　　也能顺着斜面引导废屑落入下方的排屑通道，设备尾部延伸的排屑口对应车间链式排屑器的安装位置，建模时预留了标准对接的边界尺寸，方便后续做整线布局时直接匹配排屑设备的安装位。操作面板区域设置在设备前部偏右的位置，采用悬臂式支撑结构，悬臂的转动角度范围覆盖操作人员上下料、对刀的常规站位，操作人员站在设备前门位置即可完成程序输入、参数调整、加工状态监控的全部操作，面板上的按键区、显示屏、状态指示灯都按照真实设备的布局做了特征还原，急停按钮设置在面板最易触碰的右上角位置，符合安全操作的工程设计规范。前门采用双开式滑动防护门，门上预留了透明观察窗的安装位，观察窗的高度对应主轴装夹工件的中心高度，

　　加工过程中操作人员可以直接通过观察窗查看刀具切削状态，不需要打开防护门，避免高速切削的铁屑飞出造成安全隐患。床身主体的安装底座采用整体式铸铁结构的特征还原，底座的地脚螺栓安装孔位按照真实设备的安装间距设置，车间做设备基础施工时，可以直接参照模型的孔位预留预埋螺栓位置，不需要二次核对设备安装尺寸。主轴箱区域的结构做了完整的特征还原，主轴中心高度、卡盘安装位的尺寸边界都和真实设备一致，做加工工艺仿真时，可以直接匹配对应规格的液压卡盘、刀具塔模型，完成车削工序的运动仿真验证。刀塔区域设置在床身斜面上，刀位的安装尺寸、换刀行程的边界都做了预留，后续做刀具配置仿真时，可以直接在对应刀位上安装外圆车刀、内孔镗刀、螺纹刀等不同加工刀具，

　　验证换刀过程中是否存在结构干涉。设备顶部的散热通风口按照真实设备的格栅布局建模，对应电气柜、主轴冷却单元的散热风道位置，车间做通风管路布局时，可以参照模型的通风口位置规划顶部的排热管路，避免设备散热不畅导致的电气元件过热故障。建模过程中针对设备的固定安装结构做了细节补充，包括床身与底座的连接螺栓位、防护钣金的安装折边、管线排布的走线槽位置，这些细节特征在做设备拆解动画、维护培训课件制作时可以直接使用，不需要二次补充结构。整机的外形尺寸边界严格按照真实设备的占地尺寸设置，长度方向包含尾部排屑口的伸出长度，宽度方向包含操作面板悬臂完全展开的最大宽度，高度方向包含顶部吊环的安装高度，车间做设备布局规划时，可以直接将模型导入厂区布局文件，核算设备之间的安全操作间距、物料转运通道宽度，避免出现设备进场后空间不足的问题。设备前部的切削液喷嘴位置、接屑槽的倾斜角度都按照真实的排屑逻辑设置，做切削液循环系统仿真时，可以直接匹配对应的冷却管路、切削液箱模型，验证切削液的喷射范围是否覆盖加工区域，废屑是否能顺利冲入排屑器。
