双U型节能荧光灯结构三维设计

　　日常民用与商用照明场景里，这类双U型节能荧光灯的替换适配需求一直存在，做三维结构设计时首先要锚定现有通用螺口灯座的安装边界，不能脱离实际安装场景做异形结构。从实际使用场景来看，这类灯管主要适配桌面台灯、吸顶灯改造灯座、楼道感应照明灯具、工业厂房局部检修照明点位，核心是替代传统白炽灯，在相同光通量输出下降低功耗，同时匹配市面上绝大多数E27规格的螺口灯座，不需要额外改造接线结构就能直接替换安装。

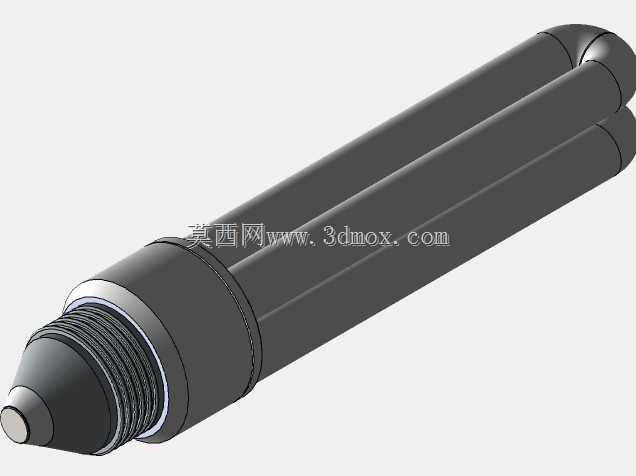

　　设计思路上优先拆解现有成熟产品的结构逻辑，整体分为三个核心功能段：底部螺口灯头段、中部驱动电路封装段、上部双U型荧光灯管段。底部螺口段采用标准E27螺纹参数，螺纹大径26.2mm，螺距3.62mm，螺纹有效啮合长度不小于12mm，保证拧入灯座后接触可靠，不会出现松脱、接触不良的打火问题；螺口顶端的金属触点做凸起0.8mm的圆弧结构，避免平面接触时的压接不牢问题，灯头外壳采用阻燃PBT材质，壁厚1.2mm，能承受长期通电后的温升，不会出现受热变形的情况。

　　中部驱动封装段是整灯的结构支撑核心，外径设计为32mm，和螺口段做锥度过渡，过渡段锥角15度，既保证外观流畅，也能在注塑成型时方便脱模；内部预留的驱动电路安装腔净尺寸为28mm直径、22mm高度，足够容纳整流、滤波、启辉相关的电子元器件，腔体和上部灯管的衔接处做四个定位卡槽，用来固定灯管的玻璃管脚，卡槽深度5mm，配合耐高温硅胶密封，既可以固定灯管位置，也能避免灰尘、蚊虫进入腔体内部造成电路故障。

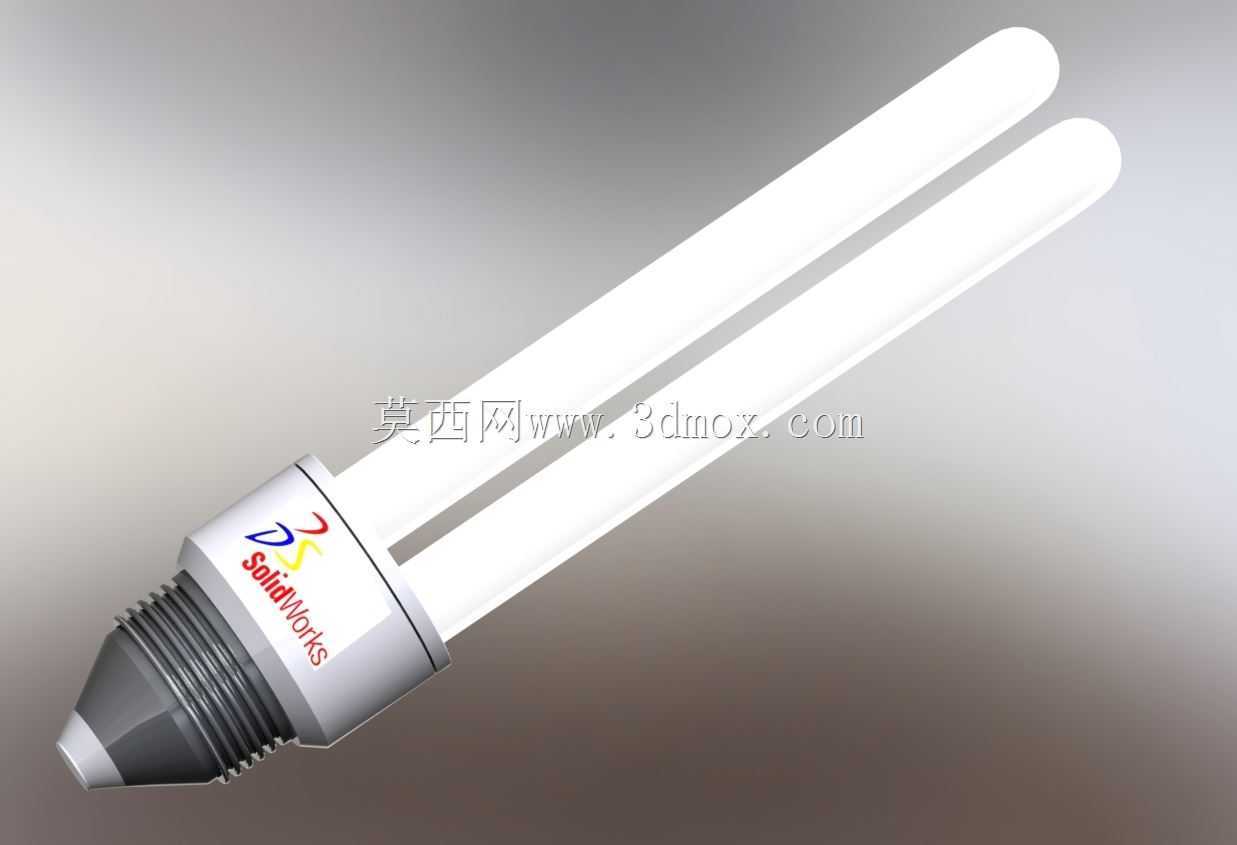

　　上部双U型灯管段采用两根平行U型玻璃管拼接结构，单根U型管的外径12mm，管壁厚度1mm，U型弯曲半径15mm，两根灯管的中心间距16mm，整段灯管从驱动段顶面到灯管顶端的总长度为110mm，这个尺寸是经过场景适配验证的：既不会因为灯管过长导致装入常规台灯灯罩时顶到灯罩内壁，也不会因为灯管过短导致发光面积不足，影响照明覆盖范围。灯管表面的荧光粉涂层厚度控制在0.05mm，保证紫外线激发后的可见光透出率，同时灯管和驱动段的连接引脚采用镀镍铜质插针，插针直径1mm，插入驱动板焊盘的长度3mm，保证焊接后连接强度足够，不会因为运输振动出现引脚脱焊的问题。

　　从功能特性来看，这个结构设计充分考虑了替换安装的通用性，整灯总重量控制在85g以内，拧入灯座后不会因为重量过大导致灯座受力变形；灯管的发光角度覆盖水平方向360度、垂直方向120度，能满足普通空间的泛光照明需求，不需要额外加装反光结构就能达到均匀的照明效果。结构建模时所有配合面都做了公差匹配，螺口段的螺纹公差采用6g级，和标准灯座的6H内螺纹配合时，拧入力矩控制在0.8-1.2N·m，既不会因为过紧导致用户更换时拧不动，也不会因为过松导致接触不良。另外在驱动段的外表面做了12条均匀分布的竖向防滑筋，防滑筋凸起高度0.3mm，用户更换灯泡时手部和灯壳的摩擦力足够，不会出现打滑拧不紧的情况。

　　做这类照明配件的三维设计时，很容易忽略实际安装的边界限制，比如如果把驱动段外径做的过大，就会导致部分带防尘罩的灯座无法拧入；如果灯管长度过长，装入封闭灯罩后散热空间不足，会大幅缩短驱动电路的使用寿命。这次的结构设计把整灯的最大外径控制在32mm，总长度控制在145mm，适配市面上90%以上的民用替换型灯座安装场景，同时所有塑料件的壁厚都做了均匀化处理，避免注塑成型时出现缩痕、翘曲的问题，灯管和塑料件的衔接处都做了圆角过渡，没有尖锐棱角，生产组装时不会划伤操作工人的手部，日常更换时也不会割伤用户。
