非接触式概念称重设备结构设计

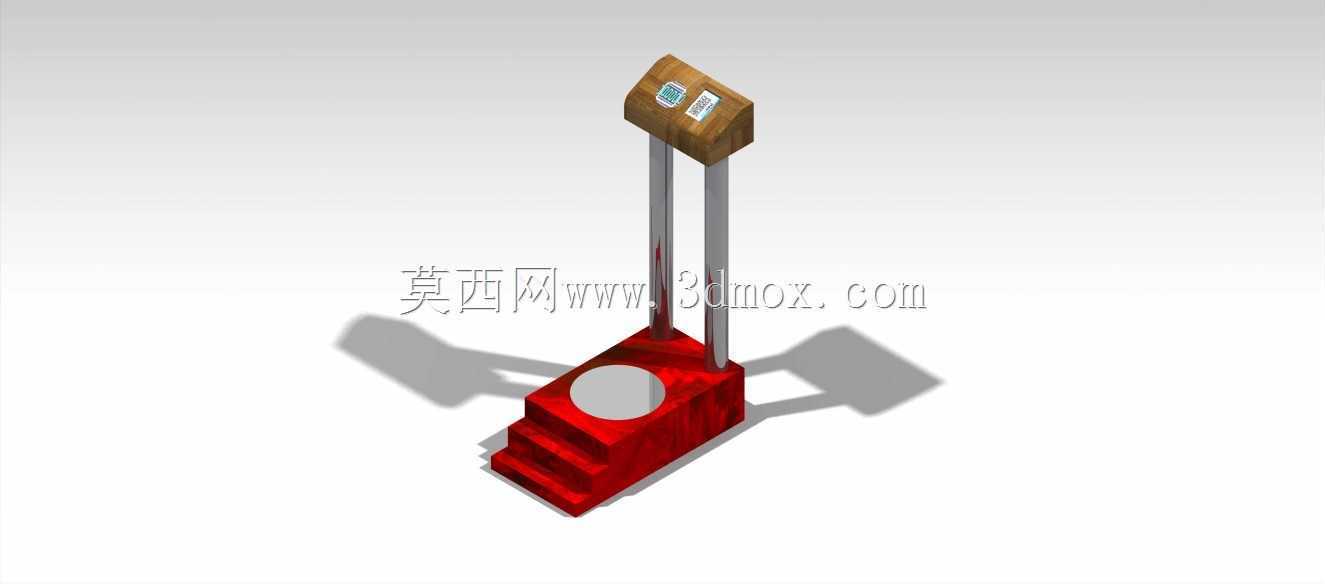

　　这款非接触式概念称重设备的设计，最初是针对商超、自助结算点位、无人值守仓储分拣场景的特殊计量需求展开的——传统接触式台秤在高频使用场景下，秤盘容易被洒落的货品、包装碎屑污染，带液体的货品还会长期侵蚀秤台传感器密封结构，增加后期维护频次，而非接触测量的思路，刚好能规避这类接触式结构的固有缺陷。从结构布局来看，设备采用立式支撑架构，底部为阶梯式承重基座，基座上方预留圆形测量感应区域，两根平行金属支撑杆从基座后侧垂直向上延伸，顶端固定集成显示与操作模块的控制箱，整体布局没有外凸的易磕碰结构，安装时仅需要在平整地面预留对应基座尺寸的安装空间，不需要额外做地面预埋件固定，适合在已装修完成的商超、自助网点快速布设。

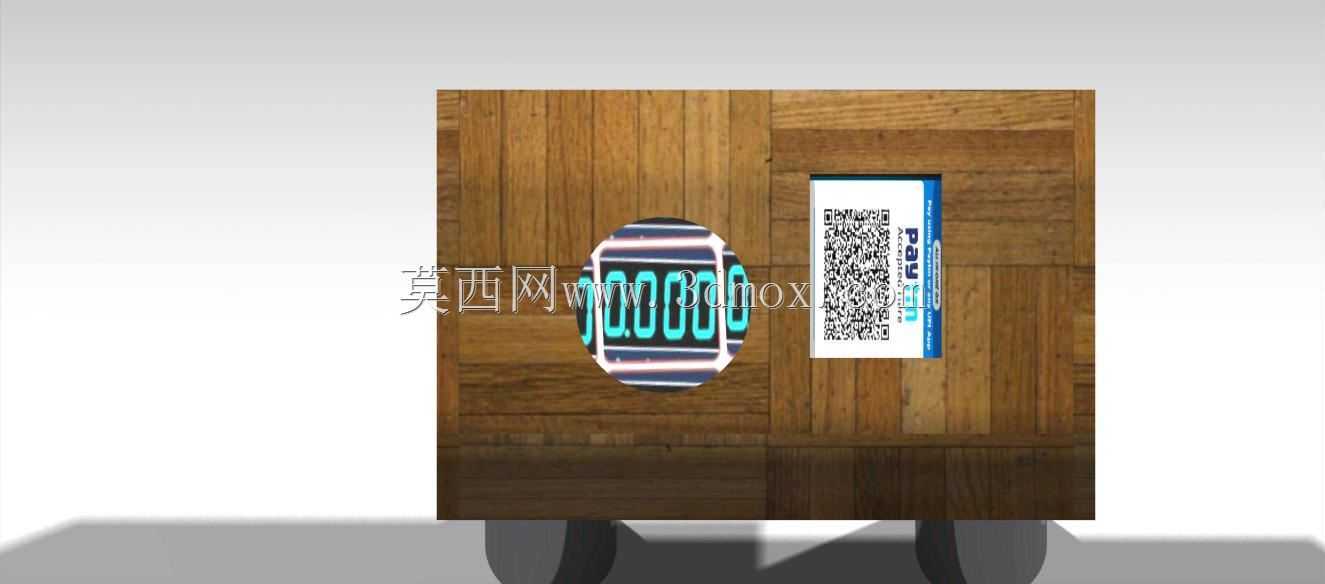

　　设计过程中首先考量的是测量区域的通行与放置兼容性，基座的阶梯结构一方面抬高了测量感应面的高度，避免地面扬尘、积水直接溅到感应区域，另一方面阶梯的踏面结构可以适配不同尺寸的被测物品，小尺寸货品直接放置在圆形感应区即可完成测量，大尺寸周转箱可以依托阶梯结构承托，不会因为物品超出感应区边界出现测量偏差。两根支撑杆的间距经过反复校核，既保证了顶端控制箱的结构稳定性，不会因为人员误碰出现晃动，又预留了足够的侧向空间，放置宽度较大的货品时不会和支撑杆产生干涉。控制箱采用倾斜式安装角度，操作人员站立在设备正前方时，视线刚好和显示屏垂直，不需要刻意低头或者仰头读取数值，操作按键的布局也贴合人手自然操作的高度范围，长时间操作也不容易产生肢体疲劳。

　　从功能实现逻辑来看，这款概念设备摒弃了传统称重设备依赖压力传感器接触受力的测量模式，将感应模块集成在基座内部，不需要被测物品和传感元件直接刚性接触，就能完成重量参数的采集，这种结构设计从根源上避免了秤台长期受压产生的形变误差，也杜绝了尖锐物品划伤秤台、腐蚀性液体渗漏损坏传感器的问题。设备的外壳结构做了圆弧过渡处理，所有棱边都做了倒圆角处理，在人流较大的公共区域布设时，不会因为人员剐蹭造成磕碰伤害。基座内部预留了足够的走线空间，供电与通讯线路可以从基座底部的走线槽引出，直接接入地面预埋的管线，外部没有明线外露，既美观也避免了线路被拉扯损坏的风险。

　　在安装边界的考量上，设备整体的占地尺寸远小于同量程的传统台秤，因为取消了大面积的接触式秤盘结构，基座的投影面积仅需要满足感应模块的安装需求即可，布设时只需要保证设备前方预留足够的操作人员站立空间，后方和侧方不需要预留额外的检修间隙，日常维护只需要打开基座侧方的快拆盖板就能完成内部模块的检修，不需要挪动设备整体位置。支撑杆采用空心金属型材制作，在保证结构强度的前提下尽可能降低设备整体自重，单人就能完成短距离的移位调整，适合需要灵活调整布设位置的临时促销点位、临时分拣站点使用。控制箱的外壳采用耐磨绝缘材质，表面做了哑光处理，不会因为室内灯光反射造成显示屏反光，即使在光照条件复杂的商超入口区域，也能清晰读取显示的数值。

　　不同于工业场景使用的重型称重设备，这款概念设备的设计更偏向民用、商用场景的轻量化使用需求，结构上没有冗余的重载加固部件，所有结构件都围绕非接触测量的核心功能做优化，比如基座的阶梯结构除了承托物品的作用，还能作为内部感应模块的防护结构，当有重物意外砸向设备时，阶梯结构首先承接冲击力，避免内部精密感应元件直接受冲击损坏。两根支撑杆除了支撑顶端控制箱的作用，内部还可以集成通讯天线、状态指示灯的走线，不需要额外在外部布设线路，整体外观更加简洁规整。在实际场景适配中，这款设备可以直接对接自助结算系统、仓储分拣管理系统，测量得到的重量数据可以实时传输到后台系统，不需要人工手动录入数值，能大幅降低结算、分拣环节的人工操作强度，也能减少人工录入产生的数据误差。
