十字轴式万向节传动结构三维设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:462455
  • 十字轴式万向节传动结构三维设计
  • 十字轴式万向节传动结构三维设计
  • 十字轴式万向节传动结构三维设计
  • 十字轴式万向节传动结构三维设计
  • 十字轴式万向节传动结构三维设计
  • 十字轴式万向节传动结构三维设计

  在各类需要变角度传递扭矩的传动链路中,万向节是应用频次极高的核心铰接部件,从车辆底盘的传动系统,到工业生产线的多段动力传输工位,再到小型自动化设备的非同轴动力衔接场景,都能见到这类结构的身影。不同于刚性联轴器仅能完成同轴度极高的轴系连接,万向节的核心价值在于补偿两轴之间的角度偏移与少量轴向窜动,在安装存在对中误差、或是工作过程中轴系相对位置会发生动态变化的场景下,依旧可以稳定传递旋转扭矩,不会因为轴系夹角的存在出现卡滞、传动中断或是额外的附加载荷。

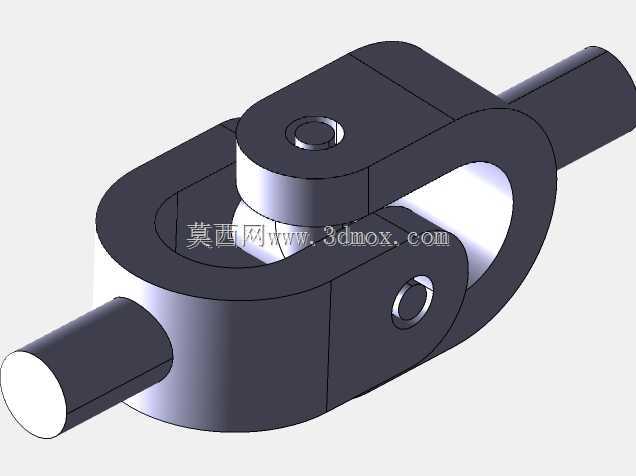

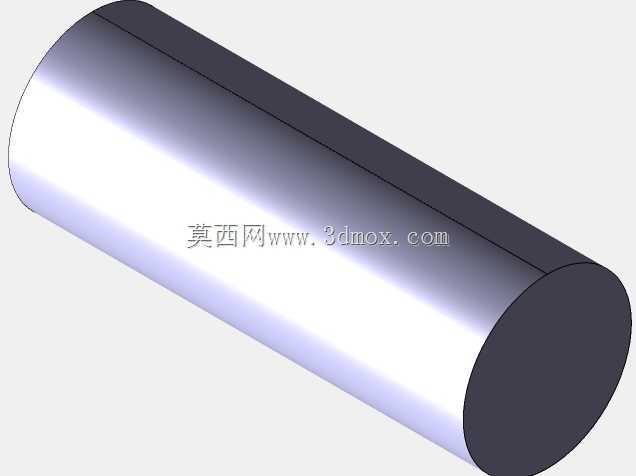

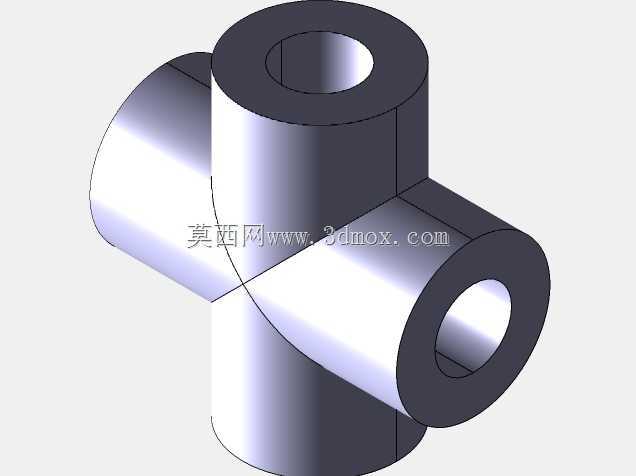

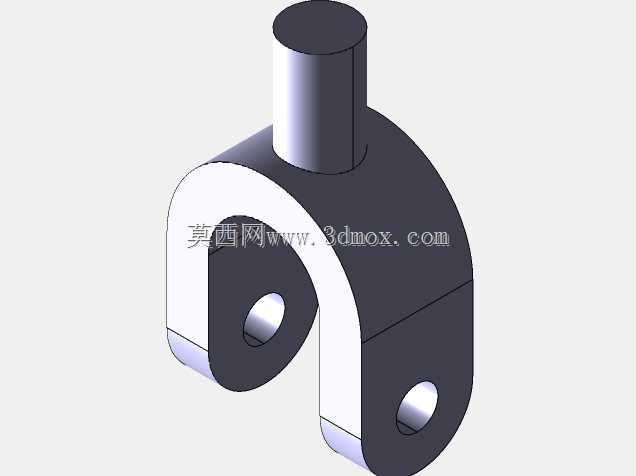

  本次设计的十字轴式万向节采用分体式叉架结构,两个对称布置的U型叉架分别对应主动端与从动端的连接接口,叉架端部的同轴销孔用于安装十字轴的四个轴颈,十字轴作为中间铰接载体,让两个叉架可以分别绕互相垂直的两个轴线做相对摆动,以此实现两轴之间最大可达35度左右的夹角补偿。设计过程中首先需要明确传动端的额定扭矩承载需求,以此反推十字轴的轴颈直径、叉架的受力截面厚度,避免在峰值扭矩工况下出现叉架断裂、十字轴轴颈剪切失效的问题。叉架的连接端采用圆柱轴段结构,轴段直径与配套的轴系安装孔保持一致,轴段长度需要满足联轴器或是锁紧装置的安装空间要求,确保动力输入端与输出端的轴件可以和叉架可靠固定,不会在高速旋转过程中出现松脱。

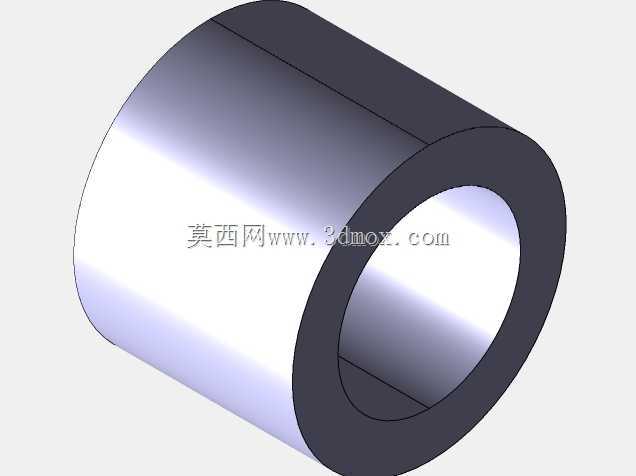

  从安装边界来看,两个叉架在处于同轴状态时的整体轴向长度需要匹配传动链路的预留安装间距,当两轴出现最大摆角时,叉架的外轮廓不能和周边的机架、护罩等结构发生运动干涉,因此在建模阶段需要做全摆角范围的运动干涉检查,逐一验证不同夹角下叉架的转动轨迹,确认所有运动状态下结构都有足够的安全间隙。十字轴的轴颈与叉架销孔之间预留了轴承安装位,实际应用中可以加装滚针轴承降低转动摩擦阻力,减少长期运转过程中的磨损量,延长部件的维护周期。叉架的铰接开口尺寸经过反复校核,既要保证十字轴有足够的摆动空间,又要控制叉架的整体外形尺寸,避免结构过于笨重带来的额外转动惯量,尤其是在高速传动场景下,过大的转动惯量会增加轴系的动平衡调校难度,带来不必要的振动问题。

  在实际选型应用中,这类万向节常被用于传动轴系的末端衔接,比如输送线的分段辊筒传动、农业机械的动力输出轴连接、工程机械的操作机构传动链路等场景,单节万向节存在瞬时传动比随夹角变化而波动的特性,因此在转速较高、传动平稳性要求高的场景下,通常会成对使用双万向节结构,通过合理布置中间轴的角度,抵消单节万向节带来的转速波动,保证从动端的转动角速度和主动端保持一致。设计过程中对叉架的过渡圆角做了优化处理,所有受力集中的转角位置都采用圆弧过渡,避免应力集中带来的疲劳失效问题,叉架的轴段与U型主体的连接位置做了加厚处理,这个位置是扭矩传递过程中应力最高的区域,足够的截面厚度可以保证长期交变载荷下的结构强度。

  建模阶段对各个配合面的公差做了对应设定,销孔与十字轴轴颈的配合采用间隙配合,保证铰接转动的灵活性,连接轴段的尺寸公差根据配合需求选择过渡配合,兼顾安装便利性与连接可靠性。整个结构没有多余的冗余设计,所有轮廓都服务于功能需求,外表面的棱角都做了倒角处理,既避免安装过程中锐边划伤操作人员,也可以减少热处理过程中的应力集中风险。对于需要经常拆装维护的应用场景,叉架的销孔位置可以加装油嘴,定期向十字轴的铰接位置加注润滑脂,降低摩擦损耗,尤其是在重载、多粉尘的工作环境下,良好的润滑可以大幅提升部件的使用寿命,减少停机维护的频次。
