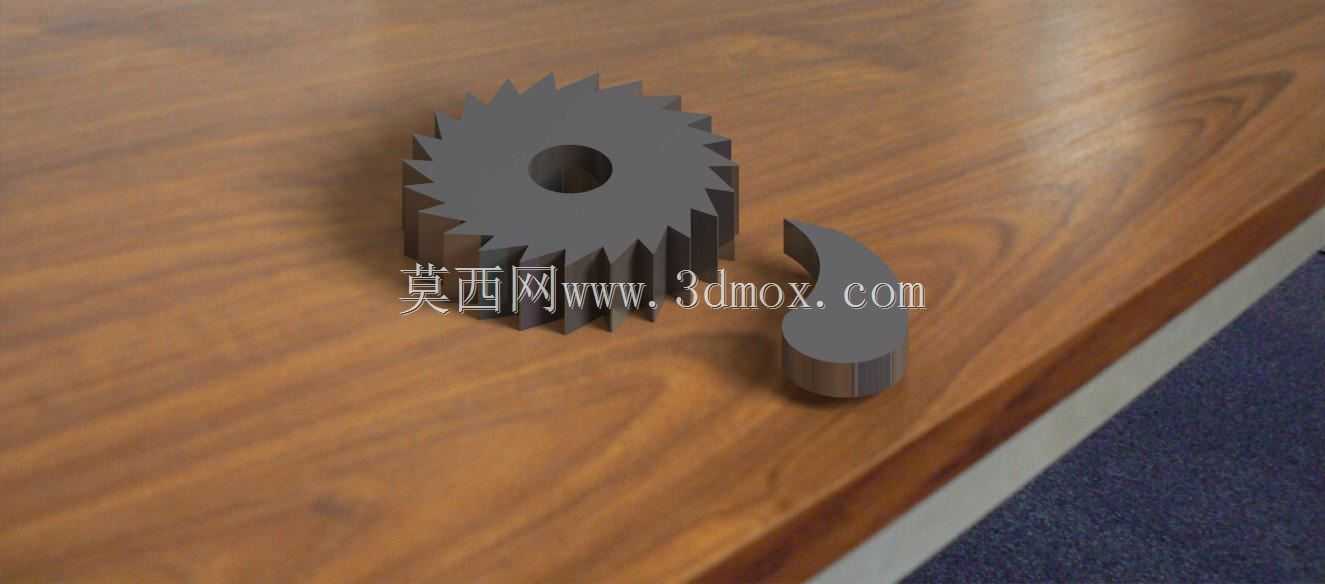

轴轮与配套挡块组合结构设计方案

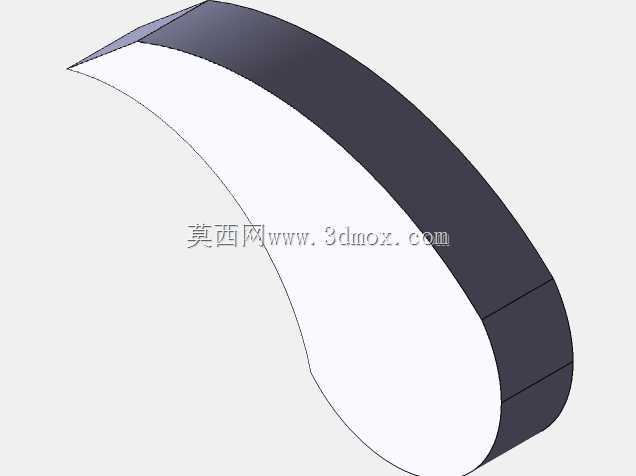

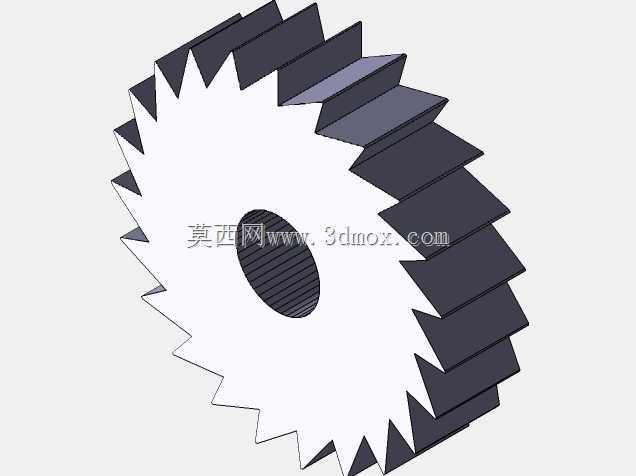

　　这套轴轮与挡块的组合结构，常见于各类间歇传动、定角度限位的机械设备工位中，比如轻工输送线的分度止动机构、小型工装夹具的定位组件、印刷设备的进纸轮限位单元，都能见到这类结构的实际应用。轴轮本身承担动力传递过程中的扭矩输出作用，齿形部分采用等距渐开线轮廓设计，每一个齿的齿顶倒角都做了0.2mm的圆弧过渡，避免啮合传动过程中出现应力集中导致的齿根崩裂，中心的轴孔采用H7公差等级加工，能够与对应直径的传动轴实现过渡配合，不需要额外打胶就能保证传动过程中轮体与轴不发生相对打滑。配套的挡块并非独立存在的零件，它的弧形轮廓完全匹配轴轮的齿根圆弧半径，安装位置紧贴轴轮的侧端面，当轴轮转动到预设角度时，挡块的凸起部分会卡入轴轮的对应齿槽内，

　　实现精准的角度锁止，避免轮体在停止传动后因为惯性出现过转，影响后续工位的定位精度。从安装边界来看，轴轮的轴向厚度为12mm，齿顶圆直径为48mm，中心轴孔直径为8mm，安装时需要保证轴轮的端面与传动轴的轴肩贴合度不低于0.02mm，避免轮体在高速转动时出现轴向窜动；挡块的安装孔位距离轴轮中心的水平距离为32mm，垂直方向的安装基准面比轴轮的安装基准面低2mm，安装时需要在挡块与安装基板之间增加0.1mm的调整垫片，用来补偿加工误差带来的啮合间隙，保证锁止时挡块与齿槽的贴合面没有虚位。设计过程中没有采用一体式的轮体加锁止结构，而是将轴轮与挡块拆分为两个独立零件，主要是考虑到实际使用中的磨损替换问题——挡块作为锁止时的受力件，

　　长期频繁卡入齿槽会出现接触面磨损，拆分设计后只需要更换挡块就能恢复机构精度，不需要整体更换轴轮，能够大幅降低设备的后期维护成本。齿形的参数选择上，没有采用标准的传动齿轮模数，而是根据实际需要的锁止角度调整了齿距，每一个齿对应的圆心角为15度，也就是说这套结构能够实现15度整数倍的角度分度锁止，完全匹配多数轻工装配工位的分度需求。挡块的锁止端做了3度的拔模斜度，一方面是方便零件加工时的脱模，另一方面在锁止接触时能够形成微小的楔紧效果，避免设备运行过程中的振动导致挡块从齿槽中脱出。零件的材质选择上，轴轮采用45号钢调质处理，表面硬度达到HRC28-32，能够承受长期传动的扭矩负载，挡块采用锡青铜材质，自身具备一定的自润滑特性，

　　与钢质轴轮接触锁止时不会出现咬合粘黏的问题，长期使用也不会在齿面上拉出划痕。实际装配时需要注意，轴轮的键槽方向要与第一个锁止齿的位置保持对应，方便安装时调整初始零位，挡块的驱动端预留了3mm的行程空间，能够适配小型气缸或者电磁铁的直推驱动，不需要额外设计传动杠杆来带动挡块动作，简化了整个机构的安装结构。在传动测试场景下，这套结构在120r/min的转速下，连续运行10万次锁止动作后，挡块的磨损量不超过0.05mm，轴轮的齿面没有出现明显的压痕，完全能够满足一般工业设备的使用寿命要求。很多设计人员在做这类分度锁止结构时，容易忽略挡块与齿槽的接触面积，这套设计里挡块与齿槽的有效接触面积达到了齿面接触面积的70%以上，锁止时的接触应力被均匀分散，不会出现局部应力过大导致的齿面崩损。另外轴轮的两个端面都做了0.5mm的倒角，安装时不会因为边缘的毛刺刮伤安装基准面，也方便装配时快速套入传动轴，不需要反复对准调整。挡块的底部设计了定位止口，安装时能够直接卡在安装基板的定位槽内，不需要反复测量位置就能保证安装精度，减少了现场装配的调试时间。
