三耳式传动连接曲柄结构设计

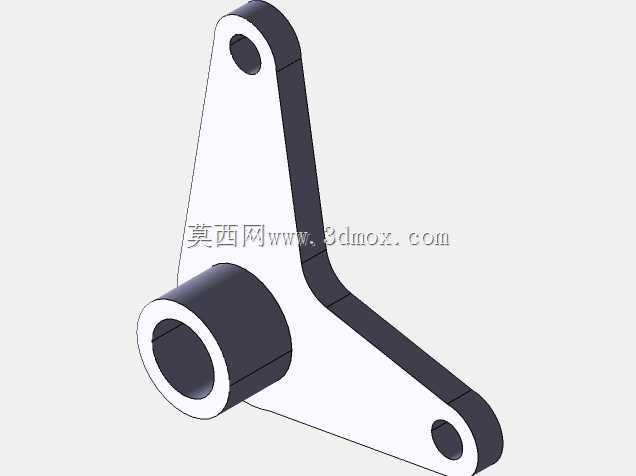

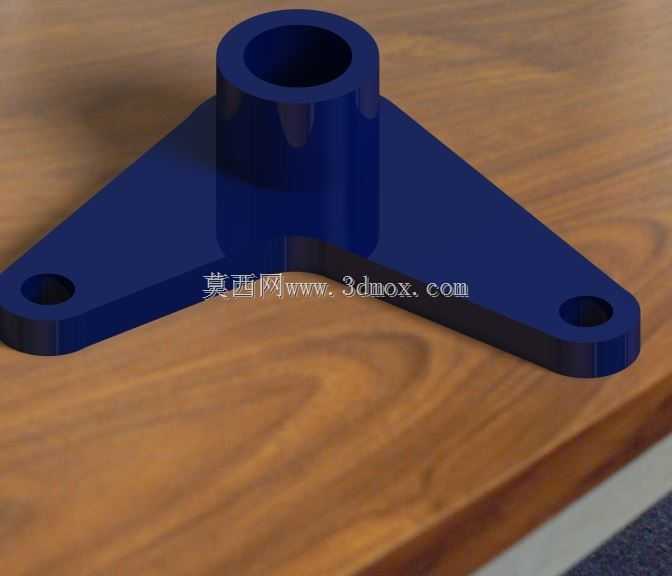

　　在往复式传动机构的设计场景中，这类三耳结构曲柄是连接动力输入轴与连杆组件的核心传力零件，常见于小型内燃机、冲压送料机构、农用收获机械的割刀驱动单元、轻工包装设备的间歇摆臂传动组中，承担着将旋转运动转化为往复摆动或是直线运动的扭矩传递作用。从结构功能来看，中心位置的凸台通孔是与动力输出主轴的配合安装位，凸台做了加高设计，一方面是增加与主轴的配合接触长度，提升传动过程中的连接刚性，避免频繁正反转时出现轴孔配合松动，另一方面凸台的轴向高度也能为两侧的连杆安装耳留出足够的摆动间隙，防止连杆运动过程中与安装基座平面发生剐蹭干涉。三个呈120度均布的安装耳上分别设置了同轴通孔，每个孔位都可作为连杆的铰接点位，

　　设计时可根据实际传动行程需求选择对应孔位，无需额外更换曲柄件就能实现多档传动行程的调整，适配不同工况下的摆角输出要求。从设计思路层面出发，这类曲柄的受力核心集中在中心轴孔与三个安装耳的连接筋位置，建模过程中特意在筋板与中心凸台、耳片的衔接位置做了大圆角过渡处理，避免直角结构带来的应力集中问题，在长期承受交变冲击载荷的工况下，能有效降低筋板根部开裂的失效风险；整体采用等厚筋板设计，在保证结构强度满足扭矩传递要求的前提下，尽可能削减非受力区域的材料厚度，降低零件自身转动惯量，减少动力输入侧的启动负载，提升传动响应速度。安装边界方面，中心轴孔的配合公差通常选用H7/k6的过渡配合，装配时通过平键实现周向扭矩传递，

　　轴端加装锁紧挡圈限制曲柄的轴向窜动；三个耳片的铰接孔内可镶嵌自润滑铜套，降低铰接销轴转动过程中的磨损量，延长整套传动机构的维护周期。零件的外轮廓做了倒钝处理，所有锐边均去除毛刺，避免装配调试过程中划伤操作人员，同时也能减少运动过程中应力集中的起始点位。在实际设备装配调试时，需要注意三个耳片的铰接孔轴线与中心主轴孔轴线的平行度公差，若平行度超差，会导致连杆运动过程中出现卡滞，额外增加传动阻力，严重时还会造成铰接销轴的偏磨甚至断裂。这类曲柄的材质通常选用45号钢模锻成型后做调质处理，表面进行发黑防锈处理，兼顾强度、韧性与耐锈蚀能力，也可根据使用场景的轻量化需求选用高强度铝合金加工，适配对传动件重量有严格要求的高速轻载传动场景。

　　在传动机构的运动仿真阶段，需要重点校核不同孔位连接连杆时的运动轨迹，确认曲柄整周转动过程中，连杆与周边机架、其他传动部件不存在运动干涉，同时核算每个铰接点位的受力峰值，确认筋板截面的抗弯、抗扭强度满足设计安全系数要求，避免设备运行过程中出现零件断裂失效。
