SOT-89A封装贴片半导体元件三维结构

　　在消费电子、工业控制板卡、车载电子模块的表面贴装生产线布局阶段，封装元件的三维结构数据是PCB布局、钢网开孔、贴片机吸嘴选型、回流焊治具设计的核心参考依据，SOT-89A作为中小功率半导体器件常用的贴片封装形式，广泛应用于线性稳压器、小功率三极管、低压MOS管、ESD保护器件的封装载体，在电源管理回路、信号调理通道、负载驱动支路中都能见到该封装器件的身影。做板级结构设计时，很多工程师容易只关注元件的平面焊盘尺寸，忽略塑封本体的高度公差、引脚成型的共面度偏差、散热焊盘的凸台高度，这些细节往往是导致SMT阶段出现虚焊、元件立碑、散热焊盘锡量不足、邻近元件干涉的核心诱因。这款三维结构完整还原了SOT-89A封装的实体特征，

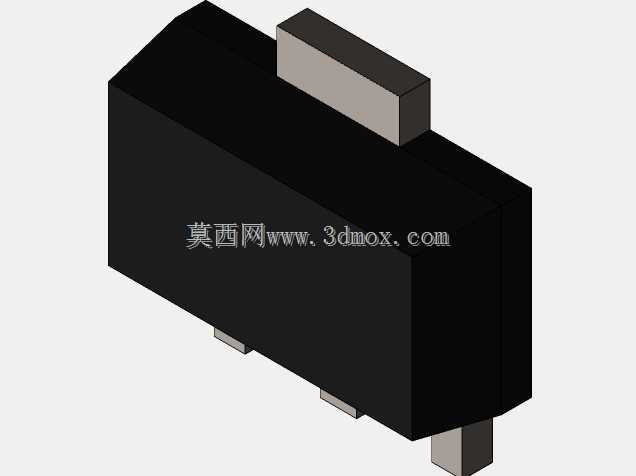

　　黑色塑封主体采用环氧树脂模塑料成型的实际轮廓做建模基准，没有做过度的倒角简化，还原了量产器件塑封本体边缘的轻微拔模斜度，顶部的散热凸台结构按照实际器件的尺寸比例构建，该凸台在实际应用中可直接贴合陶瓷散热片或者PCB上的裸露铜箔，在器件通过1A左右持续电流时，能将结面产生的热量通过凸台传导到散热路径上，避免器件结温超过额定阈值。引脚部分按照SOT-89A的标准成型工艺建模，三个引出脚的弯折角度、引脚伸出塑封本体的长度、引脚末端的平面度都贴合量产器件的实际公差范围，中间的宽引脚是与芯片衬底直接连接的散热引脚，建模时特意还原了该引脚比两侧信号引脚更宽的结构特征，在PCB布局时该引脚需要对应更大的焊盘面积，同时连接铺铜区域做辅助散热。

　　从安装边界来看，该封装的塑封本体长度、宽度、高度尺寸符合行业通用的SOT-89A封装规范，在做板上元件间距校验时，需要注意塑封本体距离周边贴片元件的最小间隙不小于0.3mm，避免回流焊过程中元件移位产生碰撞，同时引脚末端距离PCB板边缘的距离要满足分板工艺的要求，防止分板应力传递到引脚焊点导致开裂。在做贴片机程序编制时，该模型的本体顶面平整区域可作为吸嘴吸取的定位基准，模型的重心位置与实际器件一致，能准确模拟吸嘴取料时的受力状态，避免出现取料偏斜的问题。在做热仿真分析时，模型的塑封材质导热系数、金属引脚的导热参数都可以直接赋予对应材料属性，准确模拟器件在不同负载工况下的温度分布，为散热铜箔的面积设计、

　　过孔阵列的布置提供准确的模型支撑。很多新手工程师在画SOT-89封装时，容易把引脚的间距做小，或者把散热引脚的宽度做窄，导致实际焊接时焊盘与引脚对位偏差，借助这个三维模型可以直接核对PCB封装的尺寸匹配度，在设计阶段就排查掉焊盘设计错误的问题，减少打样后的改版次数。另外在做整机产品的结构堆叠时，该模型的高度尺寸可以用来校验元件与外壳内壁的间隙，尤其是在超薄型消费电子产品中，PCB上方的空间余量往往不足1mm，准确的元件高度数据能避免组装时外壳顶到元件，导致元件受力损坏或者焊点开裂。对于做半导体封装测试治具的工程师来说，该模型的轮廓数据可以直接用来设计测试座的定位型腔，确保测试探针能准确对准三个引脚的接触位置，提高测试治具的定位精度，减少测试过程中的接触不良问题。
