TO-220封装五引脚线性模拟器件结构

　　在工业控制板卡、线性电源模块、音频放大电路这类需要线性信号处理或小功率稳压的场景里，TO-220封装的五引脚线性模拟器件是极为常见的板载功率类元件，这类器件的三维结构建模，直接关系到PCB布局时的干涉校验、散热片匹配设计以及整机装配的空间预留。从实际工程应用来看，这类器件通常承担线性稳压、信号缓冲、小功率音频放大这类对信号线性度要求较高的功能，相比贴片封装的同类型器件，TO-220封装自带的安装固定片能直接锁附在铝制散热片上，在耗散功率1-15W的工况下能稳定工作，不会因为温升过高触发器件的过热保护机制。

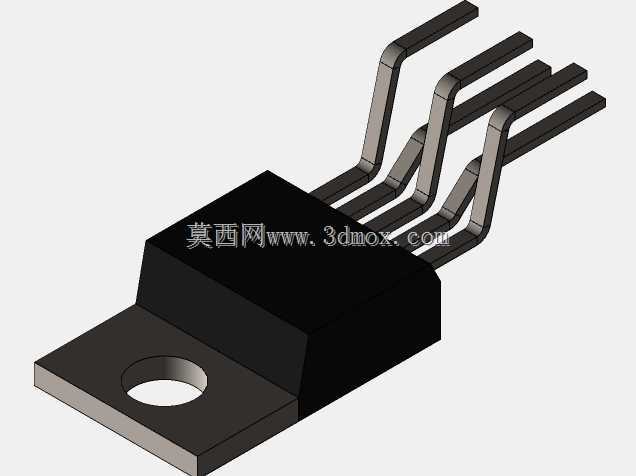

　　做这个结构建模的时候，首先要明确实际生产中的安装边界约束：器件主体的塑封部分是黑色环氧材质，外形为带倒角的梯台结构，下方延伸出的金属安装片厚度通常在1mm左右，中间的安装孔直径适配M3规格的螺丝，这个孔的中心到塑封本体底部的距离、到每根引脚的间距都要严格遵循行业通用的TO-220封装尺寸规范，不然实际打样装配时会出现螺丝孔位偏移、引脚无法插入PCB焊盘的问题。五根引脚采用弯折成型的设计，从塑封本体引出后先做水平延伸再垂直向下弯折，每根引脚的宽度、厚度以及相邻引脚的中心间距都要和标准焊盘尺寸匹配，建模时要注意引脚的弯折圆角，不能做成直角弯折，不然和实际器件的冲压成型工艺不符，做装配仿真时也会出现引脚与焊盘位置错位的误判。

　　从设计思路上来说，这个结构不需要还原器件内部的晶圆、键合线结构，重点是还原外部的装配干涉特征：金属安装片的平面度要做合理的工艺还原，实际生产中金属片会有轻微的冲压形变，建模时不需要做绝对的理想平面，但要保证安装面的基准平面和PCB安装面平行，不然散热片装配时会出现贴合间隙，影响热传导效率。塑封本体和金属安装片的结合位置要做贴合处理，不能出现结构缝隙，实际器件中金属片是和塑封部分压合为一体的，结合处的台阶尺寸要准确，避免在做整机热仿真时出现热阻计算的偏差。

　　在实际选型和结构校验场景中，这个模型可以直接导入PCB设计软件做3D布局校验，检查器件和周边电解电容、接线端子的高度差，确认上盖装配后不会和器件顶部产生干涉；也可以用来匹配不同规格的散热片，通过装配仿真确认散热片的鳍片不会和周边元件产生位置冲突，同时验证固定螺丝的长度是否合适，避免螺丝过长顶到PCB背面的走线。要注意的是，这类线性器件的引脚是可弯折的，但建模时采用的是标准成型角度，在做手工焊接的工艺仿真时，可以基于这个基础模型调整引脚弯折角度，适配不同厚度的PCB或者特殊的卧装需求，但默认的直立安装尺寸必须符合行业通用规范，保证模型的通用性。另外，金属安装片和器件内部的电路通常是电气连通的，建模时虽然不需要做内部电路结构，但在做安规距离校验时，要把这个金属片的导电特性考虑进去，和周边高压元件的爬电距离要满足安规要求，这也是结构建模时不能忽略的实际工程需求。
