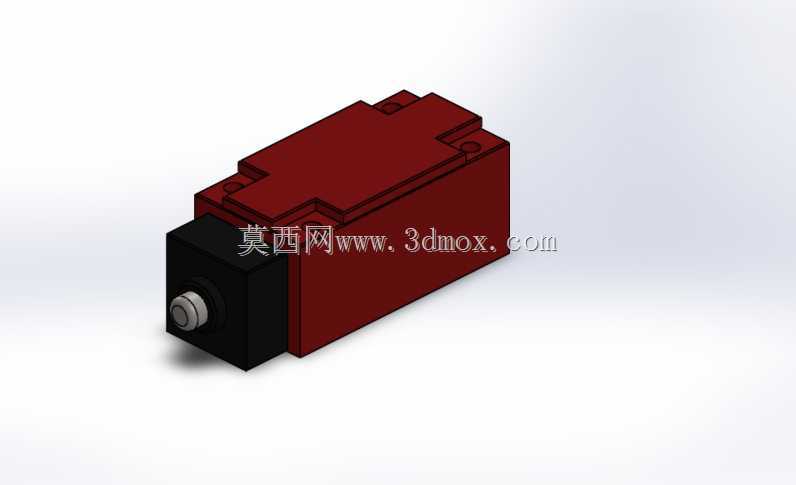

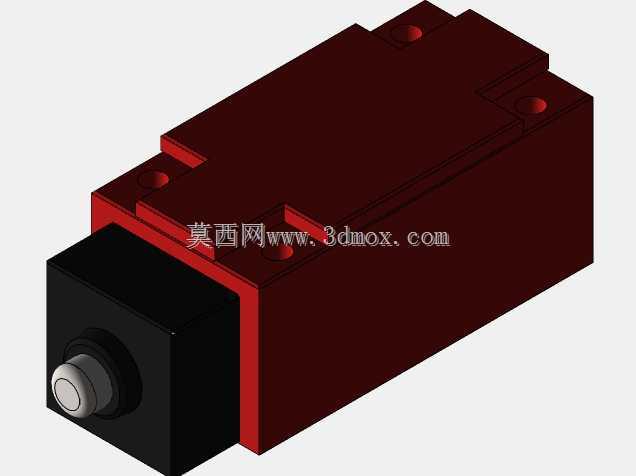

霍尼韦尔32ZS1型行程限位开关结构

　　在离散制造的自动化产线、物流输送分拣系统、机床上下料工位以及各类专用设备的安全防护回路里，位置检测类元件是保障设备逻辑动作准确、规避机械碰撞风险的核心基础部件，这类元件的结构可靠性直接决定了整套设备的运行稳定性，其中直动式限位开关是应用覆盖范围最广的品类之一。本次建模还原的这款限位开关，是工控领域应用普及率较高的重载型位置检测元件，其结构设计完全贴合工业现场的复杂使用工况，从外壳防护到内部触发结构都做了针对性的强化设计。从实际使用场景来看，这类限位开关常被安装在设备运动部件的行程端点位置，比如自动化立体库的堆垛机行走轨道两端、皮带输送机的张紧装置侧方、机床工作台的进给极限位置、工业安全门的闭合检测点位，

　　当运动部件触碰到开关的触发端时，开关内部的触点会快速完成通断状态切换，给设备控制系统传递到位信号，既可以作为设备动作流程的位置触发信号，也可以作为超程防护的安全信号，避免运动部件超出设计行程造成机械硬碰撞，或是触发安全回路切断设备动力源。从产品功能特性来看，这款限位开关采用了模块化的结构设计，外部主体分为触发头模块与主体壳体模块两个部分，触发端采用金属滚轮式直动结构，相比普通的柱塞式触发头，滚轮结构可以将运动部件与开关接触时的滑动摩擦转化为滚动摩擦，大幅降低长期往复触发过程中的接触磨损，延长元件的实际使用寿命；触发头的动作行程经过精准标定，触发压力处于合理区间，既不会因为触发压力过小导致现场振动引发误触发，

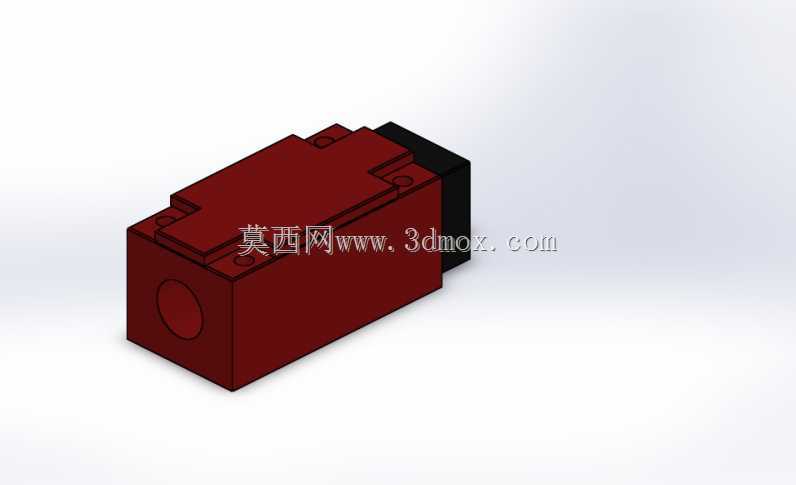

　　也不会因为触发压力过大造成运动部件的撞击损伤。主体外壳采用高强度工程塑料材质，外壳壁厚均匀，边角位置做了加强筋结构设计，能够抵御工业现场常见的轻微磕碰、切削液飞溅以及粉尘侵入，壳体的拼接位置设计有密封卡槽，装配后可以达到常规工业环境所需的防护等级，适配多数车间的常规使用环境。从设计思路层面拆解，这款开关的建模过程完全遵循实物的装配逻辑，首先确定触发端的中心轴线作为整个模型的装配基准，所有壳体结构、安装孔位都围绕该基准做对称或位置度约束；主体壳体的外形采用方正的块状结构，这种设计一方面是为了内部预留足够的空间布置触点组件与接线端子，另一方面方正的外壳更便于现场安装时的定位固定，不需要额外做复杂的适配支架。开关侧面预留的标准接线接口，

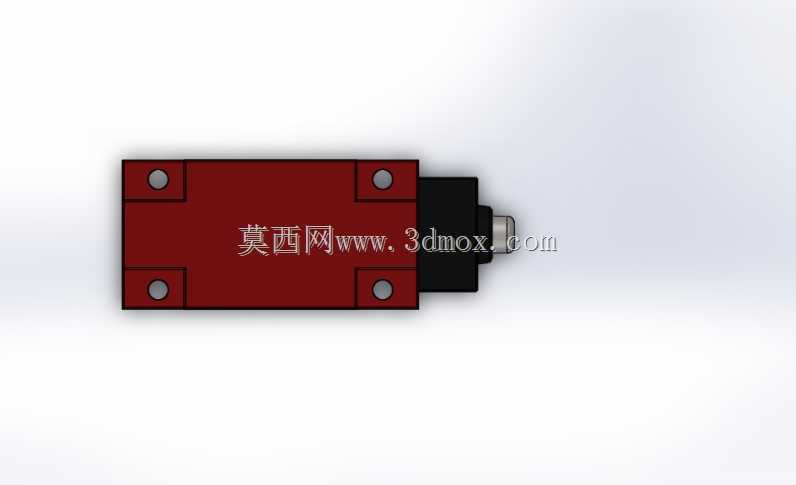

　　建模时还原了接口的内螺纹结构与密封槽位置，方便现场布线时搭配防水格兰头使用，保障接线位置的防护性能。关于外形尺寸与安装边界，这款开关的主体长宽高尺寸符合行业通用的安装尺寸规范，底部的两个安装孔孔距采用工控元件的标准孔距设计，现场替换同规格的其他品牌限位开关时，不需要重新在安装板上打孔，直接可以完成互换安装；触发头伸出主体壳体的长度经过精准控制，安装时只需要保证运动部件的触发行程在开关的额定动作行程范围内即可，不需要额外预留过大的避让空间，触发头的滚轮中心高度与安装面的尺寸差也符合通用安装标准，搭配常规的L型安装支架就可以完成不同高度位置的安装适配。建模过程中对开关的所有配合面都做了公差适配的还原，比如触发头与壳体之间的配合间隙、上下壳体之间的止口配合尺寸，都按照实际工业元件的装配公差做了对应处理，既保证模型装配时不会出现干涉，也能真实反映实物的装配关系。对于结构设计从业者来说，这类标准工控元件的精准建模，可以直接用于设备整体装配的干涉检查，在设计阶段就验证开关安装位置是否会与运动部件产生碰撞，提前确认触发位置是否匹配设备的行程要求，避免现场安装时才发现位置干涉需要重新加工安装支架的问题；对于设备选型人员来说，精准的三维模型可以直接导入设备的整体布局方案中，直观评估不同型号开关的安装空间占用情况，对比不同触发形式的开关适配性，大幅提升前期方案设计的效率，减少现场调试时的元件替换工作量。
