滚花防滑调节锁紧螺母结构设计

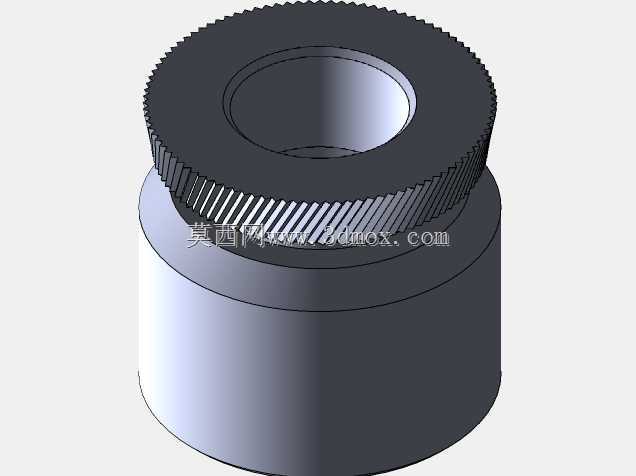

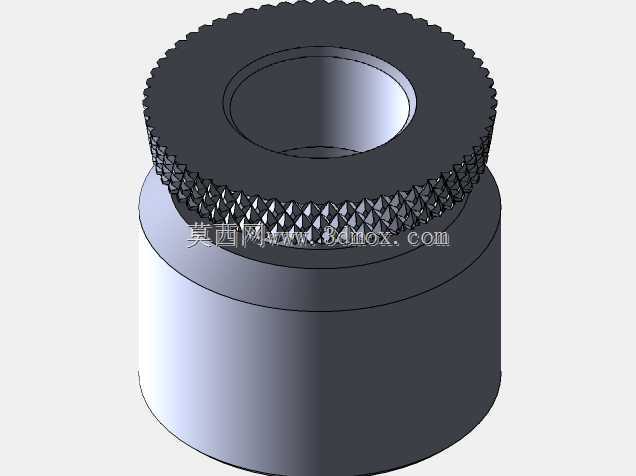

　　日常做小型实验台架、检测治具的调节限位结构时，这类带滚花的锁紧螺母是出镜率极高的零件，不用额外借助扳手，徒手就能完成松紧调节，在需要频繁微调工位的场景里，比带标准六角的螺母操作效率高很多。做这个零件的三维建模时，最先要敲定的是安装边界的配合尺寸，下部光滑圆柱段的外径要和安装基座的沉孔做间隙配合，单边留0.02到0.05mm的装配余量，既保证安装时能顺利推入，又不会因为间隙过大出现调节时的径向晃动；内孔的螺纹规格要匹配配套的调节螺杆，建模时要注意螺纹收尾的退刀槽尺寸，不能让螺纹直接切到下端面，否则装配时螺杆拧到底会出现端面贴合不实的问题。上部的滚花结构是这个零件的功能核心，设计时选了网纹滚花的形式，相比直纹滚花，网纹的防滑接触点更多，

　　不管是手干还是沾了少量切削液、润滑油的状态下，拧动时都不容易打滑，滚花的齿距选了0.8mm的规格，齿深控制在0.3mm左右，既保证足够的摩擦力，又不会因为齿太尖锐划伤操作人员的手指，滚花段的外径比下部圆柱段大2mm，形成一个清晰的台阶面，这个台阶面可以作为锁紧时的轴向限位面，当螺母拧到和被固定件贴紧时，台阶面刚好压在被固定件的表面，不会因为拧动过度导致滚花段蹭到安装面造成外观磨损。零件的整体高度设计要兼顾调节行程和操作空间，总高控制在22mm左右，其中滚花段的高度占8mm，刚好能满足成年人拇指和食指捏持的接触面积，捏持拧动的时候不会因为接触面积太小使不上劲；下部圆柱段的高度根据安装基座的板厚来定，要保证螺母拧到最紧位置时，

　　下端面不会超出安装板的背面，避免和其他运动部件发生干涉。建模的时候要注意滚花特征的处理，很多新手做滚花会直接用阵列切除的方式做全齿，其实对于实际生产来说，滚花是用车床滚压成型的，三维建模时如果做全齿特征不仅会让文件体积变得很大，导入工程图的时候还容易出现显示卡顿，只要把滚花段的外径按滚压后的实际尺寸做出来，在工程图里标注网纹滚花的参数就可以，不过为了渲染展示效果，外观面做简化的滚花纹理示意，能更直观体现零件的操作特性。内孔的上端做了1mm的45度倒角，下端做了0.5mm的45度倒角，上端倒角是为了引导螺杆顺利拧入，避免螺纹口的毛刺刮伤螺杆的螺纹牙型，下端倒角是为了去除机加工后的锐边，防止装配时割伤安装人员的手，

　　也能避免端面和被固定件接触时因为锐边压出印痕。这类螺母常用在光学实验架的镜头高度调节、小型工装的档位锁紧、电子设备的面板固定等场景，因为不需要工具就能操作，在需要经常拆装调节的工位上，能大幅减少操作的辅助时间，设计的时候还要考虑零件的材质，一般常用45号钢做发黑处理，兼顾强度和防锈能力，如果是用在有腐蚀的环境里，也可以换成304不锈钢材质，这时候滚花的参数要做微调，因为不锈钢的塑性更好，滚压时的变形量更大，齿深可以适当减小0.05mm，避免滚压时出现齿顶崩裂的问题。做装配验证的时候，要重点检查螺母拧动全程的同轴度，因为下部圆柱和安装孔是间隙配合，如果内孔螺纹和外圆柱的同轴度超过0.1mm，拧动的时候就会出现卡滞，调节的时候手感会发涩，所以建模时要保证所有回转特征的基准都和零件的中心轴重合，加工时也要一次装夹完成外圆、内孔和端面的加工，减少二次装夹带来的形位公差。另外滚花段和下部圆柱衔接的地方要做0.2mm的圆角过渡，不要做成直角台阶，直角处在热处理的时候容易出现应力集中，导致零件受冲击时出现台阶处断裂的问题，这个细节很多新手设计的时候容易忽略，实际生产中经常因为这个圆角没做导致零件报废。
