气动系统用L型副活塞安装支架

　　在气动执行机构的配套结构设计中，这类L型副活塞安装支架是承担活塞组件定位、载荷传导的核心连接构件，常见于中小型气动滑台、转角气缸、气动夹紧模组的装配体系里，直接决定活塞往复运动的同轴度与长期运行稳定性。从实际应用场景来看，这类支架多部署在自动化生产线的气动工装夹具、轻工包装设备的气动执行端、电子装配线的气动推送工位，用来衔接副活塞组件与设备主体安装基面，抵消活塞动作过程中产生的径向偏载，避免活塞杆因受力不均出现密封件偏磨、动作卡滞的问题。

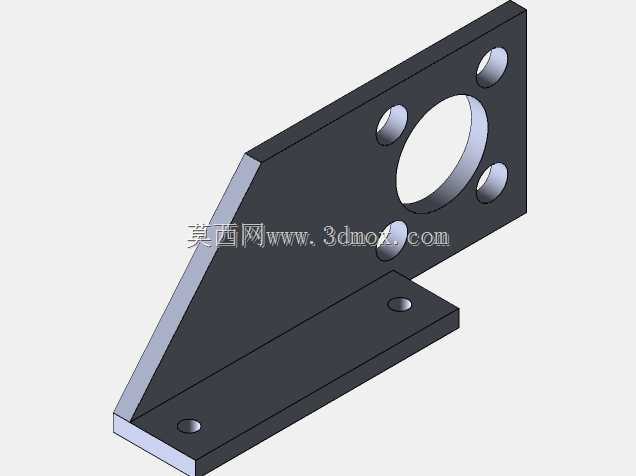

　　从功能特性上看，该支架采用折角L型结构设计，垂直立面开设大直径中心过孔，孔径匹配对应规格副活塞的缸体外径定位台阶，安装时活塞缸体可直接穿入该孔完成径向定位，无需额外设计同轴度调整结构；围绕中心过孔均匀分布四个小孔，用于穿装活塞缸体的固定螺栓，螺栓预紧后可将缸体与支架立面牢牢锁合，保证活塞动作时缸体无相对窜动。水平折边开设两个沉头安装孔，用于将整个支架组件固定在设备的安装基座上，沉孔设计可让螺栓头完全没入支架板面，不会突出平面干涉周边其他构件的运动轨迹，适配紧凑安装空间下的布局需求。

　　设计思路上，这类支架优先选用冷轧碳素钢板作为毛坯材料，折角处采用一体折弯成型工艺，避免焊接拼接带来的应力集中与角度误差，折弯处预留合理的内R角，既保证折角位置的结构强度，不会在长期承受活塞交变载荷时出现焊缝开裂、折角变形的问题，也能减少折弯加工时的板材开裂风险。板面所有安装孔的位置度公差控制在±0.05mm范围内，中心过孔与水平安装面的垂直度公差不低于0.02mm，从加工精度上保证活塞安装后活塞杆的运动方向与设计行程方向一致，降低活塞运行的摩擦阻力。垂直立面与水平折边的厚度保持一致，根据适配活塞的推力大小匹配对应板材厚度，常规适配缸径20-32mm副活塞的支架，板材厚度多选用4-6mm，可承受最高0.8MPa工作气压下活塞动作带来的冲击载荷，不会出现板面翘曲变形。

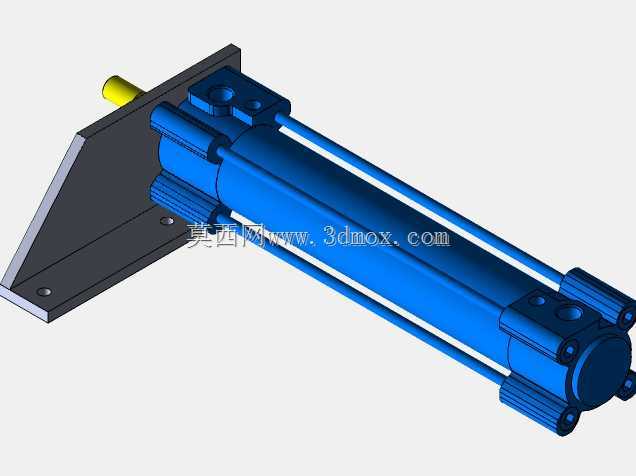

　　从安装边界来看，该支架的垂直立面高度需匹配活塞缸体的定位段长度，保证缸体穿入后定位台阶完全贴合立面，不会出现悬空段；水平折边的伸出长度需满足两个安装孔的中心距要求，同时预留足够的扳手操作空间，方便装配时拧紧固定螺栓。支架整体外轮廓做倒角处理，去除加工毛刺，避免装配过程中划伤操作人员或损坏气动管路。在实际选型适配时，需要核对中心过孔的直径与所用副活塞缸体的定位外径匹配，四个固定孔的孔位分布与活塞缸体端盖的安装孔位一致，水平安装孔的孔距适配设备基座的预设安装螺孔位置，无需额外扩孔或改制即可完成装配。这类支架的结构设计没有冗余的装饰性结构，所有几何特征都服务于定位精度、结构强度与安装便捷性的核心需求，是气动系统配套结构中典型的功能性连接构件，建模过程中需要重点管控折角角度、各孔位的位置度、孔与安装面的形位公差，才能保证加工后的零件满足实际装配使用要求。
