机加工斜向压紧式快速装夹固定基座

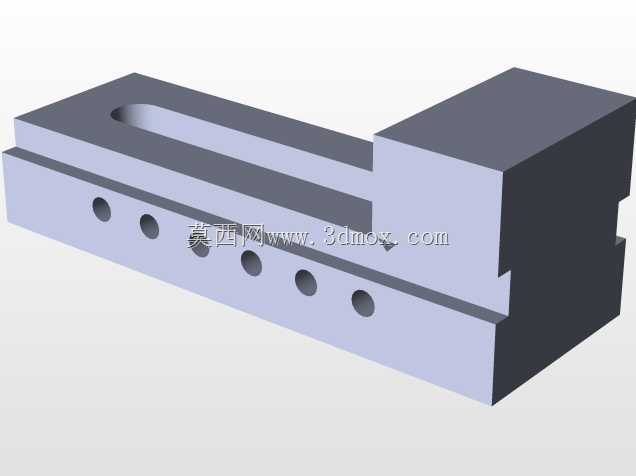

　　这款斜向压紧结构的装夹基座，是面向中小批量机加工工位、钳工装配工位开发的通用装夹组件，日常在普通铣床、小型加工中心的工位上使用率很高，尤其适合板类、条类异形工件的快速装夹，不需要每次装夹都重新搭建复杂的压板组合，能大幅缩短工位换件的辅助时间。从结构设计逻辑来看，基座主体采用L型一体式块体结构，垂直立边作为固定定位靠面，水平底座作为承载基础，底座上均匀排布的一排通孔是安装固定位，可直接通过内六角螺栓穿过孔位，将整个基座锁紧在机床T型槽工作台或者工装平板上，孔位间距按照常规机床工作台的槽距做了匹配设计，安装时不需要额外打孔适配，单套基座的固定只需要2-3颗螺栓即可完成锁紧，安装边界覆盖常规小型工位的装夹需求，

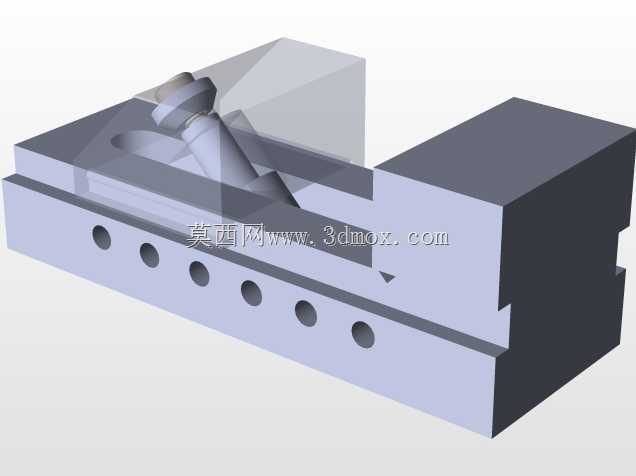

　　底座宽度适配100-200mm宽度的工件侧边定位，不会占用过多工作台面的有效加工空间。斜向布置的压紧组件是整个结构的核心，压紧螺杆的倾斜角度经过受力校核，既保证压紧力有足够的垂直向下分力将工件压实在底座承载面上，又有足够的水平分力将工件推靠在L型立边的定位面上，一次锁紧动作就能同时完成两个方向的定位压紧，不需要额外调整侧向顶紧件。螺杆头部的压头做了圆弧过渡设计，接触工件时不会因为应力集中压伤已加工的工件表面，压头与螺杆之间采用活动连接，锁紧过程中压头可以自适应工件表面的微小角度偏差，保证压紧面完全贴合，不会出现点接触导致的装夹松动。基座的水平底座上开有斜向的滑槽，用来容纳压紧螺杆的滑动行程，松开螺杆时，

　　螺杆可以沿着滑槽向后退开足够的距离，方便工件从上方吊装或者从侧面推入装夹位，不需要完全拧下螺杆就能完成工件的装卸，操作动线符合一线操作工人的使用习惯，不需要额外的工具辅助就能完成大部分操作。在实际车间使用场景中，这类基座通常会成对布置在工作台面上，针对长条类工件可以在两端各设置一套，同步锁紧就能完成长件的稳定装夹；针对小型异形工件，也可以单套配合普通平口钳使用，补充平口钳无法覆盖的斜向压紧需求。结构上没有采用复杂的传动组件，所有零件都是机加工常见的标准件配合自制块体，后期维护成本极低，螺杆磨损后只需要更换同规格的标准螺杆即可，不需要整体报废基座。基座的所有棱角都做了工艺倒角处理，安装和操作过程中不会划伤操作人员的手部，

　　底座底面经过平磨加工，平面度控制在0.02mm以内，安装后能与工作台面完全贴合，不会因为基座本身的平面度误差导致装夹精度下降。L型立边的定位面同样经过磨削加工，垂直度公差控制在0.015mm/100mm以内，作为定位基准时能保证工件的侧边定位精度满足常规半精加工、粗加工的公差要求，如果用于精加工工位，也可以通过在定位面垫百分表校正的方式进一步提升装夹精度。和传统的桥式压板相比，这套压紧基座的受力点更靠近工件的加工区域，装夹刚性更好，铣削加工过程中不会因为悬臂过长导致工件振颤，能有效改善加工表面的粗糙度，减少因为装夹刚性不足导致的让刀问题。滑槽的截面采用矩形结构，和螺杆下部的导向块配合间隙控制在0.03mm以内，锁紧过程中螺杆不会发生转动偏移，保证压紧力的方向始终稳定，不会因为螺杆偏斜导致工件移位。
