电力线路过载保护装置结构设计

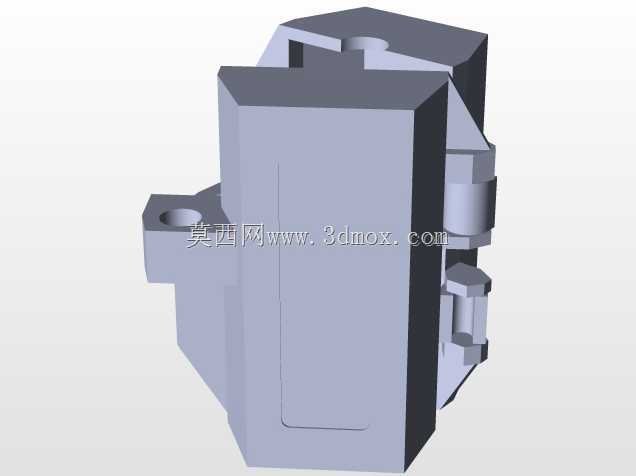

　　在低压配电系统的终端回路里，这类线路保护部件是不可缺少的安全屏障，日常多装在楼宇分户配电箱、工业设备控制柜内部的导轨位上，直接串接在主进线与下级负载之间，当回路里出现过载电流、短路故障时，能在毫秒级时限内切断供电通路，避免线路过热引燃绝缘层、或者后端用电设备被大电流击穿烧毁。从结构设计逻辑来看，整个壳体采用上下对合的卡扣式装配方案，没有多余的外露紧固件，侧面预留的带孔安装耳是用来配合螺丝完成柜体固定的，安装耳的孔位间距匹配常规低压柜的通用安装孔距，不需要额外做安装板的二次打孔适配，现场装配的时候能直接对位锁付，减少现场施工的调整工作量。壳体侧面的分层卡扣结构，是用来和相邻的同规格保护部件做拼接联锁的，多回路并排安装的时候，

　　相邻部件可以通过卡扣互相卡紧，不会因为柜内走线拉扯、或者设备运行振动出现部件移位、接线端子松脱的问题。主体腔体内部预留了足够的空间容纳脱扣机构、动静触头、灭弧栅片组件，腔体的壁厚做了均匀的加厚处理，在触头分断产生电弧的时候，壳体能承受瞬时的高温冲击和气浪压力，不会出现壳体开裂、电弧外溢的安全隐患。进出线端的接线位做了内凹的导向结构，现场接线的时候导线可以顺着导向槽直接插入接线端子，不需要刻意调整导线角度，能提升现场接线的效率，同时内凹结构也能避免相邻接线端的导线裸露部分距离过近引发的相间短路风险。从安装边界来看，部件的整体宽度控制在单极配电部件的标准尺寸范围内，高度方向不会超出配电箱内导轨安装位的上下预留空间，

　　深度方向也不会和柜内的走线槽、柜门内侧的标识牌产生干涉，不管是替换老旧回路里的同类型失效部件，还是在新做的配电回路里做选型配置，都不需要调整原有柜内的安装布局。功能层面的结构设计上，动作触发机构的安装位做了精准的定位筋设计，装配的时候不需要反复调整机构位置，就能保证脱扣动作的行程精度，避免因为装配偏差导致的保护动作延迟、或者误触发问题。壳体表面的脱模斜度做了合理控制，量产的时候注塑成型的脱模阻力小，不会出现壳体表面拉伤、卡扣结构缺料的问题，能提升量产时的良品率。另外壳体的边角都做了小圆角过渡处理，没有尖锐的棱角，装配工人在柜内作业的时候不会被边角划伤，也能避免安装过程中磕碰损坏柜内的导线绝缘层。在实际的工程应用场景里，

　　这类保护部件除了常规的民用建筑配电回路，也能用在小型加工设备的单机配电、户外临时施工配电箱的回路保护里，结构上的密封拼接设计能一定程度阻挡灰尘进入腔体内部，在多粉尘的车间环境里也能保持机构动作的可靠性，不会因为积尘导致机构卡滞、该触发的时候无法正常分断。设计的时候还考虑了手动操作的手感，操作手柄的位置突出壳体表面足够的高度，扳动的时候有清晰的档位反馈，运维人员巡检的时候能直观看到部件的分合状态，不需要额外加装状态指示件，也能快速判断回路是否处于正常供电状态。
