气动活塞配套L型安装固定支座结构

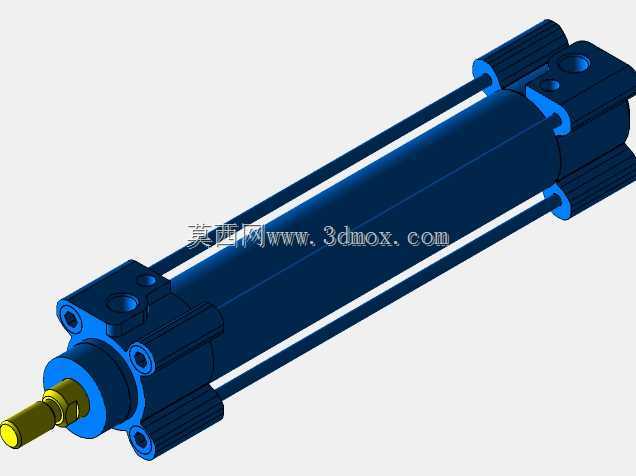

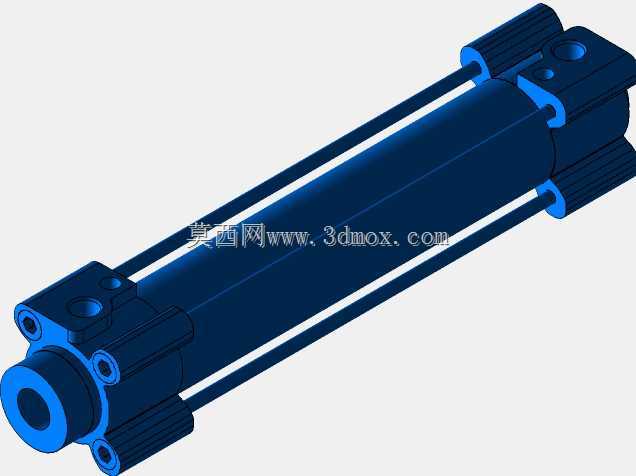

　　在轻工装配、电子元器件分拣、小型工件压装这类工位行程有限、负载不大的自动化产线场景里，气缸作为最常见的直线执行元件，其安装固定的可靠性直接决定了整套执行机构的重复定位精度与长期运行稳定性，这款配套标准活塞式气缸设计的L型安装支座，就是针对这类侧装卧式气缸的安装需求开发的结构件。

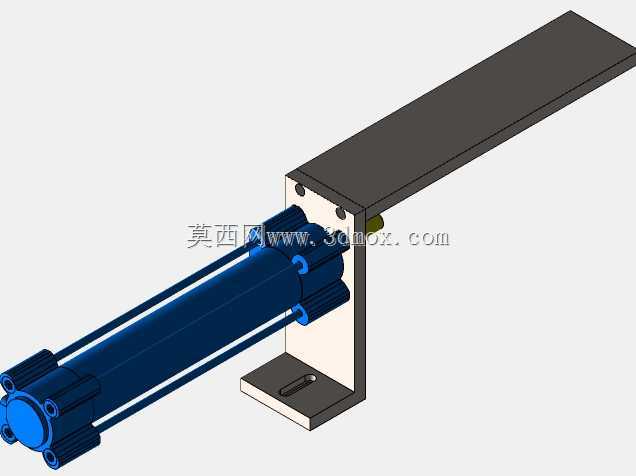

　　从实际使用场景来看，这类支座常被用在设备机架的型材横梁侧面、工位旁的立式安装板上，用来承托水平布置的标准活塞气缸，避免气缸缸筒在长期往复动作中出现悬臂下垂、连接同轴度偏差的问题。很多现场调试的工程师都遇到过，气缸如果仅靠前端法兰或者尾部铰接固定，当行程超过100mm、输出端带载往复运行时，缸筒尾部会出现微幅振颤，长期运行会导致活塞杆密封件偏磨，不仅会缩短气缸使用寿命，还会让执行端的动作位置出现偏移，轻则导致工件取放错位，重则会撞坏工位上的定位夹具，这款支座的核心作用就是从缸筒靠近安装面的位置提供刚性支撑，把气缸的径向受力直接传递到安装基座上，抵消往复动作带来的径向载荷。

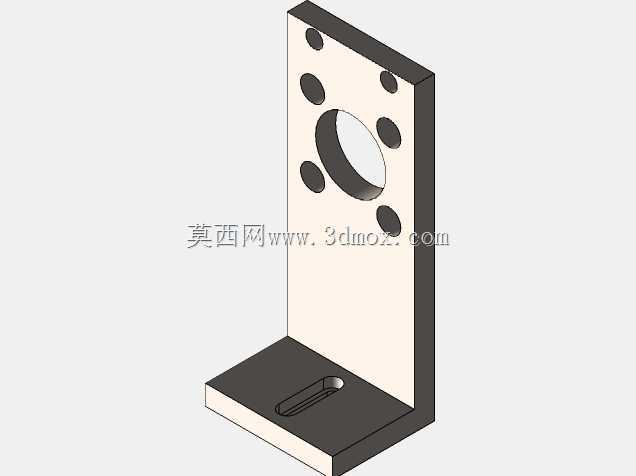

　　从结构设计思路上看，这款支座采用了一体化折弯成型的L型结构，竖直安装面与水平承托面之间为直角过渡，没有额外的拼接焊缝，整体刚性远高于拼接式的支架结构。竖直安装面上预留了四个对应标准气缸端盖安装孔位的通孔，装配时可以直接用内六角螺栓把气缸端盖与支座竖直面锁紧，保证气缸缸筒的轴线与支座安装基准面的平行度；水平承托面上开有一条长圆形的调节腰孔，这个腰孔的设计是为了适配现场安装时的位置偏差——很多现场安装时，机架上的预钻孔位难免存在几毫米的位置误差，如果是固定圆孔就需要重新扩孔调整，而腰孔结构可以让支座在水平方向上有一定的调节余量，安装时可以先把气缸与支座锁紧，再调整支座在机架上的前后位置，等气缸活塞杆与执行端的同轴度调整到位后，再穿过腰孔拧紧紧固螺栓完成固定，大幅降低现场安装调试的难度。

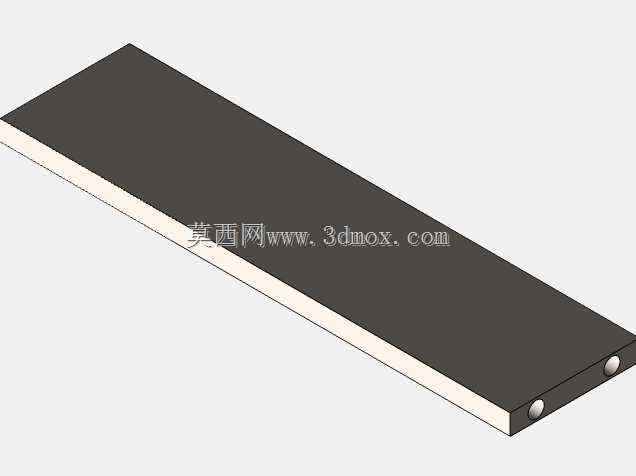

　　支座上方延伸出的长条形平板结构，是为了给气缸配套的磁性开关、行程限位块提供安装基准面，很多标准气缸的缸筒上都会加装磁性开关来检测活塞的伸出、缩回位置，当气缸卧式侧装时，如果没有额外的安装基准，磁性开关的走线和限位块的固定都会非常零散，这块延伸平板与气缸轴线平行，既可以在上面固定行程限位的缓冲块，避免活塞伸出到位时的硬冲击，也可以用来整理磁性开关的走线，让整个执行单元的布线更规整，避免线缆在气缸往复动作时被拉扯剐蹭。

　　从安装边界尺寸来看，这款支座的竖直安装面高度刚好匹配常用的20、25缸径标准活塞气缸的端盖尺寸，不会因为支座过高而与周边的工位夹具产生干涉；水平承托面的宽度控制在60mm以内，安装时占用的机架空间非常小，即使是在排布紧凑的多工位转盘设备上，也能在相邻工位的间隙里完成安装。支座的所有安装孔位都做了倒角处理，避免螺栓装配时出现孔口毛刺刮伤螺栓螺纹、或者螺栓头无法贴合安装面的问题；竖直面与气缸贴合的位置做了平面度公差控制，装配后气缸缸筒不会出现偏斜，保证活塞杆的运行轴线与负载运动方向完全同轴。

　　在实际选型适配时，这款支座不需要对标准气缸做任何改装，只要是对应安装孔距的活塞式气缸，都可以直接装配使用，不需要额外加工转接件。很多设备厂在做小型气动执行模组的标准化设计时，都会选用这类一体化支座来减少装配零件数量，相比用角件、铝型材临时拼接的支架，这种一体化支座的累计装配误差更小，整套气缸执行单元的交付一致性更高，也能减少现场调试时的调整工作量。在长期运行的工况下，这种钢制的一体化支座不会出现拼接支架常见的螺栓松动、支架变形问题，能够持续为气缸提供稳定的刚性支撑，降低设备的日常维护频次。
