铁制圆柱螺旋压缩弹簧结构设计

　　这类圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，日常在冲压模具的卸料结构、车辆悬架的缓冲组、工业阀门的启闭复位机构、自动化设备的行程缓冲工位都能见到它的身影，核心作用是在外载荷作用下产生形变储存弹性势能，外载荷撤去后快速恢复原有形态，以此实现复位、缓冲、储能、测力等不同工况下的功能需求。

　　从实际选型适配的角度看，这类铁制弹簧的设计首先要匹配安装空间的边界约束，外径尺寸需要适配安装孔的内径公差，避免装配后出现卡滞、偏磨的问题，内径尺寸要匹配配套导杆的外径，保证弹簧压缩过程中不会出现侧向屈曲、圈间错位的失效情况；自由高度需要结合工作行程做预留，通常要保证最大压缩量下弹簧依旧保留足够的预紧余量，避免并圈冲击导致的早期疲劳断裂。端部的并圈磨平结构是这类弹簧的典型设计细节，两端各有一圈支撑圈并紧磨平，磨平角度通常不小于270度，端面粗糙度控制在合理范围，保证弹簧安装后端面和支撑座贴合度达标，压缩过程中受力均匀，不会出现偏载导致的弹力偏移。

　　设计过程中首先要根据工况载荷确定线径参数，铁制弹簧常用的碳素弹簧钢丝材料具备足够的抗拉强度和疲劳寿命，适合中等载荷、常温工况下的长期使用，线径的选择直接关联弹簧的刚度系数，刚度计算需要结合有效圈数、中径、材料切变模量做反复校核，保证额定载荷下的形变量符合设计预期。有效圈数的设定需要平衡刚度和安装高度，圈数过多会导致弹簧自由高度过大，容易出现失稳问题，圈数过少则刚度过大，缓冲吸震的效果会打折扣，通常会根据工作行程要求，保证最大工作载荷下的形变量不超过弹簧极限压缩量的70%，预留足够的安全余量。

　　在实际设备应用中，这类弹簧的安装方式多为孔内导向或者导杆导向，设计时需要考虑弹簧压缩到工作极限位置时的圈间间隙，避免长期满载工作出现圈间碰撞磨损，同时要兼顾材料的表面处理要求，铁制弹簧通常会做发黑或者喷塑处理，提升日常工况下的防锈能力，适配普通车间、通用设备的使用环境，不需要额外的特殊防腐处理就能满足长期使用需求。

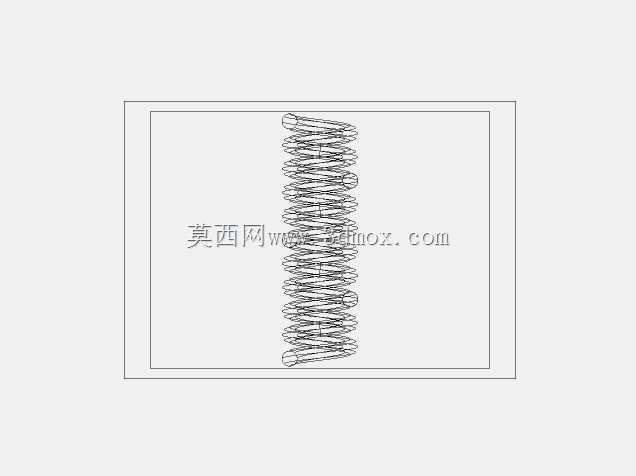

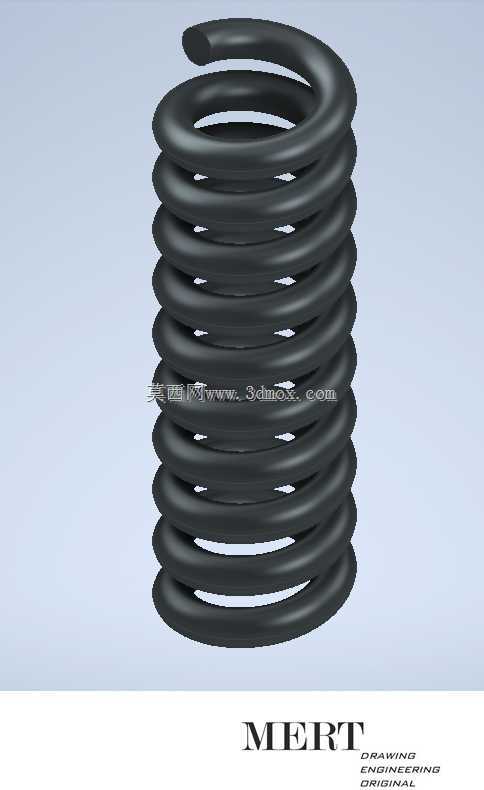

　　从结构建模的细节来看，螺旋升角是这类弹簧设计的核心参数之一，升角大小直接影响弹簧的受力方向和刚度特性，常规压缩弹簧的升角通常控制在5到9度之间，保证轴向受力均匀，不会出现额外的侧向分力；弹簧端部的收尾过渡要平滑，避免出现应力集中的尖角，从支撑圈到有效圈的过渡段要做圆滑处理，减少交变载荷下的应力集中点，提升弹簧的疲劳寿命。在做三维结构设计时，需要准确还原每一圈的螺旋轨迹，保证圈间距均匀一致，端部磨平的结构要和实际加工工艺匹配，磨平后的端面厚度不小于线径的四分之一，保证支撑强度足够，不会在装配受压时出现端部变形的问题。

　　很多设备选型时容易忽略弹簧的预压缩量设计，实际装配时需要给弹簧预留初始预压量，避免设备空载运行时弹簧出现晃动、异响，预压量通常设置为弹簧极限压缩量的10%到15%，既可以保证初始状态下弹簧的固定稳定性，也能让弹簧在工作初始阶段就具备足够的弹力输出，避免空行程带来的机构动作滞后。针对不同的工况场景，这类铁制弹簧的参数可以做灵活调整，比如用于高频往复运动的工位，会适当提升材料的回火硬度，减少长期往复形变带来的弹力衰减；用于重载缓冲的工位，会适当加大线径、减少有效圈数，提升弹簧的整体刚度，保证大载荷下不会出现并圈失效的问题。
