霍尼韦尔924CE滚轮柱塞式微动限位开关

　　在自动化生产线的工位挡停机构、机床的行程极限保护回路、物流输送线的货物到位检测点位、工业门的开合位置判断场景里，这类带滚轮柱塞触发端的微动开关是极为常见的位置检测元件，它不需要复杂的供电与信号处理回路，依靠机械接触触发的通断信号就能给控制系统传递可靠的位置指令，相比非接触式的光电、接近传感器，它不受现场粉尘、油污、光线干扰的影响，在工况相对复杂的工业现场有着不可替代的应用优势。这款微动开关的触发端采用横向伸出的滚轮柱塞结构，滚轮采用金属材质外包耐磨层，当被检测的运动部件触碰到滚轮时，柱塞会沿轴向压缩内部的弹簧机构，到达触发行程后内部的触点快速完成通断切换，动作响应的行程差控制在极小范围内，不会因为触发速度慢出现触点拉弧、

　　接触不良的问题，能适应最高每分钟数十次的频繁触发工况，长期运行的触点寿命能满足绝大多数工业设备的全生命周期使用需求。从结构设计来看，整个开关的主体采用方正的块状壳体，深红色的绝缘壳体具备足够的结构强度，同时能耐受工业现场常见的切削液、润滑油、弱酸弱碱环境的腐蚀，壳体侧面的出线端做了密封结构设计，配合安装面的密封垫可以达到常规工业场景的防护等级，不需要额外加装防护外壳就能直接安装在设备外露的位置。开关的安装孔位布置在壳体的两个对角位置，采用标准的M3螺丝安装固定，安装时不需要额外制作复杂的转接支架，直接在安装板上加工对应孔位就能完成固定，安装后的整体突出高度控制在合理范围，不会和周边运动的部件发生干涉。在实际选型应用时，

　　需要重点关注它的触发压力与行程参数，这款开关的触发压力设置在适中区间，既不会因为触发压力过小被设备运行的振动误触发，也不会因为触发压力过大对被检测的轻质运动部件造成运动阻力，滚轮的伸出长度预留了足够的调整余量，安装时可以根据实际的触发位置需求微调开关的固定位置，保证触发时滚轮的压缩行程在可靠动作区间内，既不会因为压缩量不足导致触点无法可靠闭合，也不会因为超程过大损坏内部的柱塞与弹簧机构。内部的触点采用常开常闭双组配置，可以同时接入设备的动作回路与安全保护回路，比如在机床的X轴极限位置安装时，常闭触点可以直接串入伺服驱动器的急停回路，一旦轴移动到极限位置直接切断动力输出，常开触点可以接入PLC的输入模块给控制系统传递到位信号，

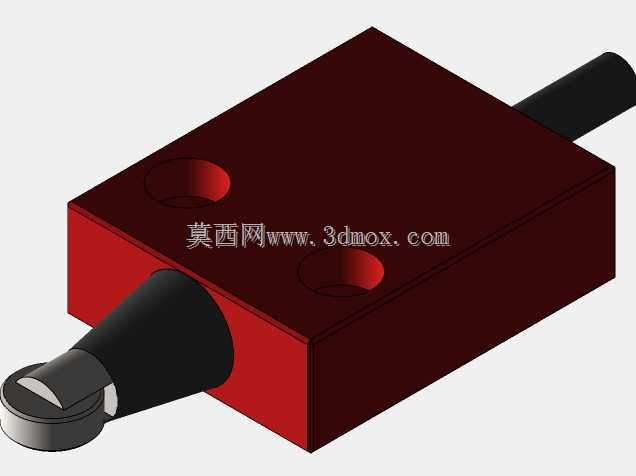

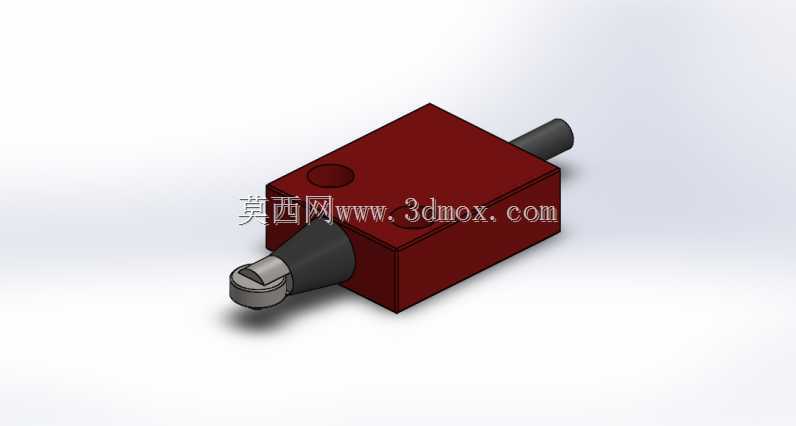

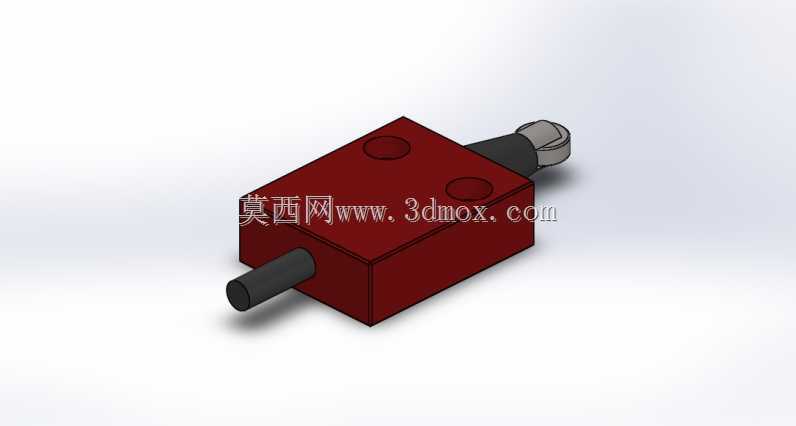

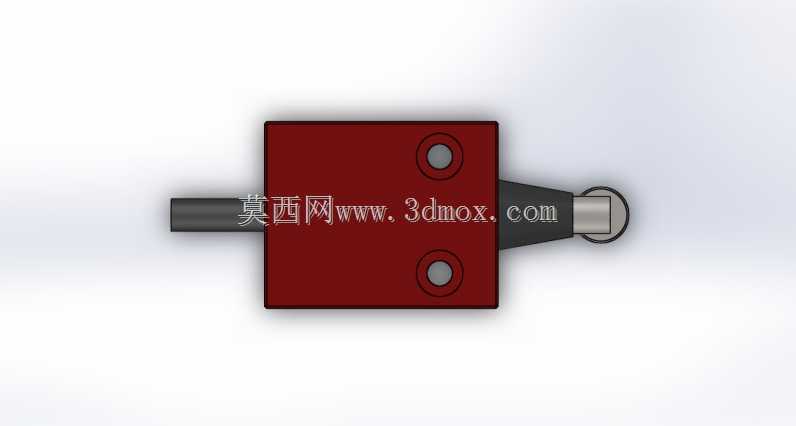

　　不需要额外加装中间继电器就能实现双重功能，简化设备的电气回路布线。开关的整体尺寸紧凑，在狭小的设备安装空间里也能灵活布置，比如在小型自动化装配工位的夹具上，需要检测工件是否装夹到位的位置，这类小尺寸微动开关可以直接嵌入夹具的安装槽内，不会占用额外的操作空间，滚轮的触发方向可以根据安装需求调整，不管是垂直方向的下压触发还是水平方向的横向触碰，都能保证可靠的动作响应。在做三维建模装配时，这款开关的模型还原了所有关键安装与干涉特征，包括滚轮的圆弧轮廓、壳体的安装孔位置、出线端的接头尺寸，在做设备整体装配校验时，可以直接导入模型进行干涉检查，提前预判安装后是否会和周边的管线、运动部件发生位置冲突，减少现场安装调试时的改造成本，模型的细节特征也能满足做设备爆炸图、装配指导文件的渲染需求，不需要额外对模型进行细节修补就能直接用于技术文档的制作。
