四旋翼电子无人机结构设计方案

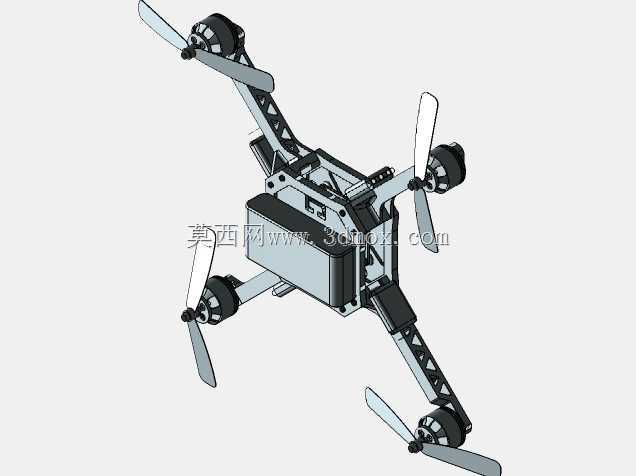

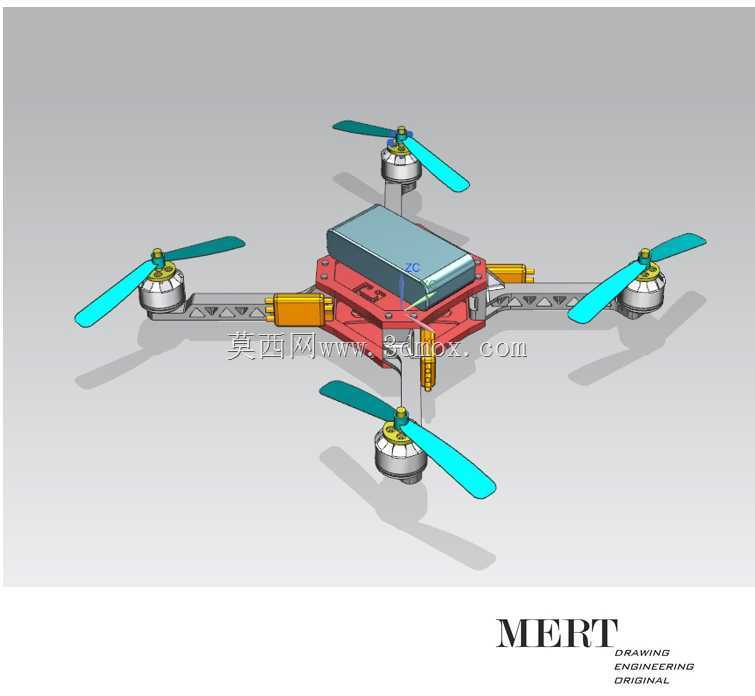

　　这款四旋翼电子无人机的结构设计，首先围绕低空近距作业场景的实际需求展开，日常可覆盖园区巡检、小范围航拍摄影、轻量载荷投送、教学实训演示等多个使用场景，结构设计上优先兼顾飞行稳定性与拆装维护的便捷性，没有采用一体化成型的复杂机身结构，方便使用者后续更换损坏部件、调整机载模块配置。从整体布局来看，采用经典的X型四旋翼排布，四个机臂从中心机身向四个方向对称延伸，这种布局的优势在于旋翼升力分布均匀，飞行过程中姿态调整的响应速度更快，俯仰、横滚、偏航三个轴向的控制力矩输出更线性，不会出现单方向力矩不足的问题。中心机身区域采用分层承载设计，最上层预留了标准的机载设备安装位，可固定飞控主板、GPS模块、图传天线等核心电子部件，

　　安装位周边设计了走线槽位，避免布线杂乱干扰旋翼转动或者信号传输；中层为电池仓结构，仓体设置了弹性卡扣固定结构，能够适配常规规格的锂聚合物电池，电池安装位置处于整机重心的正中心区域，不会因为电池重量偏移导致飞行过程中出现配平问题，同时仓体周边预留了散热间隙，避免大电流放电时电池积热影响续航表现；下层为机身底板，承担机臂连接、起落架固定的承载作用，底板上设计了多组标准安装孔位，可根据使用需求加装小型摄像头、投放机构、避障传感器等扩展配件。机臂部分采用镂空轻量化设计，在保证结构强度满足飞行载荷要求的前提下，尽可能降低非必要的结构重量，机臂与中心机身的连接位置采用快拆式锁紧结构，不需要额外工具即可完成机臂的拆卸与安装，

　　方便外出携带时缩小收纳体积，机臂末端的电机安装座设置了定位凸台，能够保证电机安装的同轴度，避免电机安装倾斜导致旋翼转动时出现震动，影响飞行稳定性。旋翼部分采用两叶螺旋桨设计，桨叶的翼型经过优化，在保证升力系数的同时降低转动过程中的空气阻力，相邻旋翼的转动方向相反，可抵消旋翼转动产生的反扭矩，保证机身姿态稳定，桨叶与电机输出轴采用快拆式桨座连接，更换桨叶时不需要额外工具，可快速完成受损桨叶的替换。起落架部分采用轻量化的支脚结构，安装在机身底板的下方，支脚高度经过测算，能够保证机身下方搭载的摄像头或者其他载荷在起降过程中不会与地面发生剐蹭，同时起落架采用弹性材质制作，可吸收起降过程中的冲击载荷，

　　避免硬着陆时的冲击力传递到机身内部的电子部件，造成部件松动或者损坏。设计过程中对整机的安装边界做了明确的限定，机臂展开状态下的最大外接圆尺寸控制在合理范围内，能够满足狭小空间内的飞行作业需求，机臂折叠收纳后整体尺寸可缩小一半以上，方便放入常规的收纳包中携带；整机的重量分配经过反复配平，四个旋翼位置的重量差控制在极小范围内，避免飞行过程中出现单侧升力损耗过大的问题，各个连接位置的紧固件都采用防松设计，避免长时间飞行震动导致紧固件松动，引发结构故障。在结构强度校核环节，针对机臂的抗弯强度、电机座的抗扭强度、机身底板的承载强度都做了对应的仿真验证，确保在最大起飞重量下，各个结构部件的形变量都在允许范围内，不会因为结构形变影响旋翼的转动平面，导致飞行姿态失控。同时机身各个电子部件的安装位置都做了电磁兼容考量，图传、GPS这类信号敏感部件远离动力电源线缆，避免动力线的电流干扰影响信号传输稳定性，电池仓的位置也做了绝缘防护设计，避免电池意外短路引发安全问题。
