智能温控控制器外壳外观结构设计

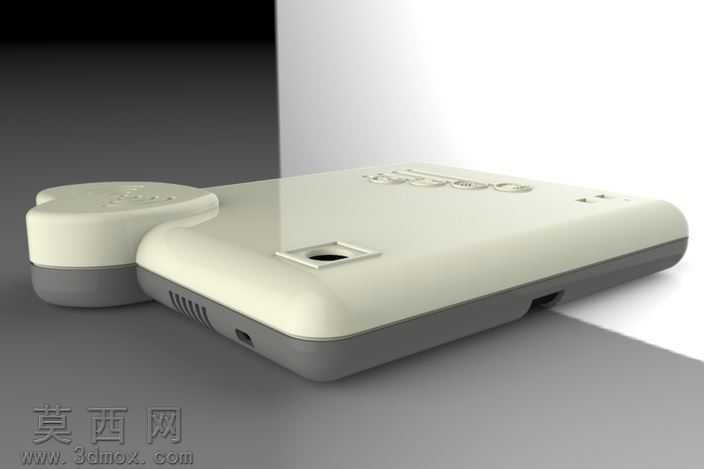

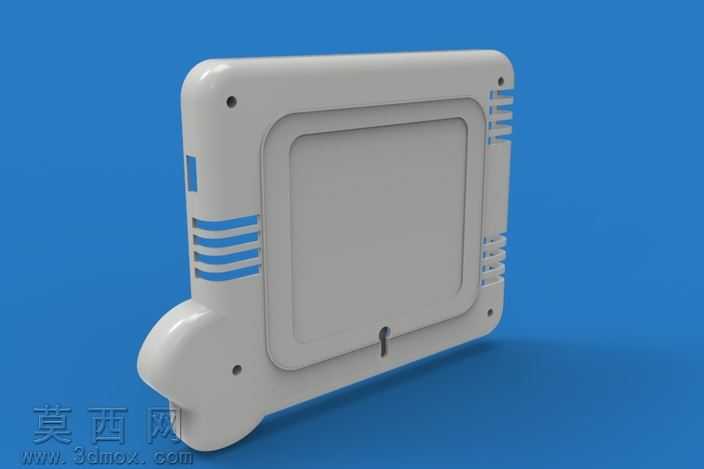

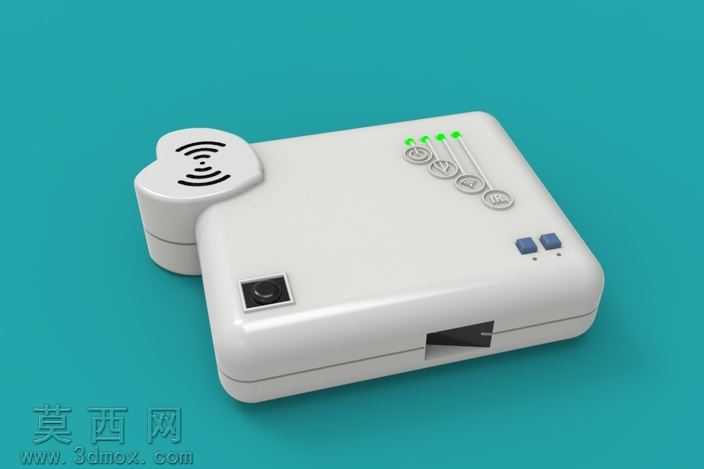

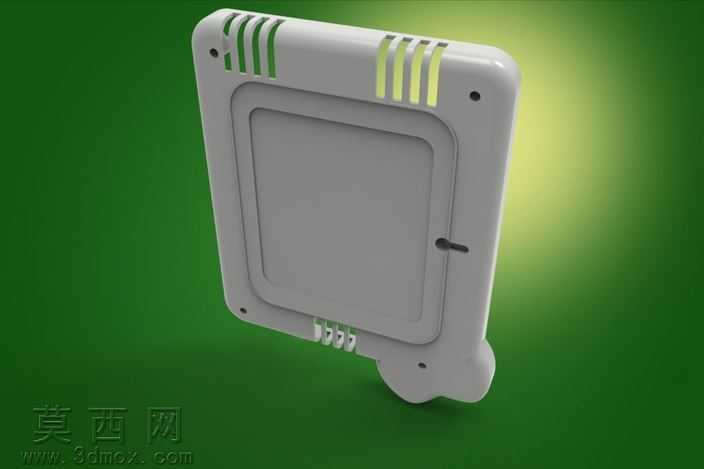

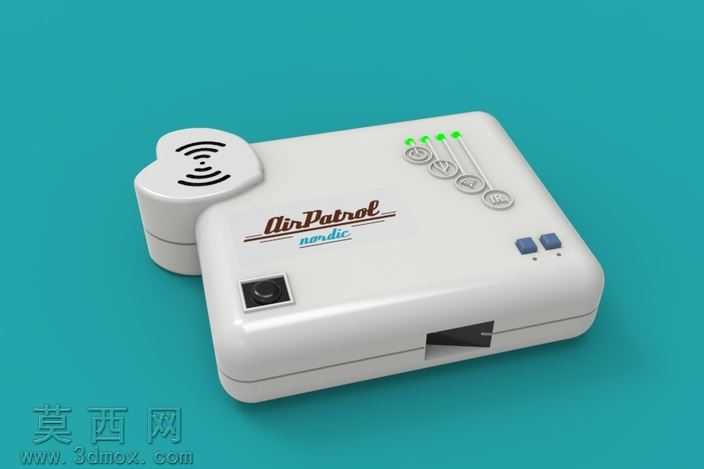

该作品为适配AirPatol智能温控系统的控制器外壳三维建模设计，整体采用三维参数化建模方式完成全结构搭建，建模过程中优先保证壳体曲面的顺滑过渡，所有外观棱边均做统一圆角处理，避免尖锐棱角带来的廉价感与使用安全隐患。外观渲染阶段选用哑光米白色硬质塑料作为主体材质，通过调整材质粗糙度、环境反射参数还原真实注塑壳体的细腻质感，侧边WiFi标识区域做微凸浮雕处理，既保证视觉辨识度，也避免印刷标识长期使用磨损脱落的问题。结构设计上充分考虑内部元器件的装配需求，内部预留主控板安装位，适配尺寸为76×76的标准主控板，在壳体底部对应角度设置15-18度倾斜的红外传感器安装位，保证红外信号的最佳覆盖角度，同时在壳体内部预设2-3毫米直径的螺柱位，方便主板固定与后期拆装维护。正面面板区域集成温湿度传感器避让开孔、状态指示灯透光位，开孔位置经过反复调整，既保证传感器检测精度、指示灯透光效果，也不会破坏正面外观的整体简洁性。设计思路围绕小巧简约的核心方向展开，通过缩小整体投影面积、优化红外传感器与温湿度传感器的安装位置，让产品可以更便捷地吸附或壁挂安装在墙面，不会占用过多空间也不会破坏墙面整体视觉协调性。侧面集成的WiFi天线区域做了专门的造型优化，将WiFi符号与壳体曲面自然融合，避免外置天线的突兀感；底部预留标准数据接口开孔，接口边缘做加厚处理提升插拔耐用性。建模过程中对初始版本的结构问题做了迭代修正，调整了侧边按键的凸起弧度，将LED指示灯的安装槽根据实际使用场景做了固定半径的圆角优化，同时修正了主板安装位的尺寸公差，让内部元器件装配更顺畅，整体壳体线条更流畅利落，兼顾外观美观度与实际生产装配的可行性，适配智能家居场景下的温控控制使用需求。
