大型星形中空制品吹塑成型模具结构

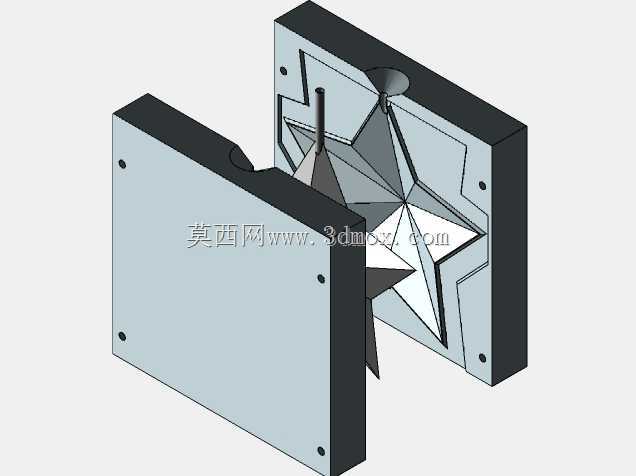

　　这套吹塑成型工装主要面向节庆装饰类大型星形中空塑料制品的批量生产场景，在吹塑加工产线中承担型坯定型、冷却保压、制品脱模的核心功能，适配常规挤出吹塑设备的安装接口，可直接挂载于合模机构完成配套生产作业。从结构设计逻辑来看，模具采用对开式分体结构，定模与动模的分型面完全贴合星形制品的最大外轮廓边界，避免合模过程中出现型坯夹料错位、飞边过厚的问题；模腔内部完全复刻星形多面体的折面造型，每个棱边位置都做了0.2mm的圆角过渡处理，既减少吹塑过程中型坯拉伸破裂的风险，也能避免制品脱模时出现棱边卡滞、表面拉伤的缺陷。在浇注与气嘴布局上，进料口设置在星形制品的顶端尖角位置，对应模腔的顶部预留了型坯导入的锥面导向结构，吹气孔同轴布置在进料口中心，

　　压缩空气进入模腔后可顺着星形的多面折角均匀扩散，保证每个凹面位置都能完全贴合成型，不会出现局部缺料、壁厚不均的问题。模具的安装边界完全适配常规500mm行程合模机的模板安装孔位，模架四周预留的紧固孔位采用标准间距设计，无需额外加工转接板即可完成装夹；模体内部在每个星形折面对应的位置都预留了冷却水道安装位，生产时可通入循环冷却水控制模温，缩短制品冷却定型周期，避免中空制品冷却不均出现的表面凹陷、形变问题。导向定位结构采用模架四角的导柱导套配合，合模时可自动校正动定模的对位偏差，保证长期批量生产过程中模腔错位量控制在0.05mm以内，减少飞边修整的后工序工作量。脱模结构依托对开模的开模动作实现，模腔表面做了抛光处理，

　　表面粗糙度达到Ra0.8，开模时制品会随动模侧移动，到达开模行程终点后可通过人工或配套机械手直接取出，无需额外设置顶出机构，简化了模具整体结构，也降低了日常维护的复杂度。从实际生产适配性来看，这套模具可生产的星形制品整体外接圆尺寸适配常规吹塑机的容模范围，成型后的制品壁厚可通过调整型坯挤出厚度、吹塑压力参数灵活控制，可满足不同使用场景下对制品刚度的要求；模腔的折面角度经过反复校核，吹塑过程中型坯的拉伸比控制在合理区间内，不会出现局部拉伸过度导致的壁厚过薄、强度不足的问题。在日常使用维护层面，模具的合模面预留了排气槽，每个星形凹面的死角位置都做了微孔排气处理，避免吹塑时模腔内残留空气导致制品表面出现气泡、缺料的问题；

　　模架采用标准化型材加工，易磨损的导套位置采用可拆卸结构，长期使用出现磨损后可直接更换配件，无需整体返修模架，降低产线维护成本。这套结构的设计充分考虑了吹塑工艺的成型特性，没有冗余的复杂结构，所有结构设计都围绕成型稳定性、生产效率、维护便捷性三个核心维度展开，既保证了星形多面造型的成型精度，也适配常规吹塑产线的通用安装要求，无需对现有设备做改造即可快速投产。
