塑料管件成型用对开式注塑模具结构

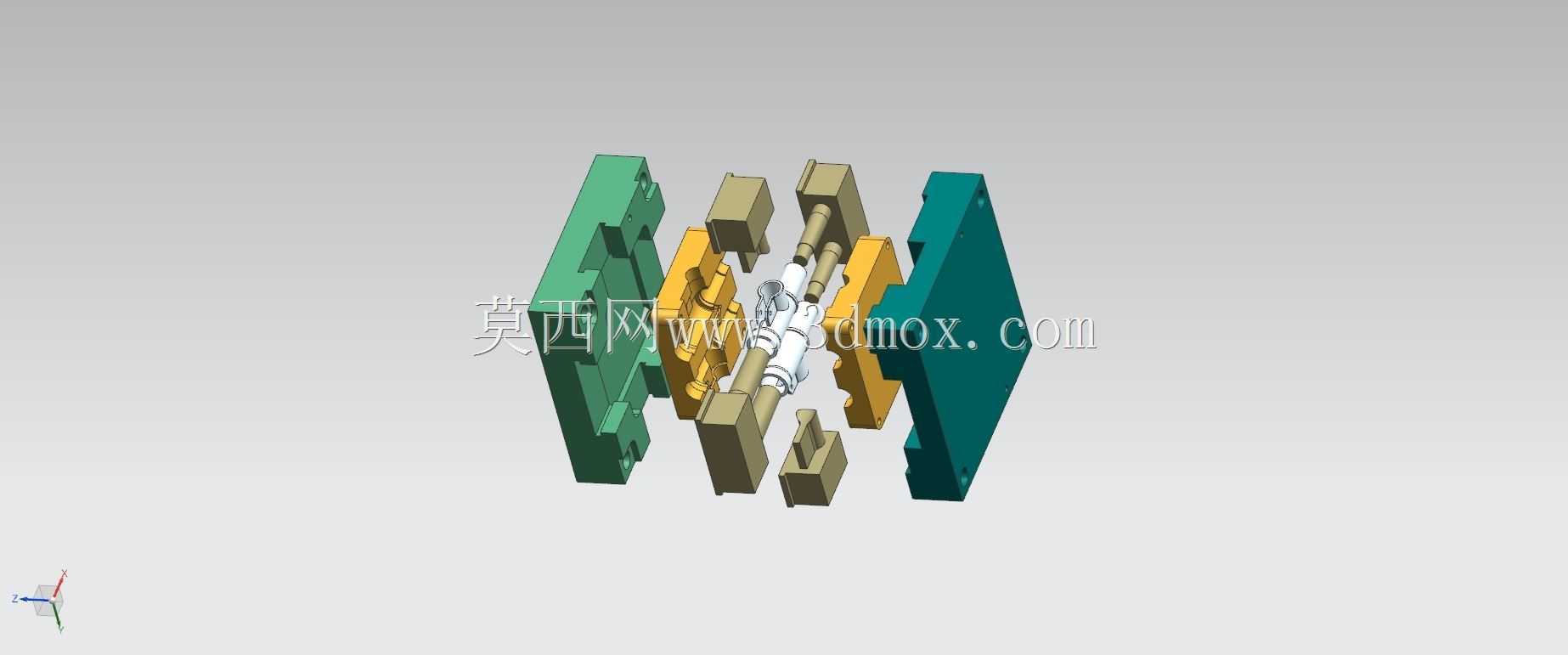

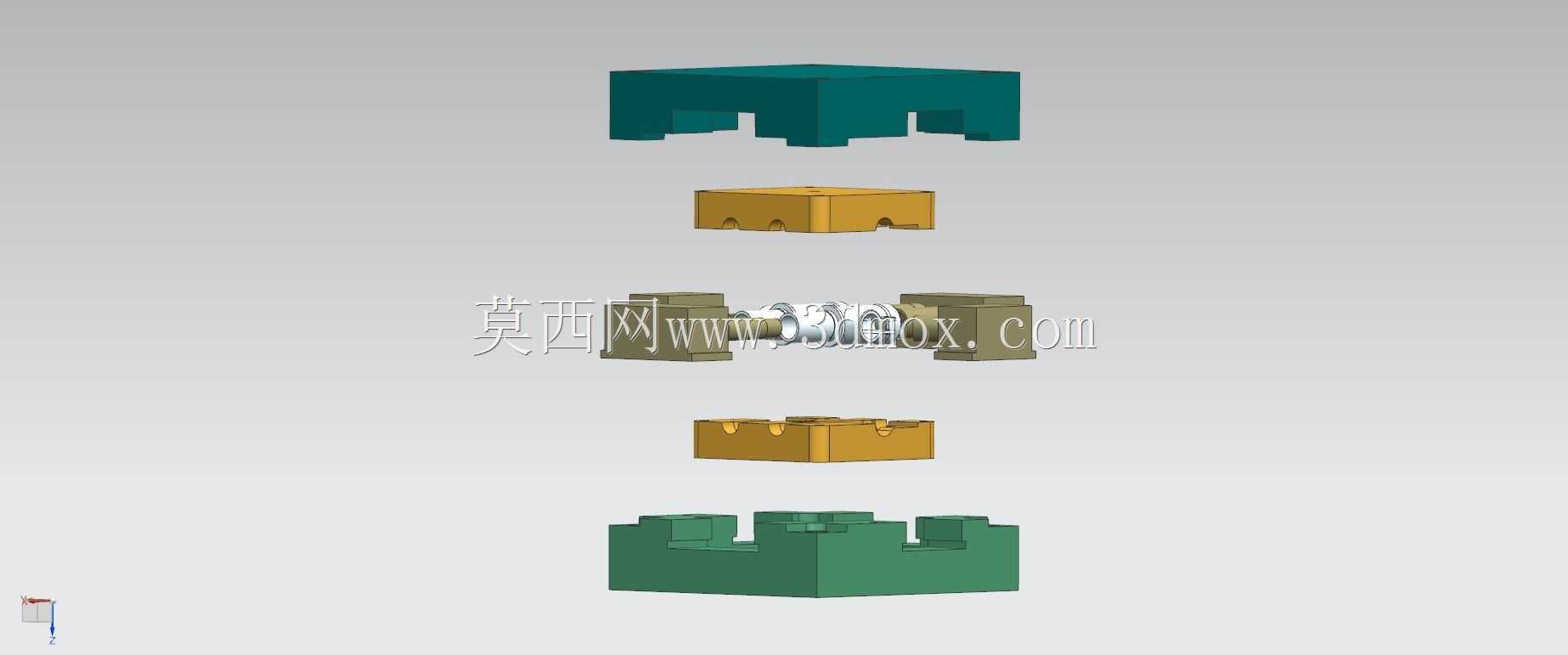

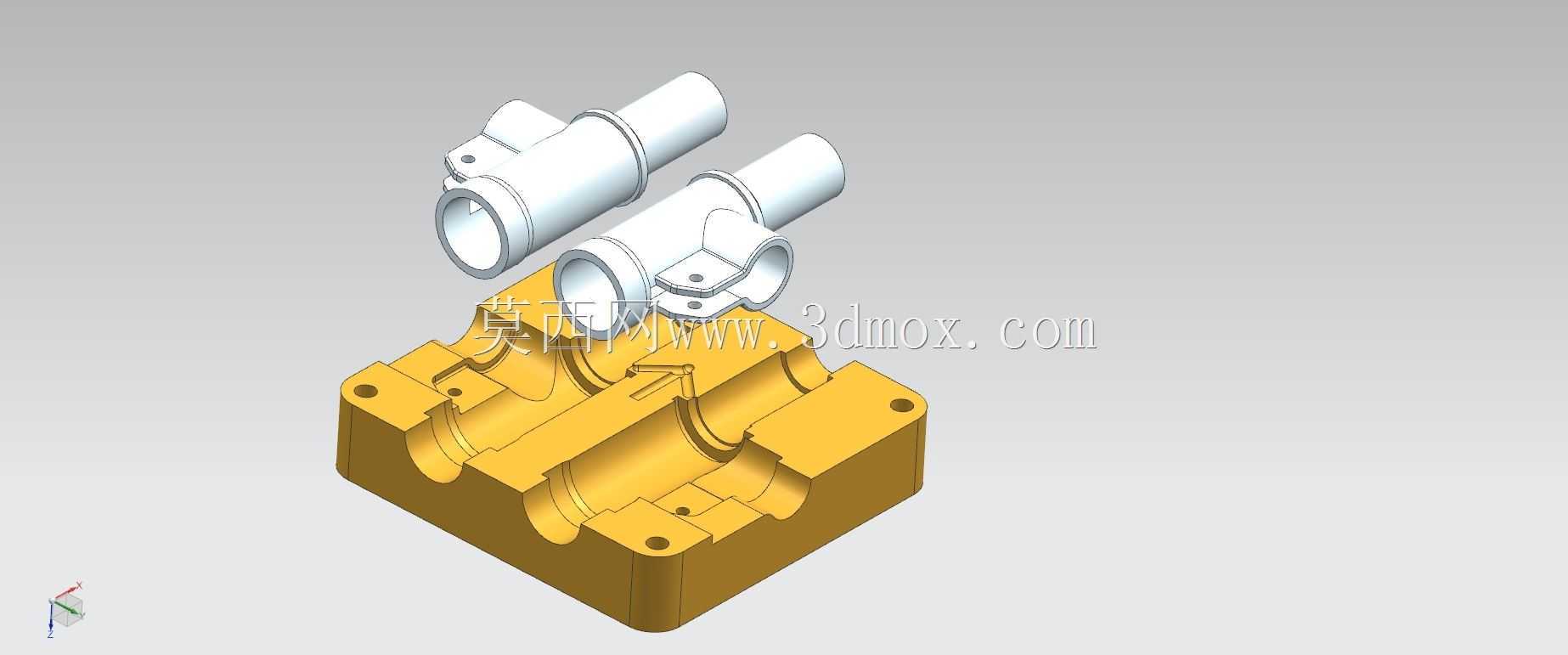

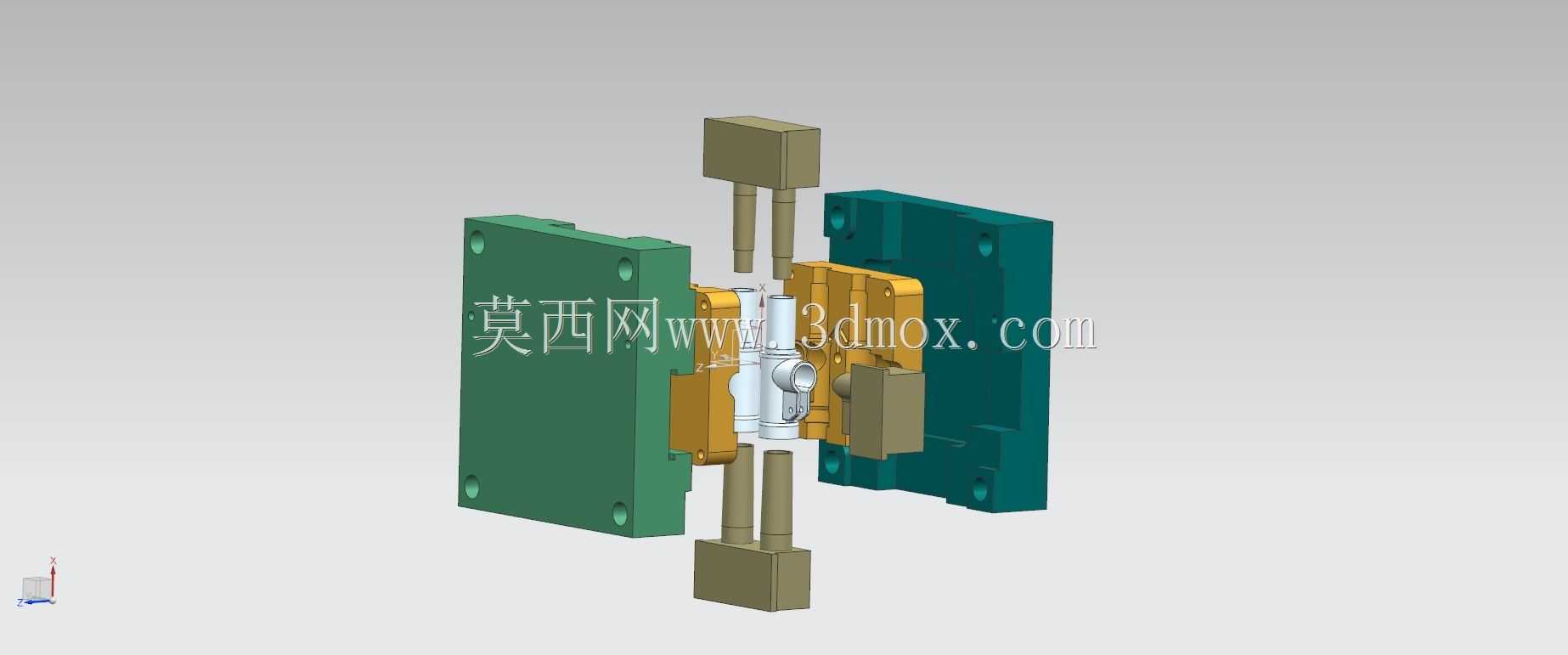

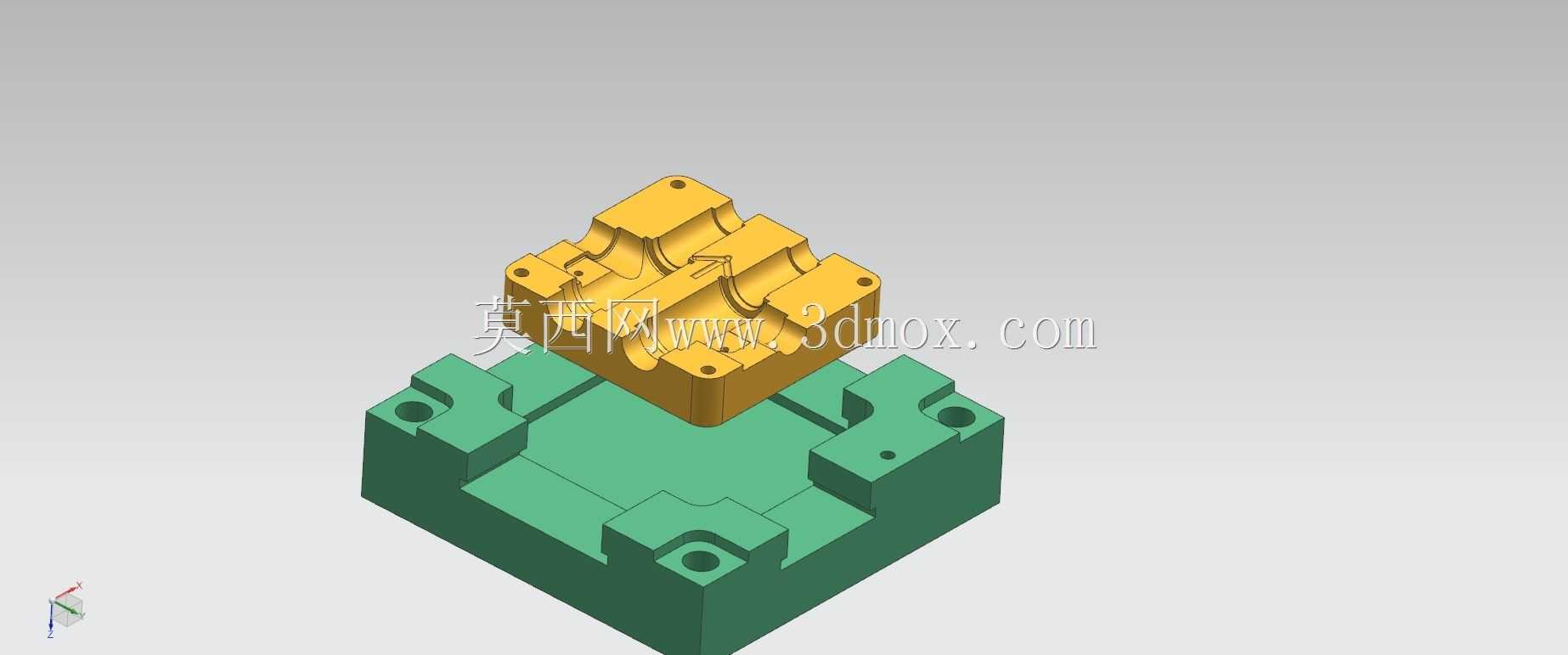

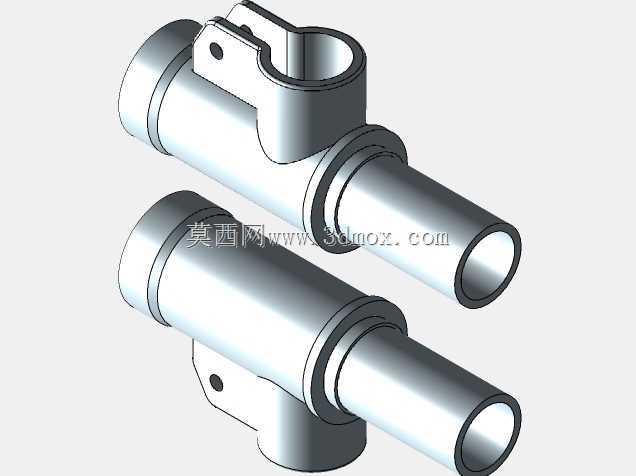

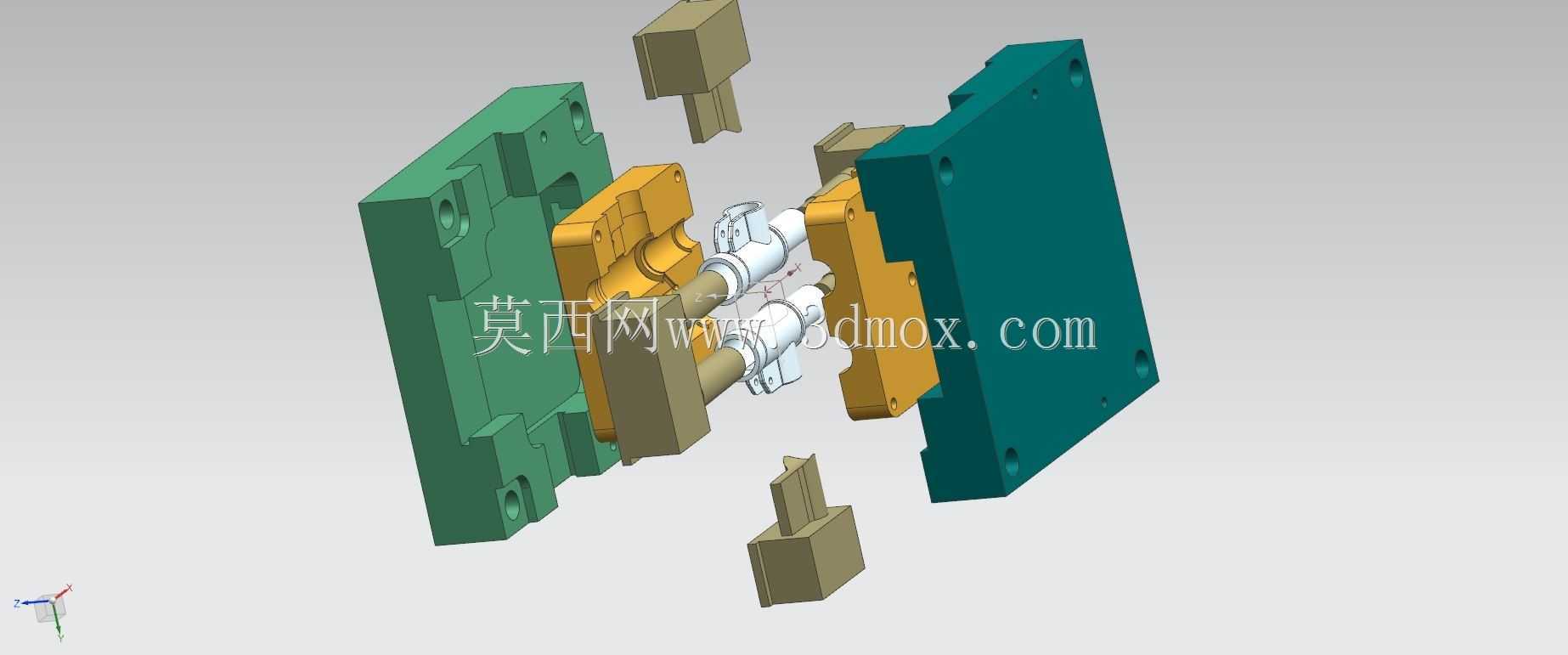

　　这套模具主要服务于民用给排水、家装水电改造场景下的塑料管件批量生产，对应成型的是管道系统中用于管路转接、连通的塑料接头类零件，这类零件在日常家装、市政管网布设、工业流体输送管路中都有极高的用量，对成型精度、尺寸一致性要求较高，一旦配合尺寸出现偏差，安装后就容易出现渗漏、管路脱开的问题。从结构来看，这套模具采用典型的两板模对开式布局，模架部分选用标准模胚加工，定模侧与动模侧分别安装成型型腔与型芯组件，两侧的导向柱与导套配合保证合模时的定位精度，避免合模错位导致的塑件飞边、壁厚不均问题。模具的抽芯结构采用双侧斜导柱带动滑块抽芯的设计，因为管件本身带有侧向的连通接口，垂直于开模方向的结构无法通过直接开模脱出，因此在开模过程中，

　　斜导柱会随着动模的后退带动两侧的滑块向外侧滑移，先完成侧向型芯的抽芯动作，当抽芯行程达到安全距离后，顶出机构才会动作，将包覆在主型芯上的塑件平稳顶出，避免顶出过程中拉伤塑件表面。冷却系统的布局围绕型腔与型芯均匀排布，在定模型腔板、动模型芯以及两侧滑块内部都设计了循环冷却水道，保证成型过程中塑料熔体能够均匀冷却收缩，减少塑件的内应力，避免成型后出现翘曲变形、尺寸超差的问题，同时稳定的冷却效率也能缩短成型周期，提升批量生产的效率。浇注系统采用侧浇口进料，浇口位置开设在管件的非配合外表面，成型后去除浇口的痕迹不会影响管件的装配密封性能，流道设计为梯形截面，保证熔体充模时的流动阻力适中，能够快速充满整个型腔，避免出现缺胶、熔接痕明显的缺陷。

　　从安装边界来看，这套模具的整体外形尺寸适配常用的160吨卧式注塑机安装规格，模架的安装孔位、定位圈尺寸、顶出孔位置都符合对应注塑机的安装标准，不需要额外做改装就可以直接上机装夹试模。模具的导向部件、抽芯部件都设计了润滑槽，日常生产过程中定期加注润滑脂就可以保证动作顺畅，减少部件的磨损，延长模具的使用寿命。在成型精度控制上，型芯与型腔的成型部位都按照塑件的公差要求预留了合理的收缩率，针对塑料原料的成型收缩特性做了尺寸补偿，保证成型后的管件尺寸在公差范围内，能够和同规格的管道、其他管件实现顺畅配合，满足管路连接的密封要求。顶出机构采用多根顶杆均匀分布在塑件的周边位置，顶出力分布均匀，避免顶出过程中因为局部受力过大导致塑件发白、

　　顶穿的问题，同时顶杆的配合间隙控制在合理范围内，既不会漏胶产生飞边，也能保证顶杆动作顺畅无卡滞。排气槽开设在型腔的末端以及滑块的合模配合面上，深度控制在塑料熔体不会溢入的范围内，保证充模过程中型腔内的空气能够顺利排出，避免塑件内部出现气泡、表面出现烧焦痕的缺陷。这套模具的结构设计充分考虑了批量生产的维护便利性，易损的型芯、镶件都采用单独的镶拼结构，生产过程中如果出现部件磨损、损坏，不需要更换整个模架，只需要更换对应的镶件就可以快速恢复生产，降低生产维护的成本。
