多层堆叠式电力开关板结构设计

　　在民用建筑配电、工业设备电控回路、小型机电产品供电模块等场景中，电力开关板是承担电路通断控制、负载分路接驳的核心基础部件，本次设计的多层堆叠式电力开关板，针对小空间内多回路集成控制的需求做了结构优化，适配常规86型暗装底盒、工业控制柜内DIN导轨安装两种主流安装场景，整体安装边界控制在120mm80mm65mm范围内，可直接替换同尺寸规格的传统开关板组件，无需额外改动安装位的开孔尺寸。

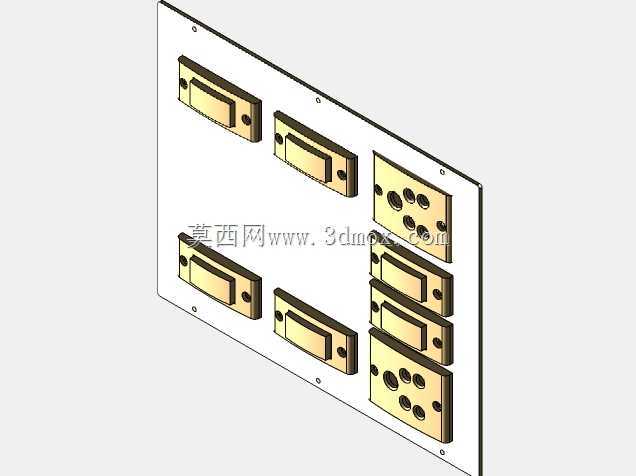

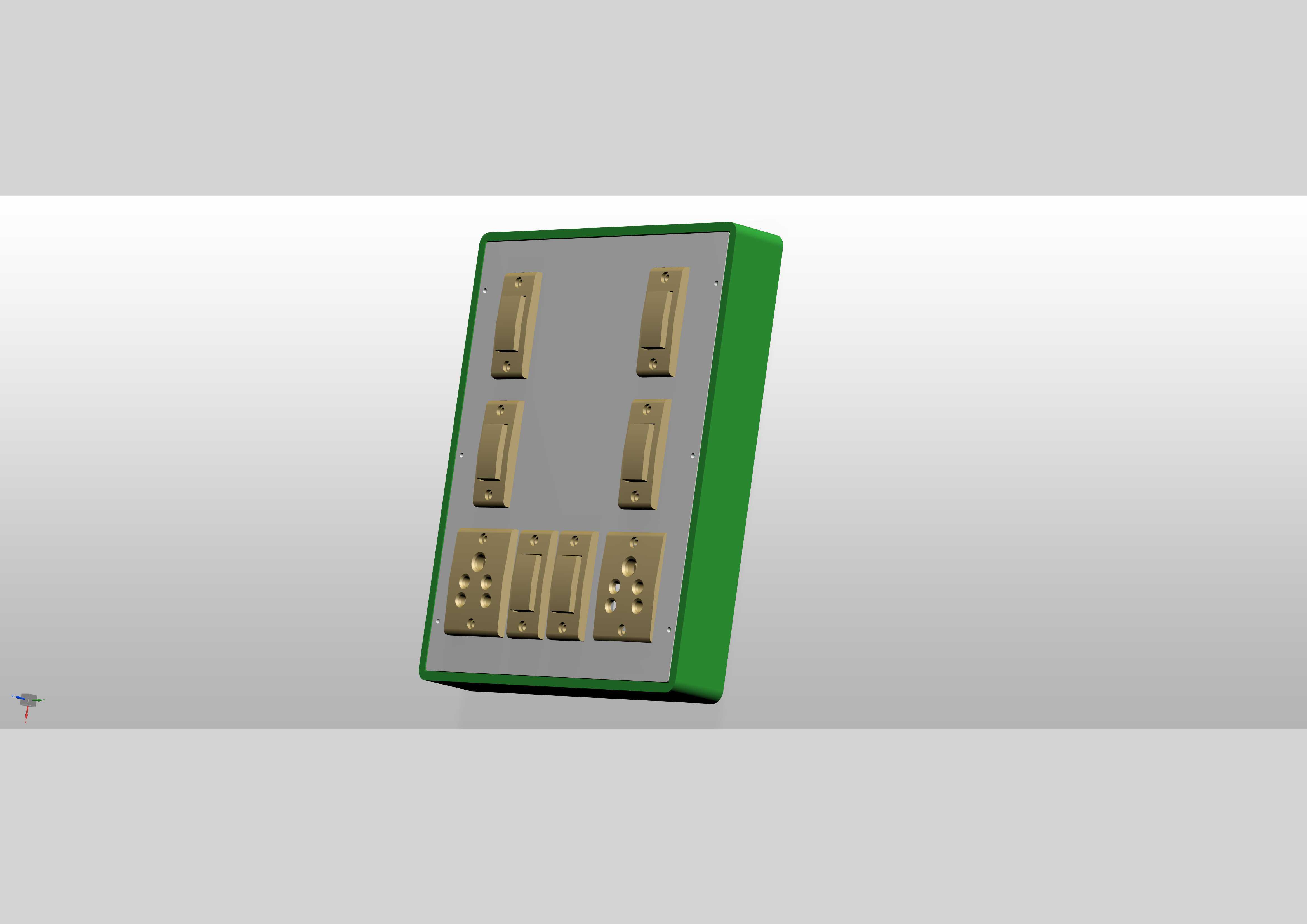

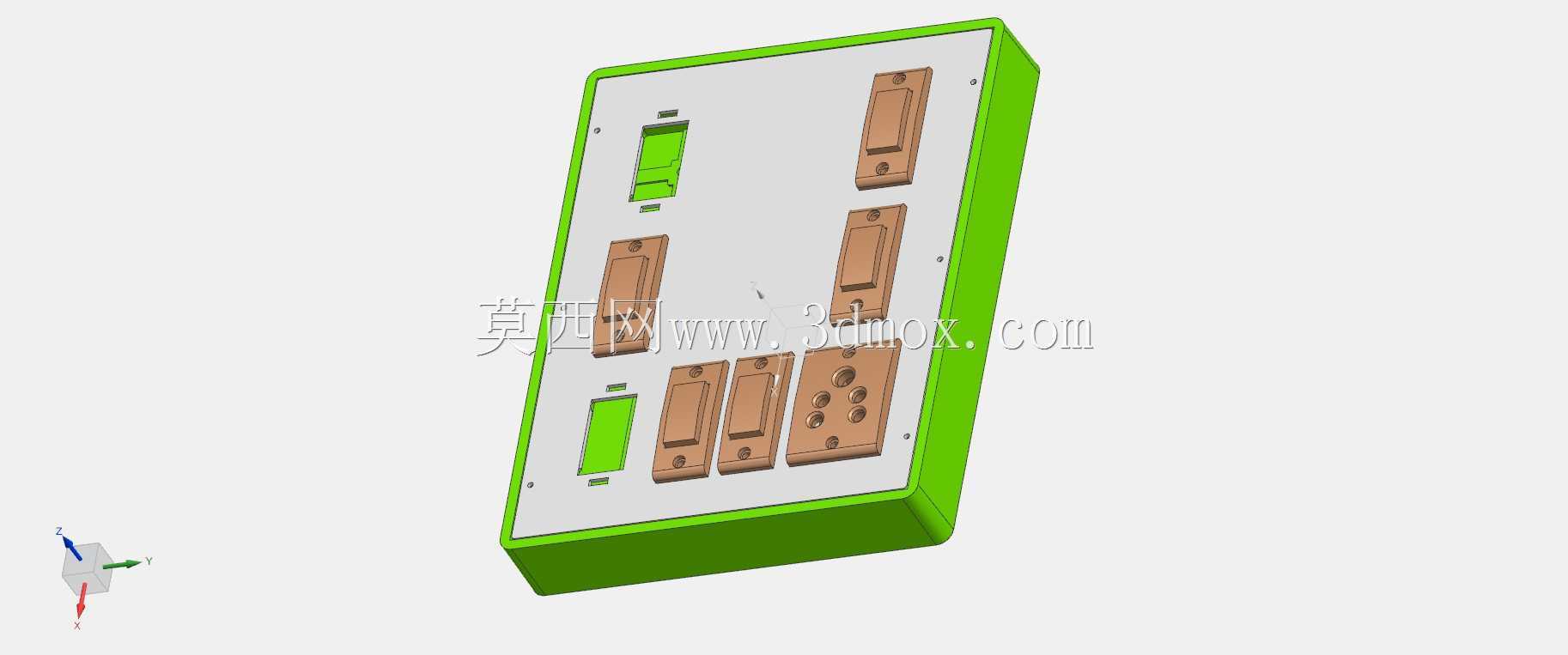

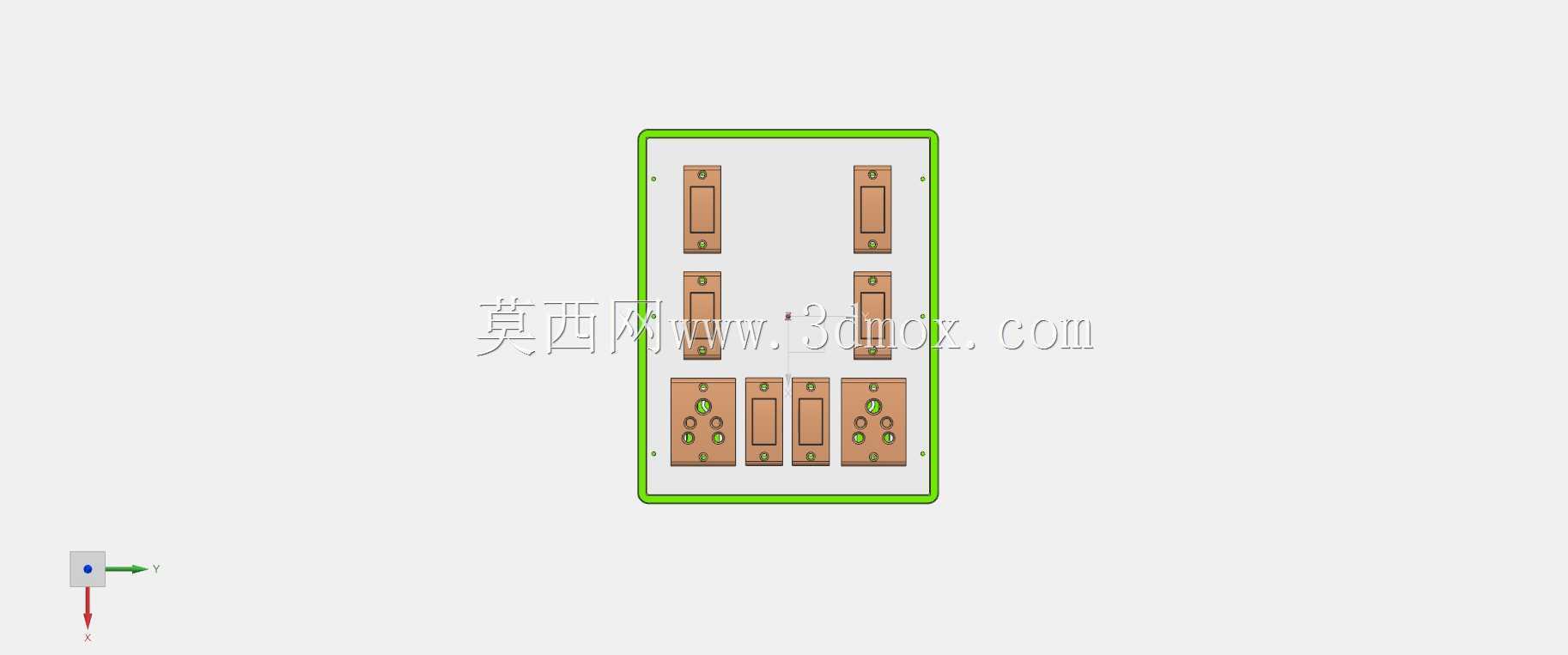

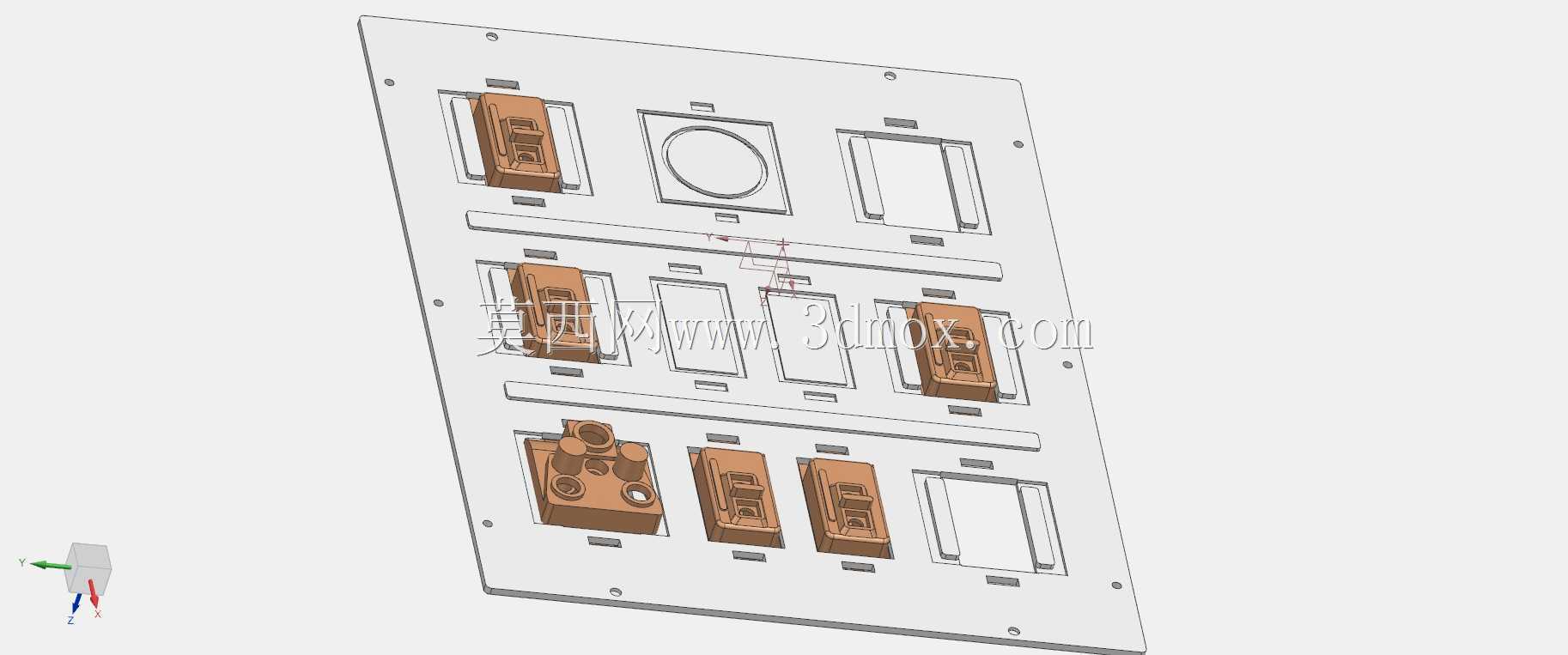

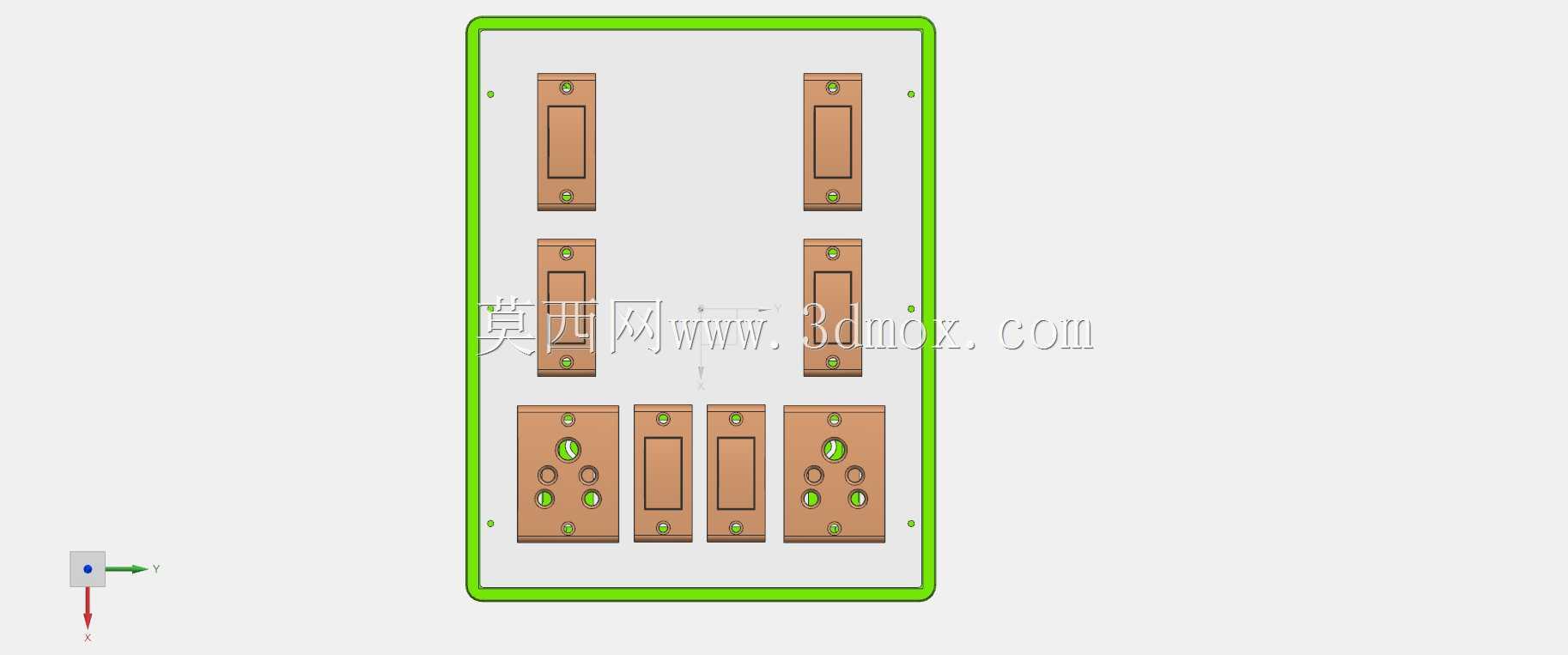

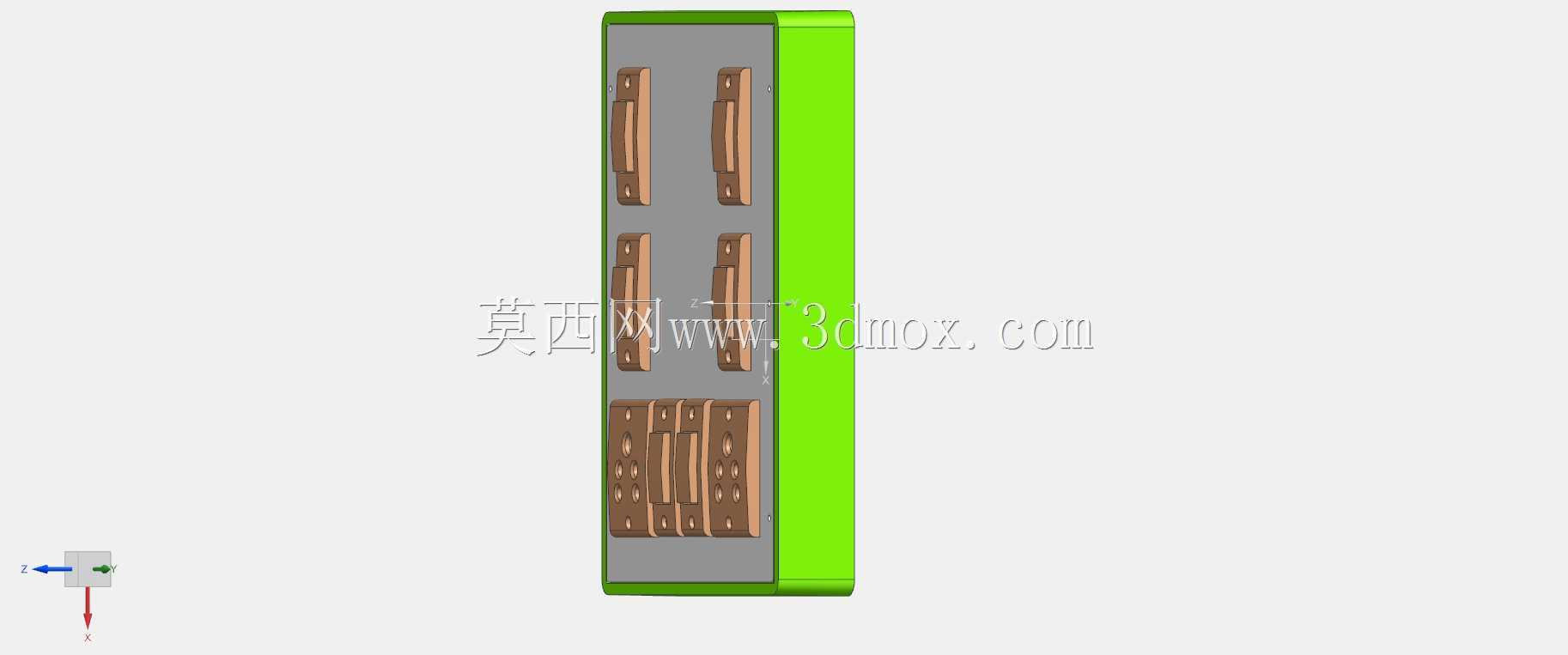

　　从实际使用需求出发，该开关板采用分层堆叠的模块化结构，最上层为带绝缘阻燃涂层的防护盖板，采用卡扣式快拆结构，无需借助工具即可掀开完成内部接线检修，盖板边缘做了1.2mm的圆角倒边处理，避免安装维护过程中划伤操作人员，同时盖板与中层基座的配合面设置了一圈0.8mm的密封胶条槽，可适配IP40级的防尘防护要求，满足普通车间、办公场所、民用住宅的使用环境要求。中间层为功能载板层，根据不同回路的控制需求，可灵活配置按钮开关、插座模块、电流接线端子等组件，载板上预留了标准化的模块安装卡槽，单个模块的安装尺寸统一为22mm*22mm，可根据实际使用场景自由组合1-6路控制回路，载板背部设置了走线槽，所有内部连接线均通过走线槽规整排布，避免导线堆叠挤压造成的绝缘层破损风险，同时载板上预留了4个直径3.2mm的固定孔，可通过M3螺丝将载板与下层基座锁紧固定。

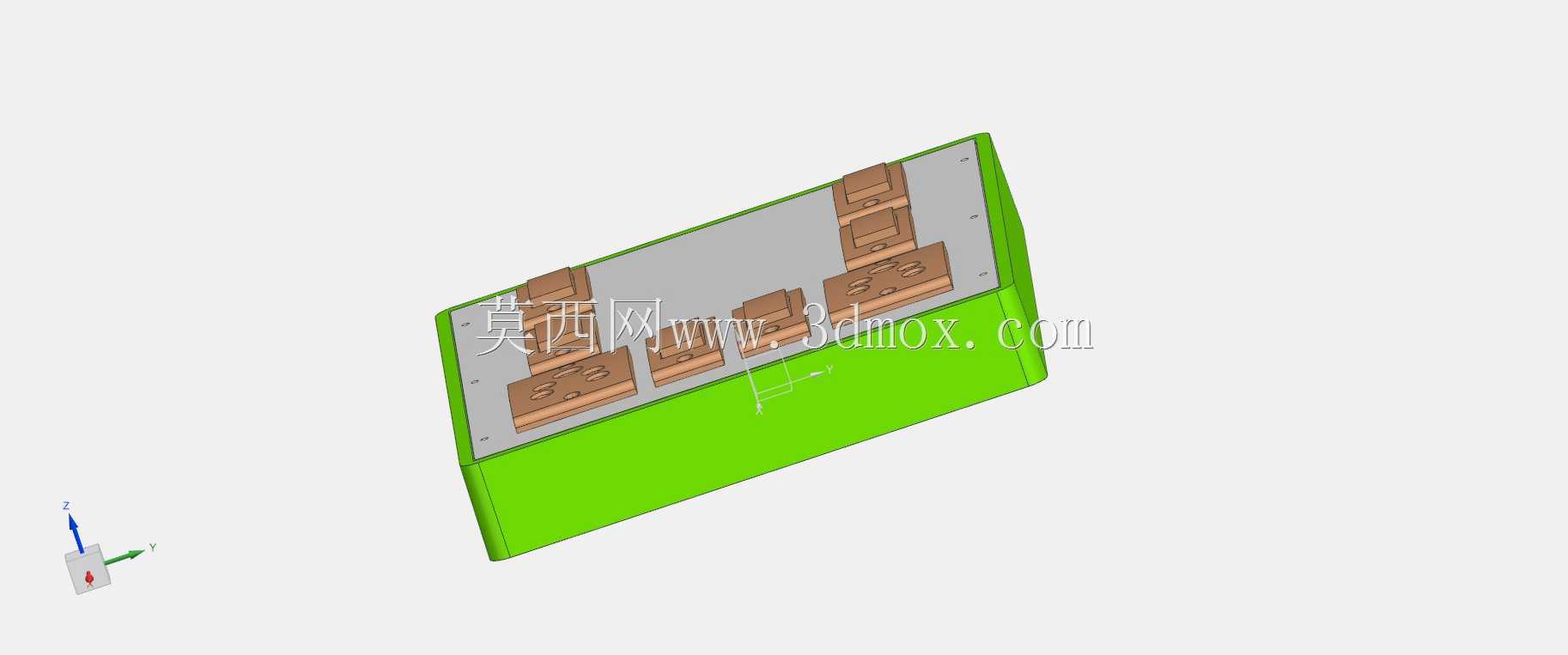

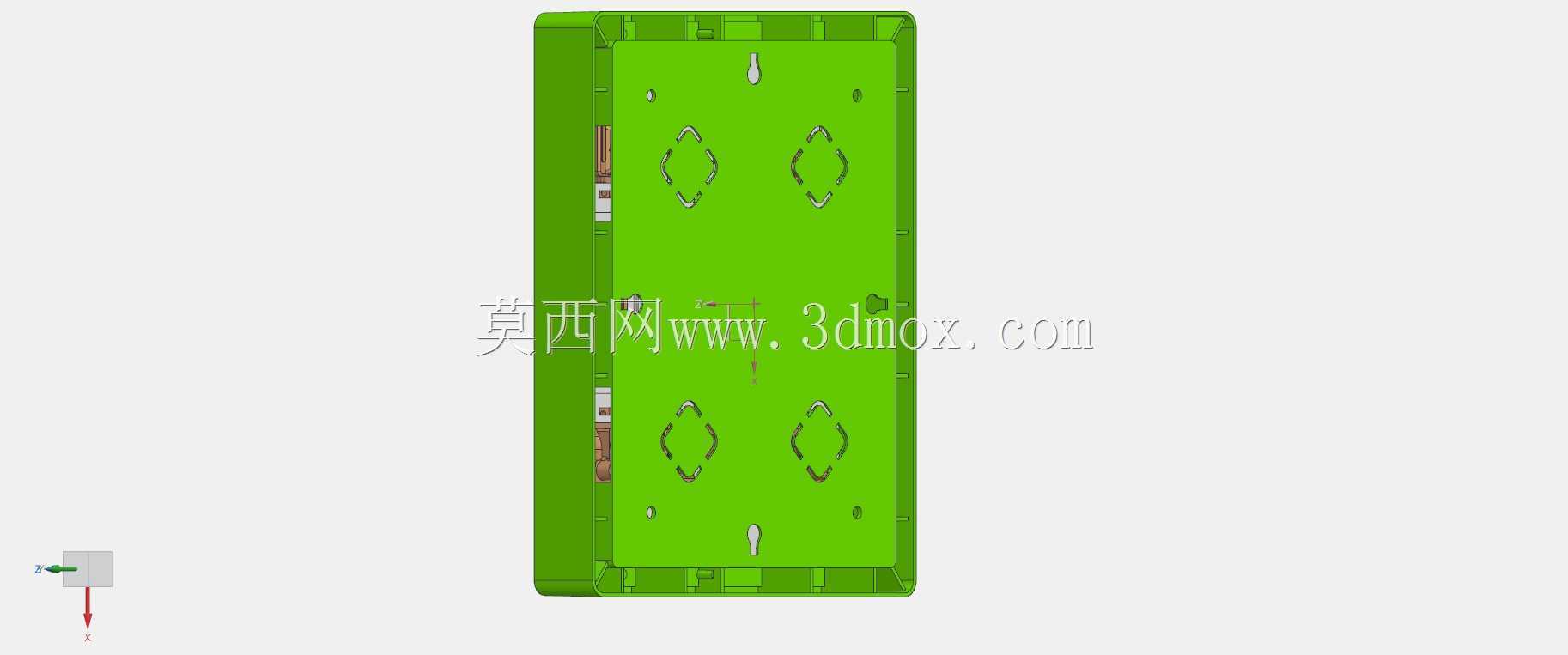

　　下层为基座与接线层，采用高强度绝缘工程塑料注塑成型，基座背部设置了两种安装结构，一侧为适配DIN导轨的弹性卡扣，可直接卡装在标准35mm电控柜导轨上，另一侧为两个对称的沉头安装孔，可通过自攻螺丝固定在墙面暗装底盒内，接线端子采用压线式结构，适配0.5-2.5平方毫米的铜芯导线，每个接线位都设置了独立的隔筋，避免不同回路导线误触造成的短路故障，基座底部预留了直径20mm的进线孔，可适配常规的穿线波纹管、护线套，方便外部供电线缆引入。

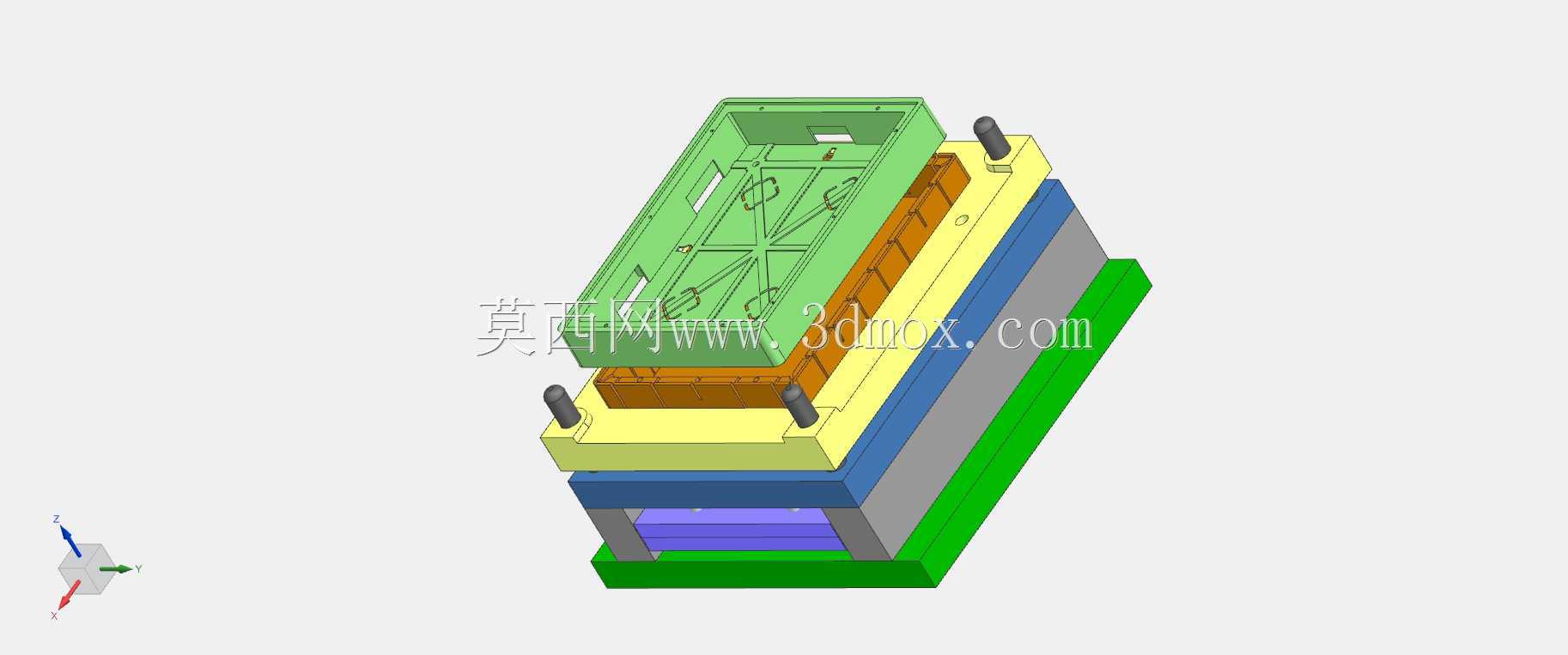

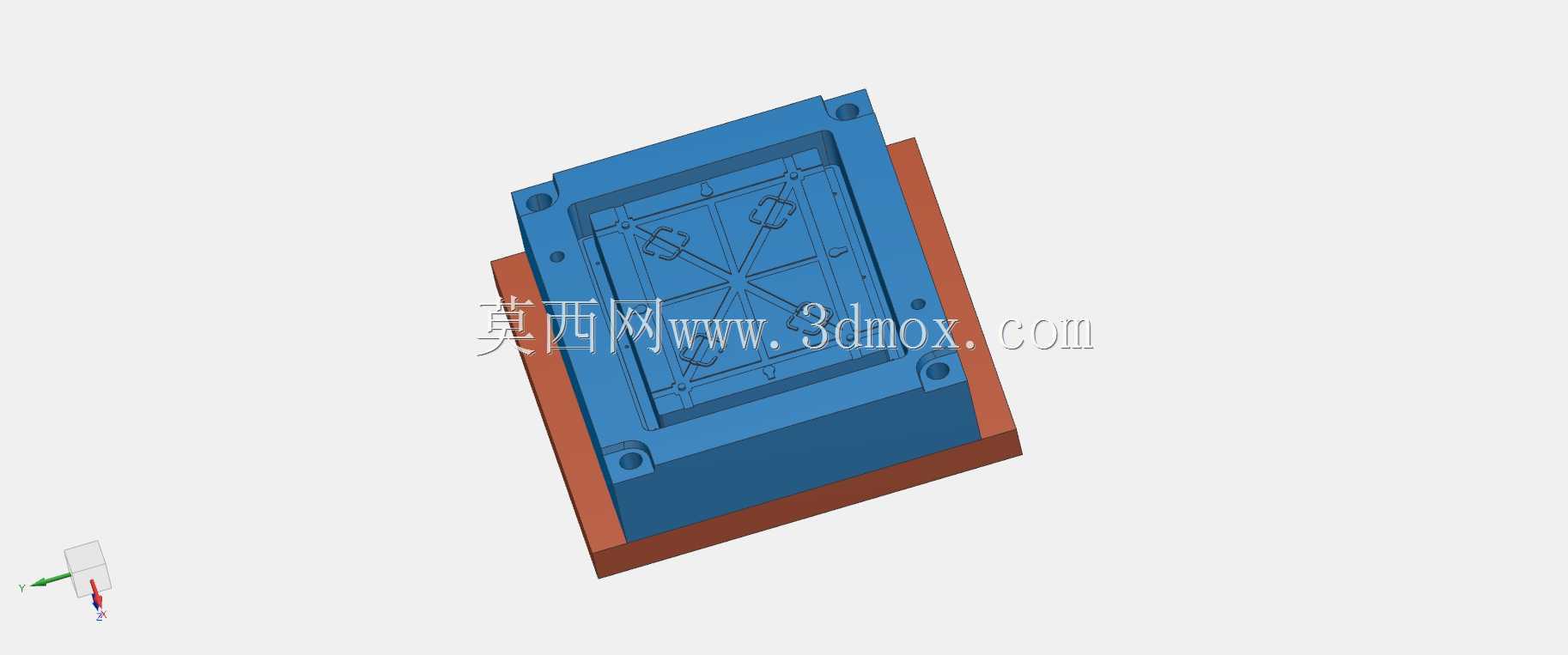

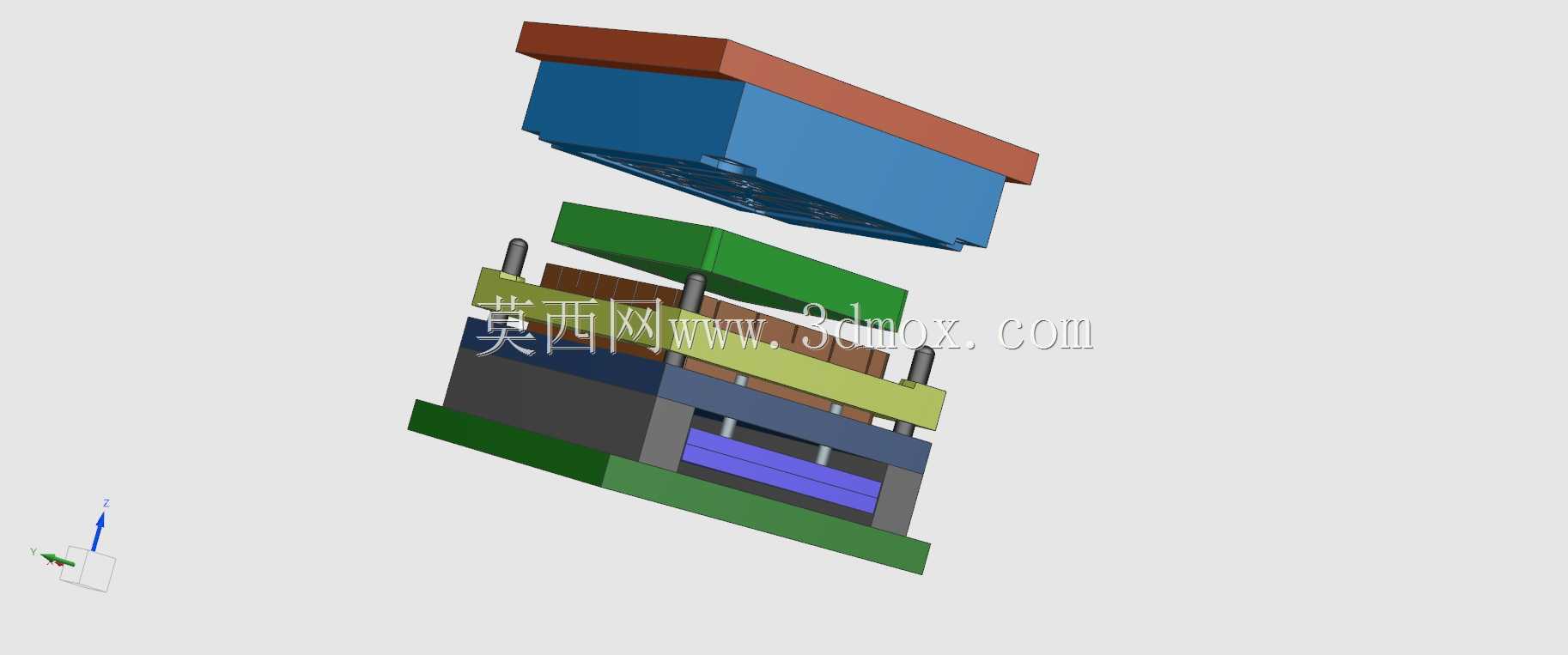

　　设计过程中重点考虑了模具量产的可行性，所有零部件的拔模斜度统一设置为1.5度，避免注塑生产过程中出现粘模、拉伤的问题，不同层级零件之间的配合间隙控制在0.1-0.2mm之间，既保证装配时的顺畅度，又不会出现配合松动、晃动的情况，所有带电部件的爬电距离均大于3mm，满足低压电器的安全规范要求。针对开关操作的手感优化，按钮组件采用了独立的弹簧复位结构，按压力度控制在1.5-2N，按压行程为3mm，操作时带有清晰的档位反馈，避免出现虚按、卡滞的问题，插座模块的接触弹片采用锡磷青铜材质，厚度为0.6mm，插拔寿命可达一万次以上，保证长期使用后的接触可靠性。

　　在实际设备配套场景中，该开关板可直接用于小型自动化设备的操作面板，集成设备启停按钮、电源插座、状态指示灯接口，也可用于民用住宅的墙壁开关插座组合，在同一安装位上实现照明控制、用电设备接驳的双重功能，相比传统单一功能的开关板，空间利用率提升40%以上，同时模块化的结构设计也方便后期的功能升级与维护，单个模块损坏时无需更换整个开关板，仅需拆下对应故障模块替换即可，大幅降低后期维护成本。结构设计时还考虑了不同使用环境的温度适应性，所有塑料部件均采用耐温范围在-20℃到80℃的工程材料，可满足大部分室内场景的使用温度要求，金属部件均做了镀锌钝化处理，避免长期使用过程中出现氧化锈蚀的问题，保证导电接触的可靠性。
