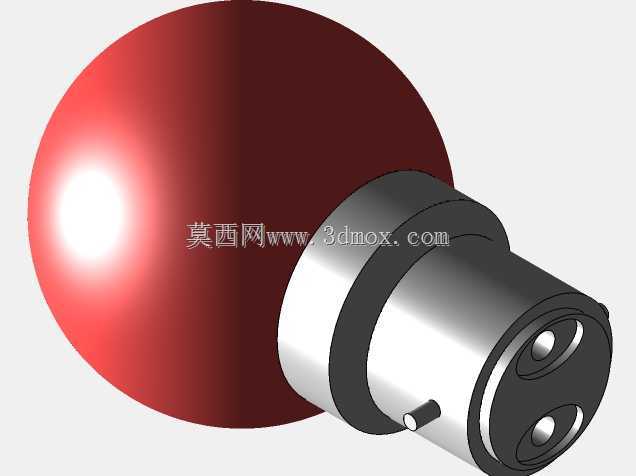

卡口式红色玻壳电灯泡结构设计

　　日常接触的卡口式电灯泡，在民用照明、低压设备指示、小型便携照明装置里的应用占比一直不低，和螺口灯泡相比，它的安装锁定逻辑更直接，对准灯座卡槽推入后旋转小角度即可卡紧，不会出现螺口反复旋拧偏斜、长期使用后螺纹锈蚀卡死的问题，在需要频繁更换灯泡的设备工位、临时照明场景里，这种结构的拆装效率优势很明显。从结构拆分来看，这款灯泡分为玻壳、灯头两大核心部分，玻壳采用球形红色透光设计，这类红色玻壳并非单纯做外观配色，一方面红色透光可以过滤其他波段光线，在设备状态指示、警示照明场景里能传递明确的视觉信号，避免其他光线干扰造成的误判，另一方面球形玻壳的光线发散角度更均匀，不会出现局部光照过强或者暗区的问题，适配小空间内的全域照明需求。

　　灯头部分采用的是标准双触点卡口结构，外层是金属冲压成型的壳体，表面做了防锈镀层处理，壳体上对称分布的两个定位凸点，是和灯座卡槽配合的核心锁定结构，设计时凸点的突出高度、倒角角度都要严格匹配对应灯座的卡槽尺寸，凸点过高会导致安装卡滞无法推入到位，过低则会出现锁定不牢、灯泡受震动脱落的问题。灯头内部的绝缘基座采用耐温绝缘材料压制而成，两个导电触点嵌装在基座端面，触点之间的绝缘距离要满足低压电路的爬电距离要求，避免使用过程中出现触点短路的问题，同时基座和玻壳的连接部位采用耐高温密封胶填充，一方面固定玻壳和灯头的相对位置，另一方面隔绝玻壳内部和外部环境，避免水汽、灰尘进入玻壳内部影响内部发光组件的使用寿命。做三维结构设计的时候，

　　首先要确定灯头的安装基准，以灯头的圆柱轴线作为整个灯泡的装配基准，所有结构的同轴度都要围绕这个基准管控，比如玻壳的球心要落在这条轴线上，避免安装后玻壳偏斜导致光照角度偏移，两个触点的中心连线要垂直于灯头的定位凸点连线，保证装入灯座旋转锁定后，触点能和灯座内的导电弹片精准对齐，不会出现接触不良的问题。外形尺寸方面，球形玻壳的直径是这类灯泡的核心边界尺寸，设计时要匹配对应灯具的内腔空间，避免玻壳直径过大无法装入灯罩，或者和灯罩内壁距离过近导致散热不畅；灯头的圆柱外径、插入灯座的深度也要符合通用卡口灯座的适配尺寸，保证同规格灯座都能通用互换，不需要做额外的适配修改。实际选型应用时，要注意这类卡口灯泡的锁定方式是靠凸点卡入卡槽，

　　安装时的旋转角度不能过大，一般旋转角度控制在30度以内即可锁定到位，过度旋转反而会导致凸点从卡槽另一侧滑出，或者损坏灯座内的弹性结构。另外红色玻壳的透光率要根据使用场景调整，作为状态指示使用时可以选择透光率稍低的玻壳，避免光线过强造成炫目，作为局部照明使用时则要选择透光率更高的玻壳，保证足够的光照亮度。结构建模过程中，灯头部分的金属壳体要注意壁厚的均匀性，冲压成型的壳体壁厚一般控制在0.3-0.5mm之间，过薄会导致壳体强度不足，安装时容易变形，过厚则会增加不必要的材料成本，同时壳体和绝缘基座的配合要采用过盈配合加卡扣固定的方式，避免长期受热后胶层失效导致灯头和玻壳脱落。玻壳和灯头的连接过渡位置要做圆弧过渡处理，避免应力集中导致玻壳受外力时从连接部位碎裂，两个定位凸点和灯头壳体的连接根部要做小圆角处理，提升凸点的结构强度，避免安装时凸点受剪切力断裂。
