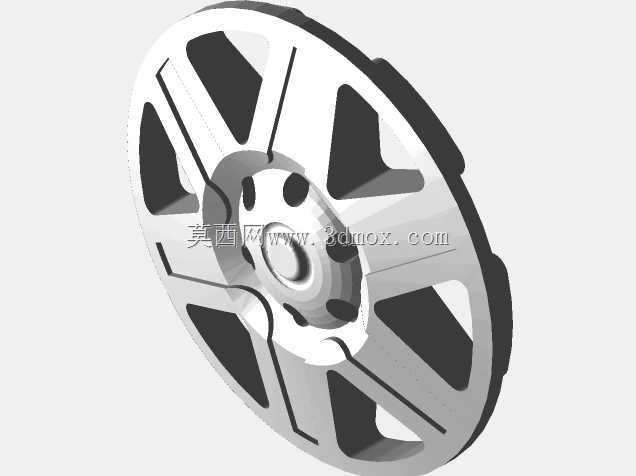

日常做整车底盘行走系统匹配时,轮毂是连接轮胎与车桥传动端的核心承载部件,这款合金车轮的结构设计,首先要兼顾乘用车日常铺装路面行驶的承载需求,同时要适配常规家用车型的制动系统安装空间。先从安装边界说起,轮毂中心的定位孔是与车桥轴头配合的核心基准,设计时严格控制孔位的同轴度公差,避免装车后出现高速行驶的径向跳动问题;围绕中心孔均匀分布的螺栓孔,匹配常规乘用车型的孔距参数,安装面做了平整的铣削加工处理,保证轮毂与轴头法兰面完全贴合,避免长期行驶后出现螺栓松动的隐患。轮辐部分采用了大镂空的多辐条布局,这种设计并非单纯追求外观效果,首先是为了给制动卡钳留出足够的避让空间,日常行驶中频繁制动会产生大量热量,
大镂空结构可以让行驶中的气流直接穿过轮辐间隙,带走制动盘与卡钳表面的热量,避免制动系统出现热衰减,影响制动效能;同时辐条的造型做了渐变的厚度过渡,靠近中心安装座的位置辐条截面更厚,承载应力更集中的区域做了结构加强,往轮辋方向延伸时辐条厚度逐步收窄,在保证整体结构强度满足额定载荷要求的前提下,尽可能降低轮毂自身的转动惯量,减轻车辆非簧载质量,提升悬挂系统的响应速度,优化日常行驶的操控质感与乘坐舒适性。轮辋部分的胎圈座结构严格匹配常规真空轮胎的安装尺寸,轮缘位置做了凸起的加强结构,避免车辆在转向或者胎压不足行驶时,轮胎出现脱圈的风险,轮辋的槽底深度也做了合理设计,既保证轮胎安装时可以顺利压入到位,又不会因为槽深过大影响整体的结构刚度。
从实际应用场景来看,这类合金车轮主要适配普通家用乘用车辆,日常行驶中需要承受车辆垂直方向的载荷,同时还要传递驱动与制动时的扭矩,以及转向时的横向作用力,所以在结构建模时,每一处辐条与轮辋、中心安装座的连接位置都做了圆弧过渡处理,避免应力集中导致的结构疲劳开裂,哪怕是经过路面减速带、坑洼路面产生瞬时冲击载荷时,应力可以沿着圆弧过渡面均匀分散,不会在连接位置出现应力峰值。设计过程中也充分考虑了后期的动平衡适配需求,轮毂整体的壁厚分布做了均匀性优化,减少装车时需要添加的平衡块重量,同时轮辋边缘预留了平衡块的安装位置,不会因为辐条造型影响动平衡操作。另外轮辐表面的造型凹槽,除了视觉上的层次感,实际也能在一定程度上引导气流,
顺着辐条方向流向制动系统,强化散热效果,同时凹槽的走向也顺着轮毂旋转的受力方向布置,不会额外增加结构的应力负担。很多新手建模时容易忽略轮毂与周边部件的间隙匹配,这款结构在设计时就预留了足够的制动系统避让空间,哪怕是搭载大尺寸通风制动盘的车型,也不会出现轮毂与卡钳干涉的问题,同时轮辐的外端面与轮缘的高度差也做了控制,避免日常停车靠近路肩时刮伤辐条表面。从材料应用的角度,这类合金车轮一般采用铝合金材质压铸成型,所以建模时所有的壁厚都控制在压铸工艺允许的范围内,避免出现壁厚差异过大导致的压铸缺陷,各个位置的拔模角度也做了合理设置,方便后续的模具开模与量产加工,不会出现结构倒扣导致的脱模困难问题。
