羽毛球拍成型用滑块抽芯注塑模具结构

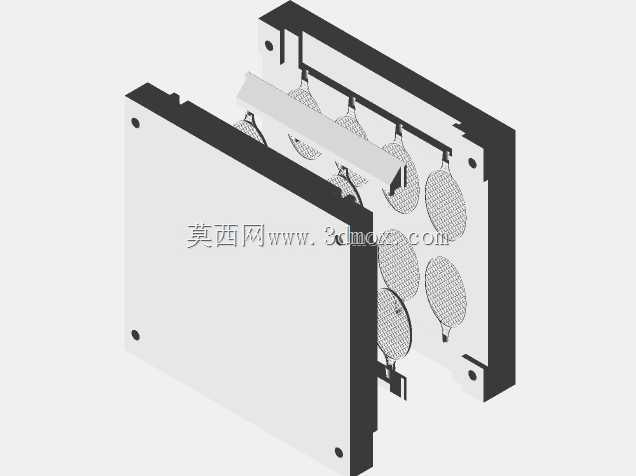

　　这套模具针对羽毛球拍框的一体注塑成型设计，采用滑块抽芯结构解决拍框异形曲面、侧凹结构的脱模难题，适配量产场景下的连续注塑作业需求。日常生产中，这类模具安装在卧式注塑机的动定模板间，匹配常规注塑机的拉杆间距、模厚安装范围，无需额外改装设备即可快速上机调试，适配中小型运动器材加工厂的批量生产节奏，单模次可成型多件拍框坯件，能有效平衡单件成型周期与生产能耗。

　　从结构功能来看，模具的定模部分设置整体式型腔，直接成型拍框的外轮廓曲面，型腔表面做抛光处理保证拍框外表面的光洁度，减少后续喷涂、打磨的工序余量；动模侧设置多组滑块抽芯机构，对应拍框内侧的穿线孔凸台、侧凹加强筋结构，开模过程中滑块沿预设导轨方向平稳滑移，先完成侧抽芯动作再顶出制品，避免硬顶造成的拍框变形、筋位断裂问题。滑块的锁紧采用楔紧块结构，合模时楔紧块完全贴合滑块背面，承受注塑过程中型腔的熔融塑料压力，防止滑块移位导致拍框出现飞边、尺寸超差问题。

　　设计过程中优先考虑了成型收缩率的补偿，针对常用的玻纤增强尼龙拍框材料，在型腔、型芯尺寸计算时预留了均匀的收缩余量，保证成型后的拍框尺寸符合装配要求，拍框与拍杆的连接位尺寸公差控制在装配允许范围内，无需二次修配即可完成后续组装。冷却水道的排布沿拍框的环形轮廓均匀布置，距离型腔表面的距离保持一致，保证成型过程中拍框各部位冷却速率均匀，避免因冷却不均导致的拍框翘曲、内应力集中问题，缩短成型冷却周期，提升整体生产效率。

　　模具的导柱导套设置在模架四角，合模时先完成导向定位，保证动定模的对中精度，避免型腔错位导致的拍框壁厚不均问题；顶出机构采用推杆+推板结合的方式，顶出力均匀分布在拍框的非外观面，顶出过程平稳无冲击，不会在拍框表面留下明显顶痕，减少后续外观处理的工作量。排气槽开设在型腔末端、滑块与模仁的贴合面位置，深度控制在塑料溢边值以内，可快速排出型腔内的空气，避免拍框出现烧焦、缺胶、气泡等成型缺陷。

　　安装边界上，模具的总厚度、定位圈尺寸、浇口套球面半径均匹配通用卧式注塑机的安装参数，吊环孔设置在模架重心位置，方便模具吊装转运；模具的开模行程满足滑块抽芯的总行程需求，开模后有足够的取件空间，操作人员可快速取出成型后的拍框坯件，不会出现制品刮蹭型腔的问题。日常生产维护时，滑块的导轨面、导柱导套部位预留了润滑注油位置，可定期加注润滑脂减少运动部件磨损，延长模具整体使用寿命，适配长期连续量产的使用需求。
