迷你羽毛球拍玩具结构三维设计

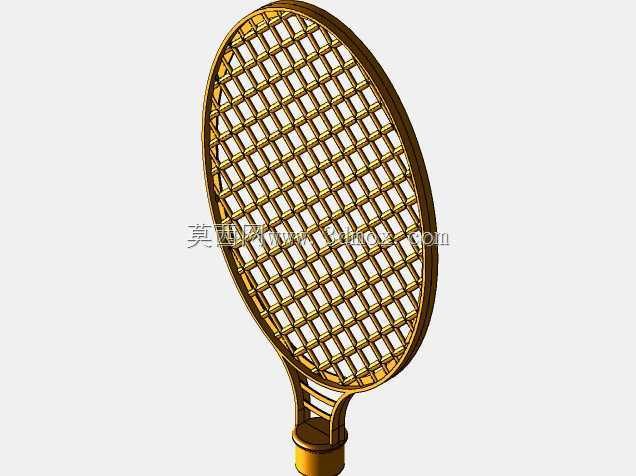

　　这款迷你羽毛球拍玩具的结构设计，首先要兼顾玩具类产品的使用安全与把玩手感，整体结构拆分后可分为拍框、编织网面、拍颈衔接段、握持手柄四个独立部分，各部分的衔接公差控制在0.1mm以内，避免装配后出现松动晃动感。从实际应用场景来看，这类缩小比例的球拍零件主要适配桌面微缩场景摆件、儿童益智拼装玩具套装、盲盒手办的运动主题配件，也可作为结构设计初学者练习曲面建模、网格阵列特征的典型练习案例。拍框部分采用椭圆流线型轮廓，整体外轮廓最大长度控制在120mm，拍框最宽处宽度为75mm，框体截面做了圆角过渡处理，边缘无尖锐棱角，完全符合玩具产品的安全设计规范，框体内部预留了1.2mm宽的网面安装槽，槽深0.8mm，用于固定编织网面的边缘压条，

　　压条与安装槽采用过盈配合设计，不需要额外粘接即可实现网面的张紧固定。拍网部分采用等距网格阵列结构，横竖筋条交叉排布，筋条直径0.8mm，网格单格尺寸为4mm×4mm，阵列排布时完全贴合拍框的内曲面弧度，避免筋条与框体衔接处出现应力集中，筋条与拍框内壁的衔接位置做了0.5mm的圆角过渡，提升注塑成型时的材料流动性，减少成型后衔接位置的断裂风险。拍颈作为拍框与手柄的衔接结构，采用三段式渐变收窄设计，靠近拍框的位置宽度为18mm，逐步收窄至与手柄衔接处的10mm，衔接位置设置了2条加强筋，提升整体结构的抗扭强度，即使受到侧向的掰动作用力，也不会出现衔接处断裂的问题。手柄部分采用圆柱型握持结构，直径12mm，长度35mm，

　　表面做了细微的防滑纹理设计，纹理深度0.2mm，既不会硌手，也能提升把玩时的握持摩擦力，手柄与拍颈的衔接位置做了1mm的凸台定位结构，装配时可快速对准安装位置，降低装配难度。设计过程中优先考虑了注塑成型的工艺可行性，所有结构的拔模斜度控制在1.5°，没有倒扣结构，不需要复杂的抽芯模具即可实现批量生产，各部分的壁厚均匀控制在1.5mm，避免成型后出现缩痕、翘曲等质量缺陷。从安装边界来看，整拍装配完成后总长度为160mm，最大外轮廓尺寸不超过120mm×75mm×12mm，可适配常规的玩具包装盒型，不需要额外定制特殊尺寸的包装。网面的张紧度设计经过反复调整，既不会因为筋条过密导致整体重量偏大，也不会因为筋条过疏导致网面容易变形，

　　正常把玩按压时网面的形变量控制在2mm以内，松开后可快速回弹至初始状态。拍框的材质适配常规的ABS塑料，也可根据使用需求更换为PLA材质用于3D打印制作，结构本身不需要做额外调整即可适配两种不同的成型工艺。在结构验证阶段，重点测试了拍框与拍颈衔接位置的抗弯折性能，在10N的侧向作用力下，形变量不超过3mm，卸载后无永久变形，完全满足玩具类产品的耐用性要求。手柄的尾部做了平切处理，可直接直立放置在桌面，作为小摆件使用时不需要额外的支撑底座，摆放稳定性更好。整体结构没有多余的装饰性特征，所有曲面过渡都遵循流体力学的流线型设计，视觉上与真实的羽毛球拍比例保持一致，缩小后没有出现比例失真的问题，各部分的尺寸比例严格参照专业羽毛球拍的比例等比缩放，保证视觉上的真实感。
