混炼机磨床配套铸铁壳体结构设计

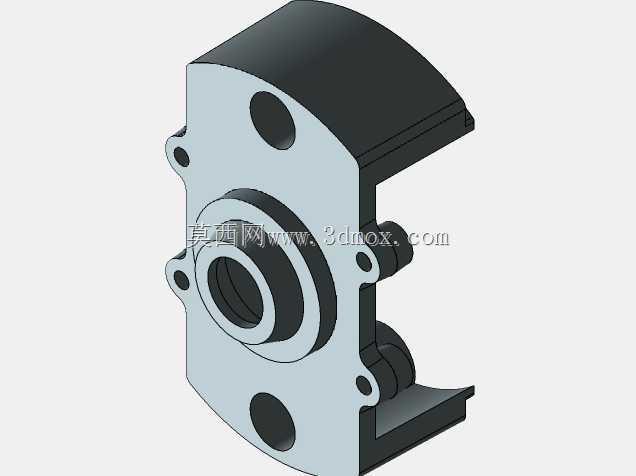

　　在橡塑混炼生产线的配套磨修工位上，这类壳体铸件是承载磨床主轴传动组件的核心支撑构件，日常生产中需要承受磨头高速运转带来的径向跳动载荷，同时还要适配混炼工序后辊面修磨时的间歇性冲击，因此结构设计上优先考虑了刚性与安装适配性的平衡。从实际安装场景来看，该铸件需要直接对接磨床的进给滑台端面，侧面的大直径同轴孔组用于穿装主轴轴承座，孔位的同轴度公差需要控制在0.02mm以内，才能保证磨头运转时不会出现偏磨，避免影响混炼辊面的修磨精度。周边分布的小直径通孔为安装固定孔，孔位的位置度公差按照IT7级设计，安装时可以直接与滑台的预制螺孔对位，不需要现场二次配钻，能大幅缩短设备检修时的部件更换周期。

　　设计过程中，铸件主体采用了不等厚的壁板结构，主轴安装位的壁面厚度比周边区域厚40%，主要是因为该区域是载荷集中区，加厚处理可以在不额外增加整体铸件重量的前提下，提升核心承载位的结构强度，避免长期受载出现应力变形。侧面的弧形轮廓并非造型装饰，而是为了避让磨床滑台的弧形防护罩，安装后可以和防护罩形成完整的封闭腔体，阻挡磨修过程中产生的金属碎屑、切削液飞溅进入传动腔，保护内部的轴承与传动齿轮。上下分布的两个沉孔是润滑油路的预留安装位，后期可以加装注油嘴与油路管道，直接对主轴轴承进行定期润滑，不需要拆解整个壳体就能完成维护操作。

　　从安装边界来看，该铸件的轴向总长度适配现有磨床滑台的安装行程，安装后主轴的伸出长度刚好匹配混炼辊的修磨工作面距离，不需要额外加装延长轴套，减少了传动链上的连接环节，也就降低了连接位的跳动误差。铸件的分型面设置在侧面法兰的结合面上，铸造时的拔模斜度控制在1°以内，既可以保证铸件顺利脱模，也不会因为斜度过大导致后续机加工的余量过多，减少原材料浪费与机加工工时。铸件的边角位置全部做了R3-R5的圆角过渡，一方面是避免铸造时出现应力集中导致的冷裂缺陷，另一方面也可以减少安装过程中尖锐边角对操作人员的划伤风险。

　　在实际工况适配性上，该铸件的内腔预留了传动齿轮的安装空间，齿轮啮合侧的壁面做了加厚处理，同时设计了加强筋结构连接主轴孔位与侧壁安装位，进一步提升整体刚性，即使在磨头满负荷进给修磨混炼辊面的硬层时，壳体的形变量也能控制在允许范围内，不会出现因为壳体变形导致的齿轮啮合异响、轴承偏磨等问题。侧面伸出的小型凸台结构是行程开关的安装位，安装后可以精准限制磨头的进给极限位置，避免进给超程导致磨头碰撞混炼辊面，造成设备损坏。整个铸件的材质选用灰铸铁HT250，这种材料本身具备良好的减震性能，可以吸收磨头高速运转时产生的震动，降低磨修过程中的震纹出现概率，提升辊面修磨后的表面质量，同时灰铸铁的铸造性能优异，适合这类结构相对复杂的壳体类零件生产，成品率更高，生产成本也更可控。
