间接挤压压力机进给传动机构设计

项目分类:压力机 发布时间:2021-12-19 ID:461656
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计
  • 间接挤压压力机进给传动机构设计

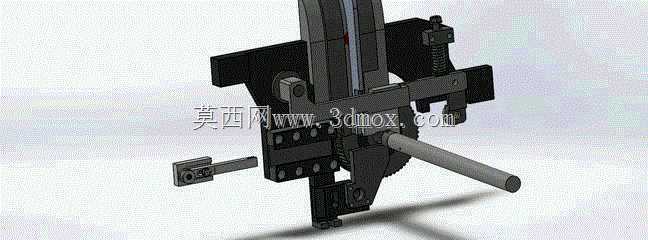

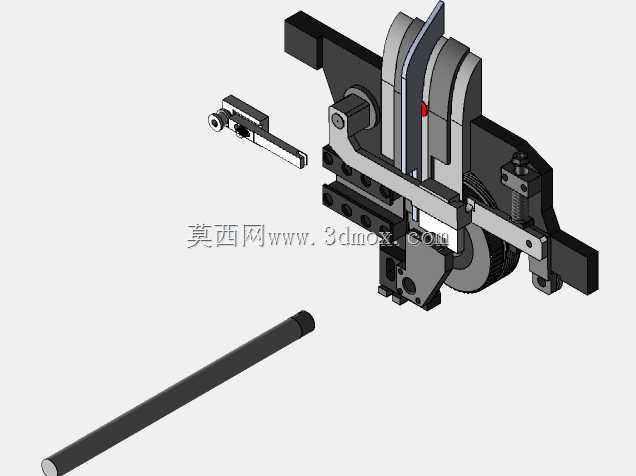

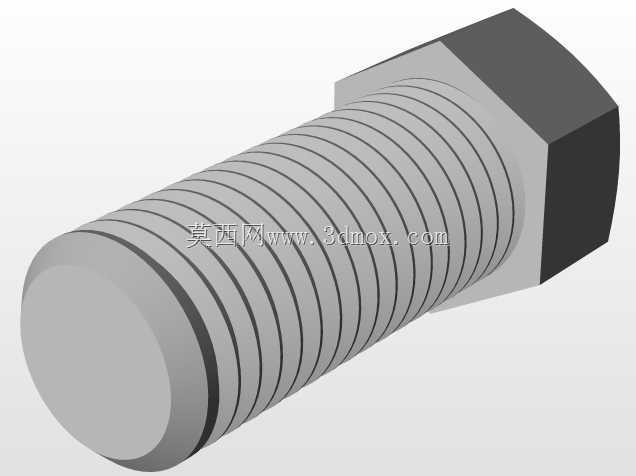

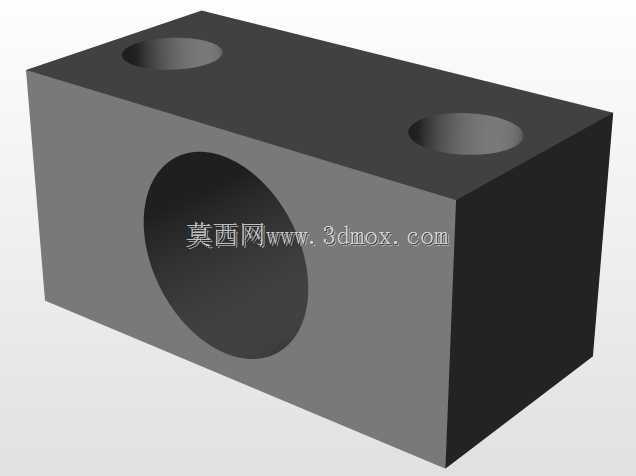

  在金属塑性成形加工领域,间接挤压工艺因坯料变形抗力分布均匀、制品尺寸精度高、模具受力状态更合理的特点,被广泛应用于有色金属型材、复杂截面零部件的批量生产环节,而进给系统作为间接挤压压力机的核心执行单元,直接决定了坯料输送的位置精度、进给步距一致性以及整机连续运行的稳定性,是挤压设备设计过程中需要重点校核的结构模块。这套进给机构的整体布局围绕压力机的立式挤压工位做适配设计,核心传动路径采用齿轮齿条啮合搭配直线导向副的组合形式,区别于传统液压缸直推式进给结构,机械传动的形式能够在长行程进给场景下保持更稳定的速度输出,避免液压系统常见的爬行、位置漂移问题,尤其适合连续挤压工况下的频繁往复进给动作。从结构组成来看,

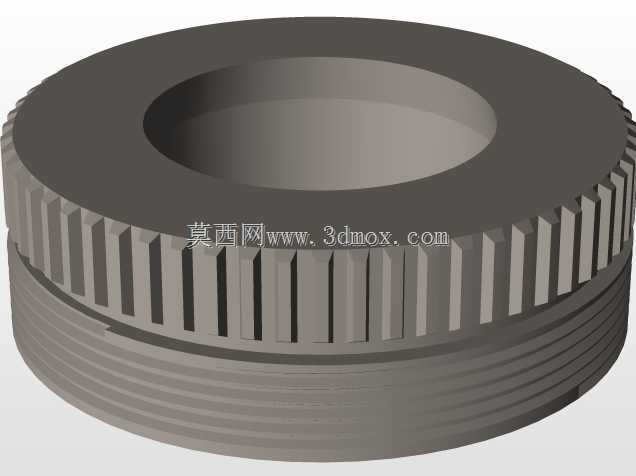

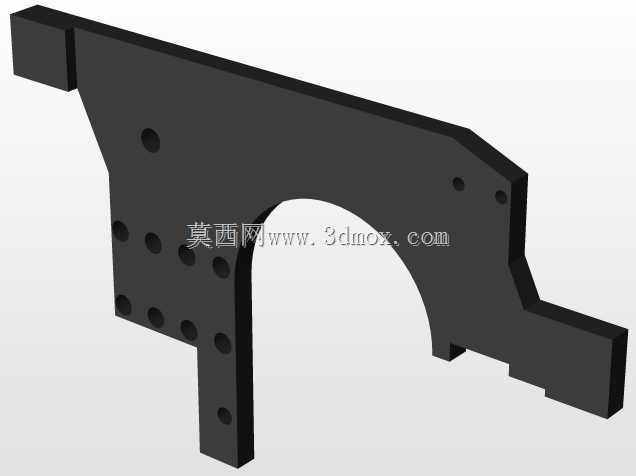

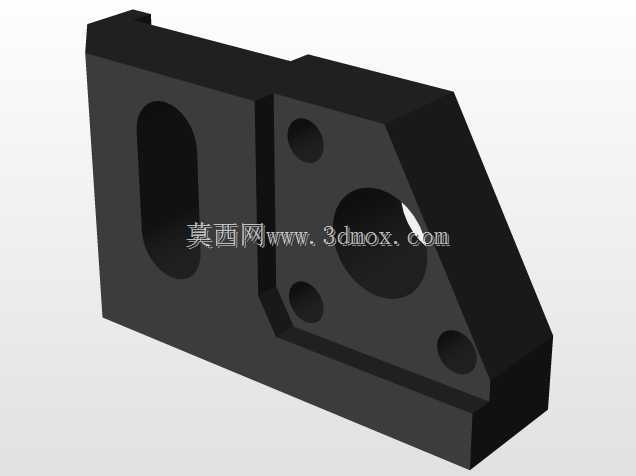

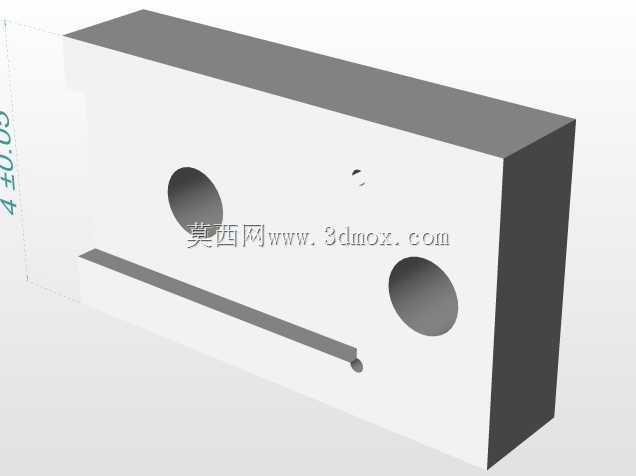

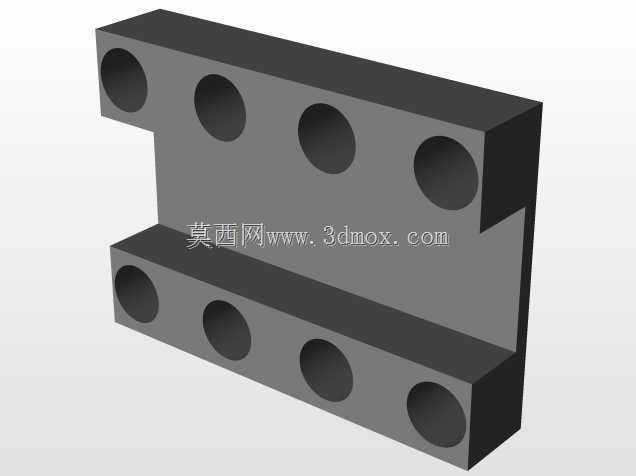

  机构的承载主体采用型钢焊接后整体去应力处理的安装基座,基座上预留了与压力机机身立柱连接的标准化安装孔位,安装边界的孔距公差控制在±0.02mm范围内,能够直接适配多数通用型立式挤压压力机的机身接口,不需要对原有设备主体做额外的改造加工,降低了设备升级改造成本。进给滑台部分采用双侧矩形导轨做导向支撑,导轨面经过高频淬火处理后硬度达到HRC58-62,配合镶嵌式聚四氟乙烯耐磨导轨软带,能够在长期承受坯料推送反作用力的工况下保持导向精度,滑台的有效进给行程覆盖150-450mm的调节范围,可通过调整齿条端部的限位挡块位置适配不同长度规格的坯料送料需求。驱动端的齿轮组件采用变位齿轮设计,通过合理的变位系数修正抵消齿条啮合过程中的侧隙,

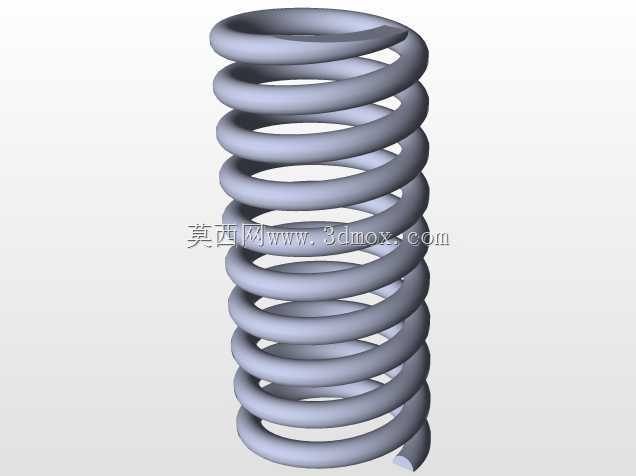

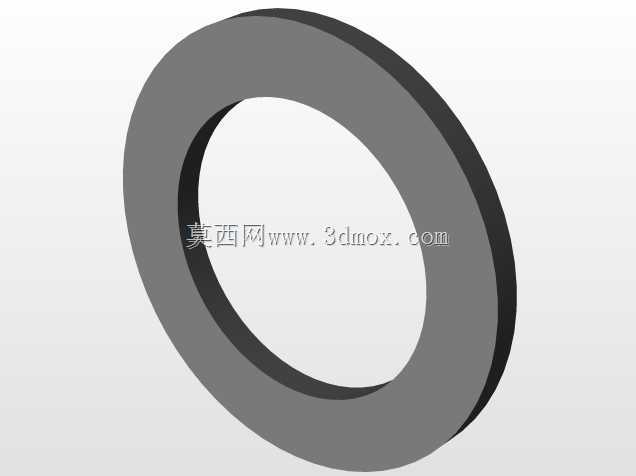

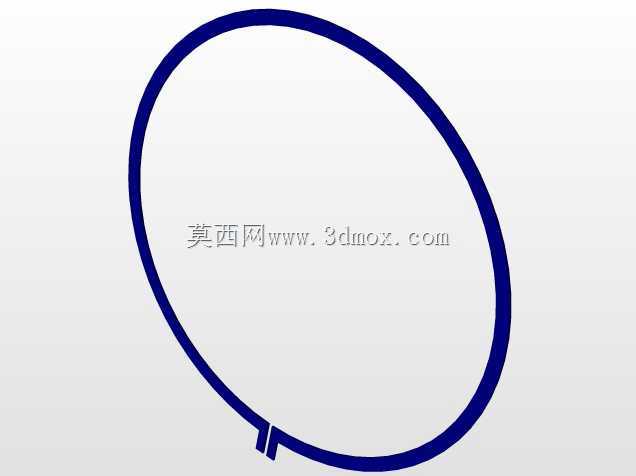

  传动回差控制在0.05mm以内,保证每次进给的步距精度满足挤压工艺的定位要求,齿轮轴的支撑端采用成对安装的角接触球轴承,能够同时承受径向进给反力与偏载产生的轴向力,避免长期运行过程中出现轴系窜动问题。坯料夹持端设计了自适应定心夹具,夹具的V型块夹持面可根据坯料直径做快速更换,夹持力通过内置的碟形弹簧提供稳定输出,配合末端的行程触发装置,能够在坯料输送到位后自动发出信号触发挤压工位动作,整个进给循环的动作逻辑与压力机主滑块的运动曲线做了时序匹配,在主滑块完成挤压回程动作后,进给机构才会启动下一次送料动作,避免运动干涉。在实际生产场景中,这套进给系统可适配铜、铝、镁合金等多种有色金属的间接挤压加工,既可以用于棒材、

  管材等常规型材的连续挤压送料,也能通过更换夹具适配异形截面坯料的精准送进,相比传统的手动送料或者单缸直推送料结构,机械传动的形式维护成本更低,传动效率更高,在连续24小时运行的批量生产场景下,进给步距的稳定性能够保持在99.5%以上,有效降低因送料位置偏差导致的挤压件废品率。设计过程中针对机构的受力状态做了全工况的载荷校核,在最大160吨挤压力的反作用工况下,进给滑台的最大变形量不超过0.03mm,导轨面的比压控制在耐磨材料的允许承载范围内,齿轮齿条的接触疲劳强度、弯曲疲劳强度均满足10年以上的使用寿命要求,所有润滑点均采用集中供油的设计,日常维护过程中不需要拆解结构即可完成润滑脂加注,降低了设备运维的工作量。机构的整体外形尺寸控制在长680mm、宽320mm、高750mm的范围内,安装时不需要额外占用压力机两侧的操作空间,预留的传感器安装接口可直接接入设备的PLC控制系统,实现进给速度、进给位置、夹持状态的实时监测,适配不同自动化程度的挤压生产线改造需求。
