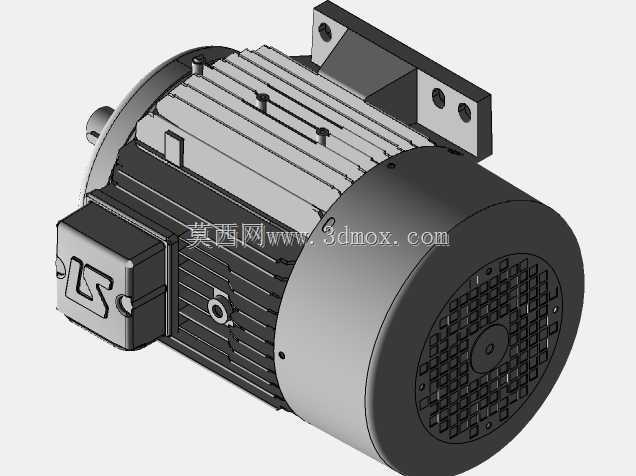

三相异步卧式工业驱动电动机结构

　　这款卧式安装的工业驱动电动机，是工业传动系统里最常见的动力输出核心部件，从车间里的皮带输送机、小型机床主轴驱动，到自动化生产线的辊道传动、配套减速机的动力输入，再到农用加工设备、小型风机水泵的动力源，几乎覆盖了通用工业场景里80%的定速动力需求。做结构设计的时候首先要考虑的是安装兼容性，机座上的底脚安装孔位严格遵循通用电机的安装尺寸规范，孔距、孔径、底脚平面的平面度公差都控制在通用互换要求范围内，不管是替换旧设备上的同功率电机，还是给新做的设备做配套，都不用额外改动机架的安装位，能直接适配市面上绝大多数标准安装基座。

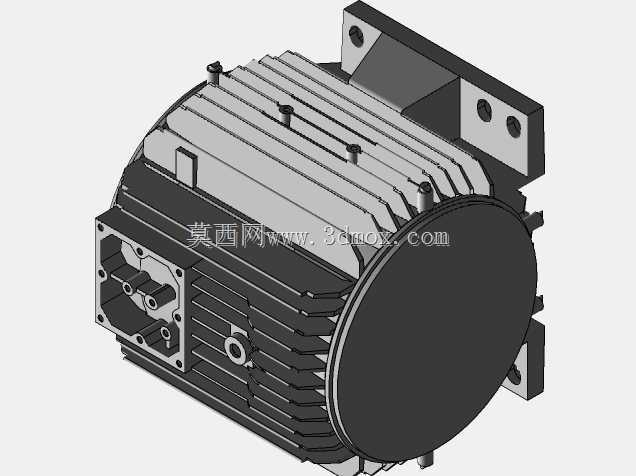

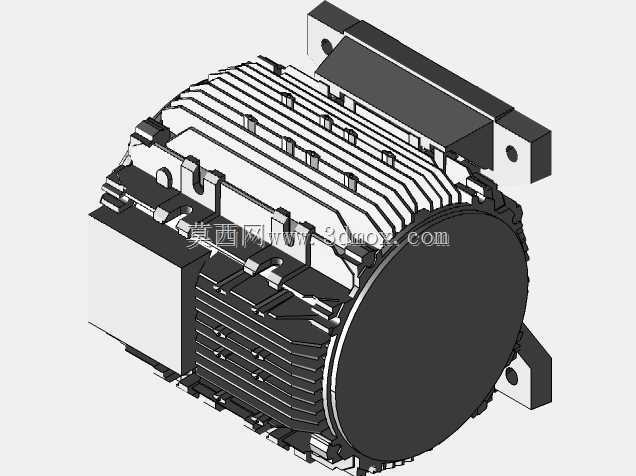

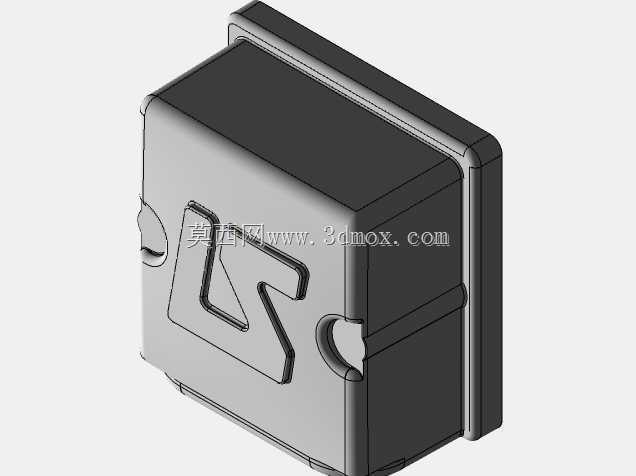

　　从结构设计逻辑来看，整个电机的壳体采用散热筋一体化的铸铁结构，不是那种拼接式的薄壳，外壳上沿轴向排布的散热筋，筋条的高度、间距都是经过热平衡校核的，电机满负荷连续运行的时候，定子绕组产生的热量能通过铁芯快速传导到机壳，顺着散热筋和流通空气完成热交换，不用额外加装独立散热风机就能满足F级绝缘的温升要求，既减少了额外的故障点，也压缩了整机的轴向安装尺寸。接线盒的位置设置在机座侧方，预留的进线口尺寸适配常规的工业电缆防水接头，接线腔内部有足够的空间完成星三角启动的接线操作，不用额外拉扯线缆，盒盖的密封结构能阻挡车间里的粉尘、切削液溅入，满足常规工业环境的防护要求。

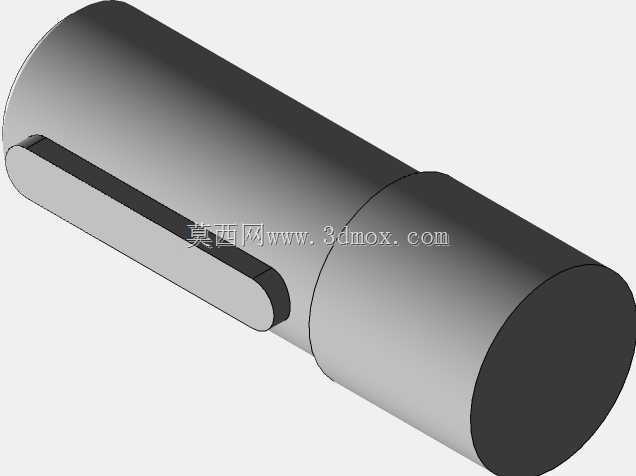

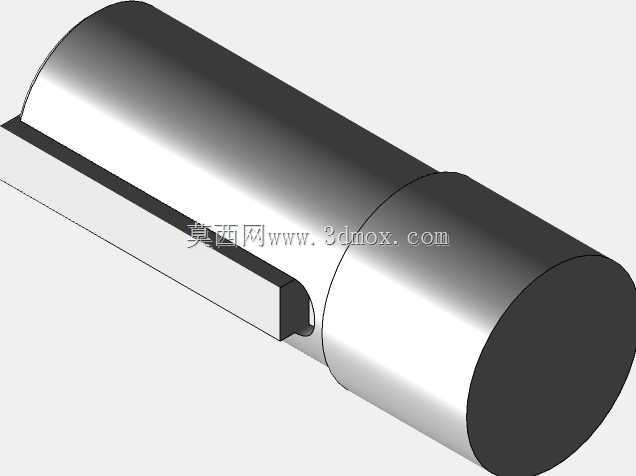

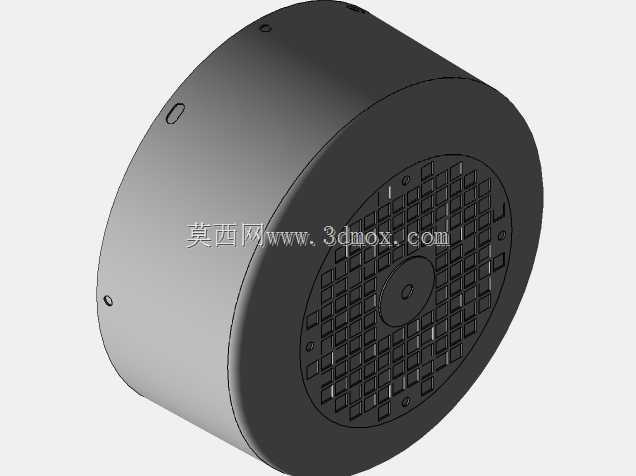

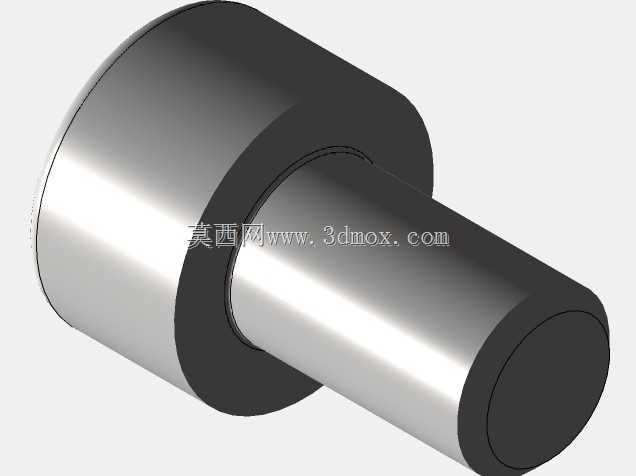

　　输出轴端的尺寸配合公差严格按照传动配合要求设计，轴伸端的键槽尺寸适配标准平键，不管是直接装联轴器连负载，还是装皮带轮、链轮做传动，都能保证扭矩传递的可靠性，不会出现跑圈、键槽压溃的问题。后端的风罩采用格栅式结构，格栅的开孔大小既保证了足够的进风面积，又能防止车间里的杂物、碎屑被吸入风叶打坏绕组，风罩和机座的连接采用卡扣加拉紧螺丝的固定方式，日常维护清理散热通道的时候不用完全拆螺丝就能快速取下，维护效率很高。

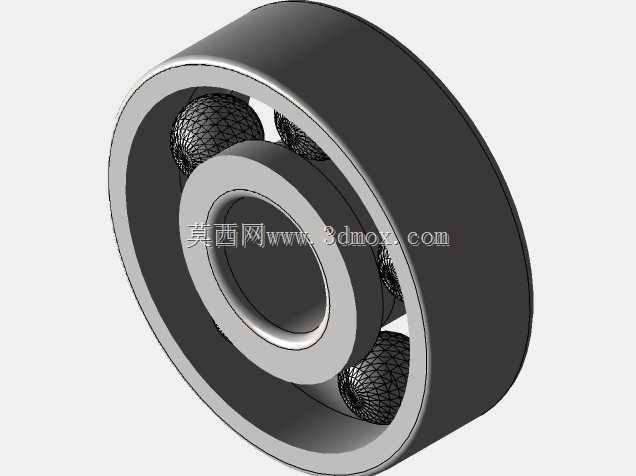

　　设计的时候还要考虑安装边界的问题，整机的轴向总长度、径向最大直径都控制在同功率段标准电机的尺寸范围内，底脚到轴中心的高度严格遵循标准中心高尺寸，设备设计人员做布局的时候，不用特意预留额外的安装空间，直接按照标准电机的安装边界预留位置就行。端盖和机座的配合采用止口定位，装配的时候同轴度能得到保证，运行的时候转子的跳动量控制在允许范围内，不会出现扫膛的问题，轴承位的尺寸公差配合经过校核，既能保证轴承外圈的固定可靠性，又不会因为过盈量太大导致轴承运行温升过高，延长轴承的维护周期。

　　从实际使用的角度来说，这种结构的电机对工况的适应性很强，不管是连续运行的输送线，还是间歇启停的小型加工设备，只要负载扭矩匹配、供电稳定，就能长期稳定运行。建模的时候所有的配合面、安装孔位、外形尺寸都按照实际加工要求做了细节还原，没有做简化处理，不管是用来做设备布局的干涉检查，还是做教学演示的结构拆解参考，或者是做二次改型设计的基础模型，都能直接使用，不用再重新核对安装尺寸和结构细节。比如做生产线布局的时候，把这个模型导入装配体，就能直接核对电机和周边机架、传动部件的间隙，提前发现安装干涉的问题，避免实际加工装配的时候才发现尺寸冲突，减少现场改造成本。另外接线盒的可旋转结构也做了还原，实际安装的时候可以根据进线方向调整接线盒的朝向，模型里也保留了这个转动自由度，做布线设计的时候能更贴合实际安装场景，不用再单独调整模型角度。
