Nema17电机5mm轴径3D打印耦合连接件

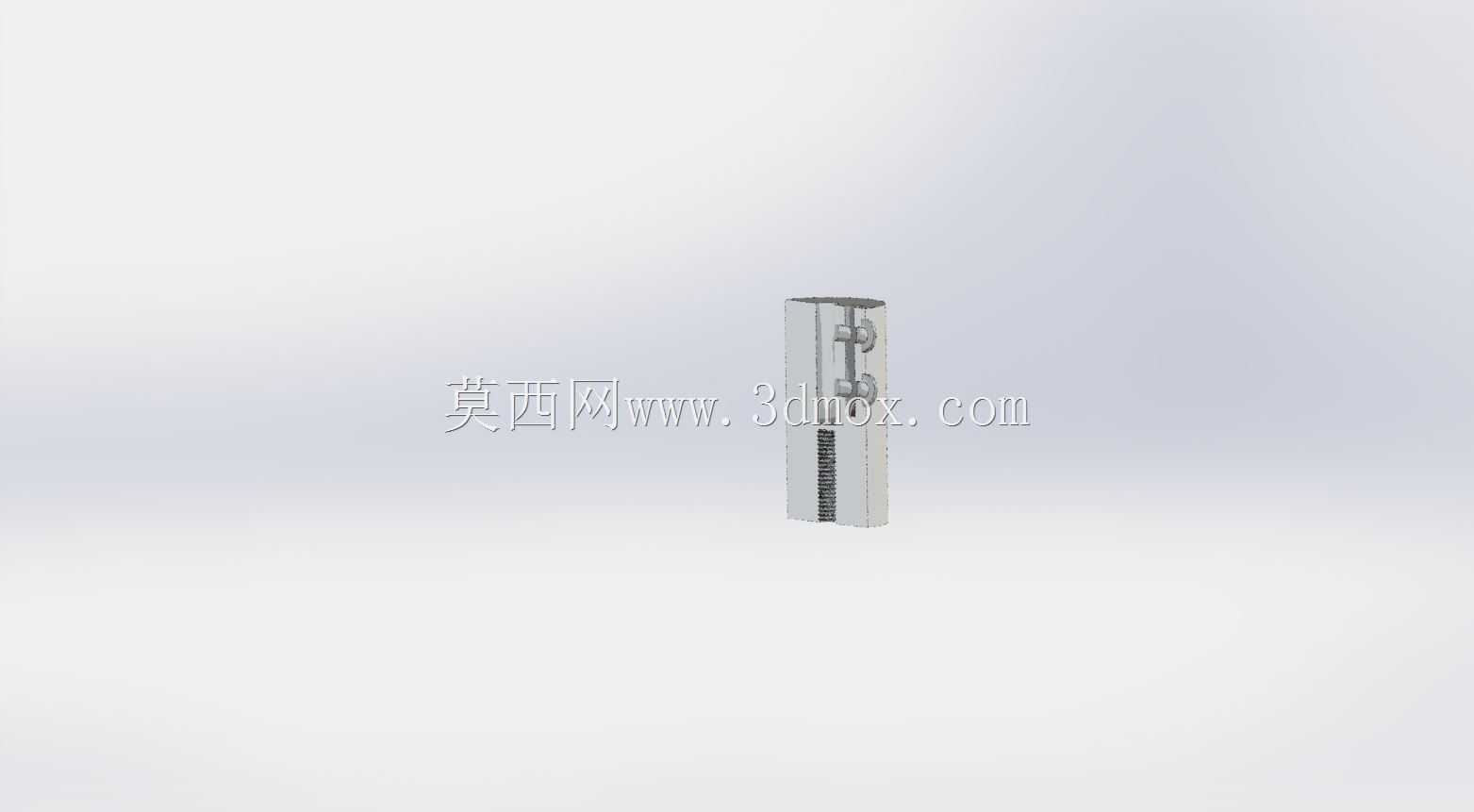

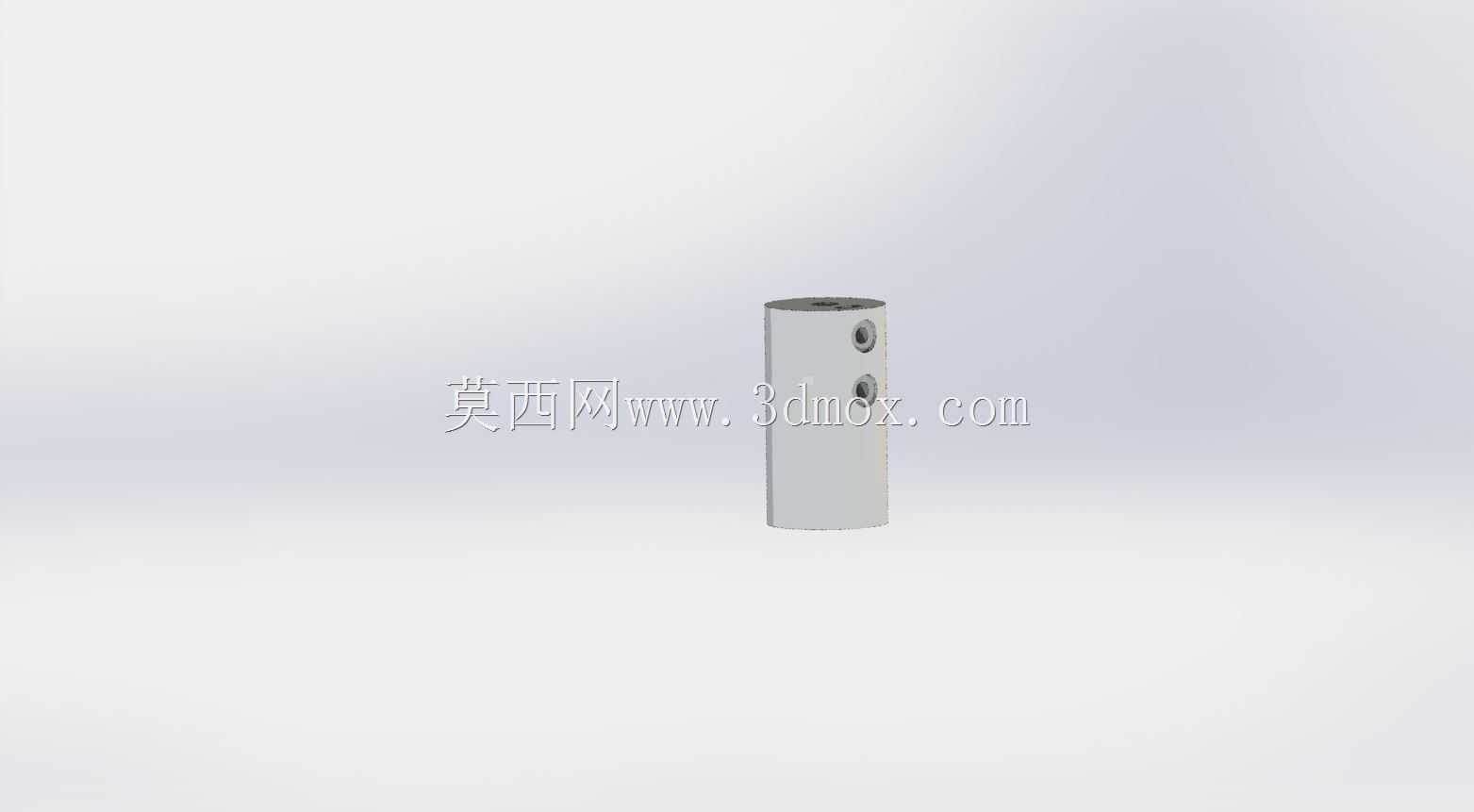

　　在桌面级FDM3D打印机的传动链路搭建中，电机与传动丝杆的同轴度偏差一直是影响打印精度的核心痛点之一，这款适配Nema17规格步进电机的耦合连接件，正是针对桌面级设备的紧凑安装空间、小扭矩传动场景设计的轴系对接部件。日常设备调试中，不少DIY玩家或小型设备厂商会遇到电机轴与丝杆安装不同心的问题，硬连接状态下会导致电机运转阻力增大、丝杆跳动，最终表现为打印件层纹错乱、Z轴丢步甚至电机过热烧毁，这款耦合件的核心作用就是在传递扭矩的同时，补偿两轴间的径向、角向少量偏移，抵消安装误差带来的附加载荷。从结构设计来看，整体采用圆柱式外形，没有多余的外凸结构，能适配多数桌面级3D打印机Z轴或X/Y轴传动端的狭窄安装腔，不会和周边的型材框架、

　　同步带轮、限位开关产生运动干涉。一端的内孔适配Nema17步进电机的标准5mm输出轴，另一端内孔匹配同直径的T型丝杆或光杆传动端，区别于传统顶丝式联轴器的单点锁紧，这款耦合件配套2个M3x8mm螺栓与2个M3螺母实现双侧抱紧，锁紧时螺栓的压紧力均匀分布在轴的接触面上，不会像单顶丝那样在轴表面压出凹痕，也能避免设备长时间启停、正反转切换时出现的轴与联轴器打滑移位问题。设计阶段特意做了壁厚的均衡控制，既保证抱紧状态下筒身有足够的刚性传递步进电机的输出扭矩，不会因为扭矩过大出现筒身开裂，也预留了微量的弹性变形空间，允许两轴存在0.2mm以内的径向偏差与1°以内的角向偏差，刚好覆盖桌面级3D打印机手工装配时的常见误差范围，

　　不需要额外做高精度的同轴度校准就能顺畅运转。安装边界上，圆柱外形的外径尺寸控制在适配常规2020、2040型材安装位的范围，轴向长度也匹配Nema17电机输出轴的标准伸出长度，安装时不需要额外裁切丝杆或调整电机安装座的高度，直接将两端分别套入电机轴与丝杆轴，穿入螺栓逐步拧紧对角的两个螺母即可，锁紧力矩控制在1.2N·m左右就能达到足够的抱紧力，不会因为力矩过大压裂筒身或者挤伤轴表面。实际应用场景中，除了常规的桌面级FDM3D打印机Z轴传动对接，也可用于小型雕刻机、桌面级数控铣床的小扭矩轴系传动，只要是适配Nema17规格电机、5mm轴径的传动对接场景，都能通过这款耦合件实现稳定的扭矩传递，抵消安装误差带来的传动损耗。

　　不同于金属联轴器的高成本与过硬刚性，这款结构的耦合件在满足小扭矩传动需求的前提下，装配难度更低，对新手玩家更友好，不需要专业的同轴度校准工具就能完成装配，运转过程中也能吸收一部分电机带来的高频振动，降低设备整体的运行噪音，减少振动传导到打印平台导致的打印件表面振纹问题。结构上没有设计多余的减震槽或异形结构，圆柱外形的加工难度更低，不管是批量机加工生产还是用户自行通过FDM3D打印制作，都能轻松达到设计的尺寸精度，内孔的公差控制在H7级别，和5mm轴的配合间隙保持在0.01-0.03mm之间，既不会因为间隙过大出现传动空程，也不会因为间隙过小导致装配困难。在长期运转的可靠性方面，双侧抱紧的结构避免了单点顶丝容易松动的问题，即使设备长时间连续运行数百小时，只要螺栓没有出现松动，就能保持稳定的传动精度，不会因为联轴器打滑导致打印层厚偏移，有效提升3D打印成品的尺寸一致性与表面质量。
