带双面密封径向球面滑动轴承结构

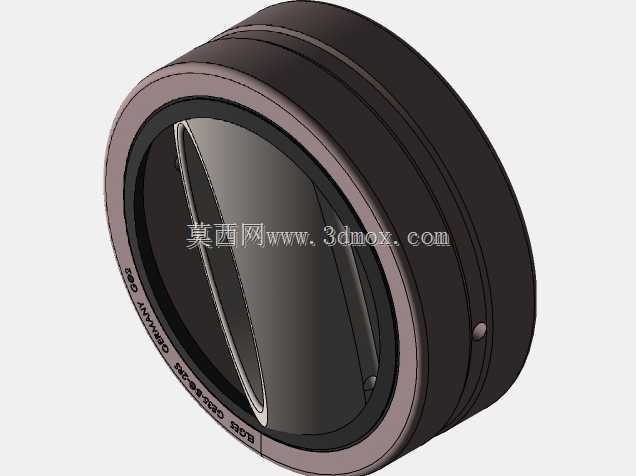

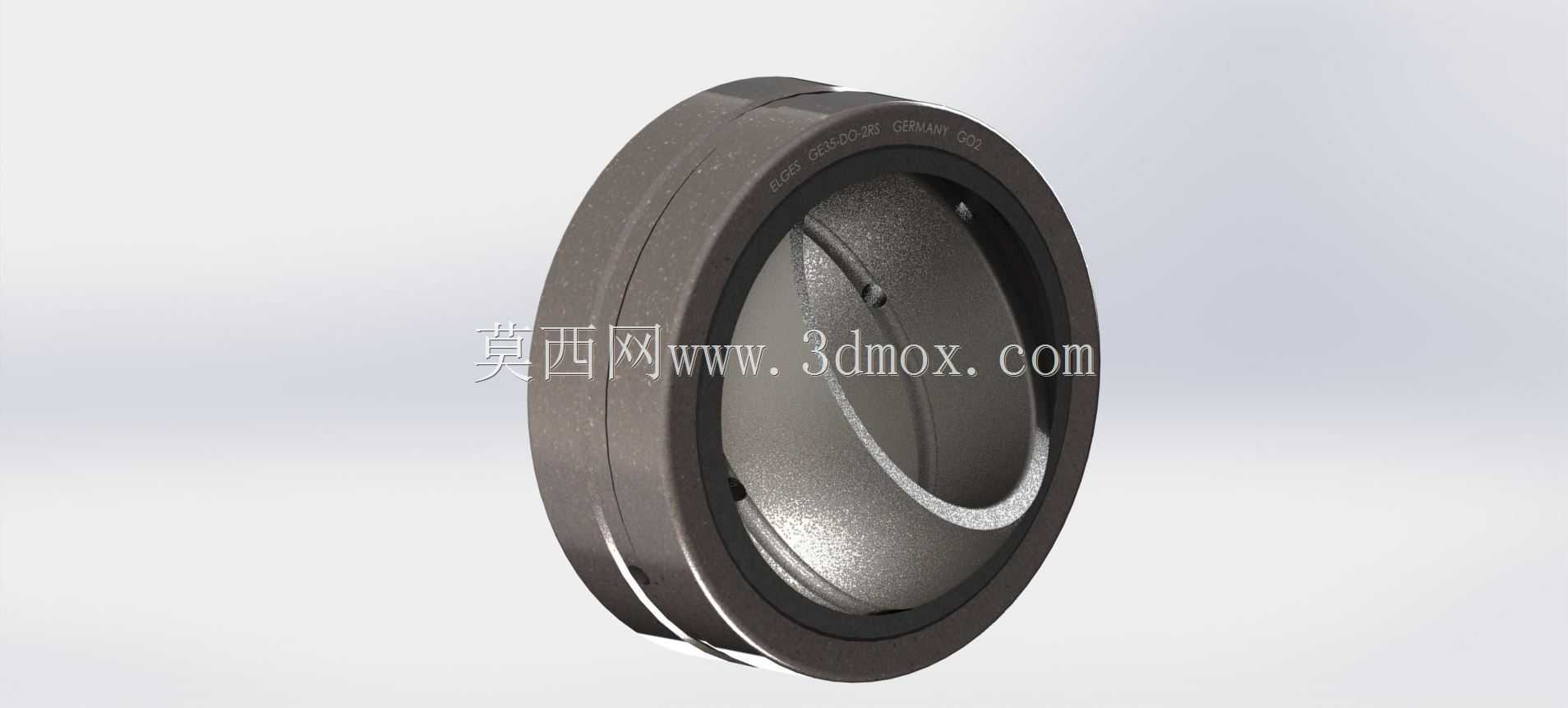

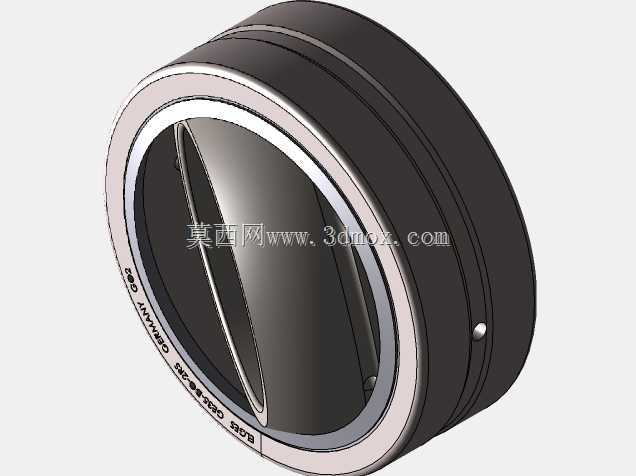

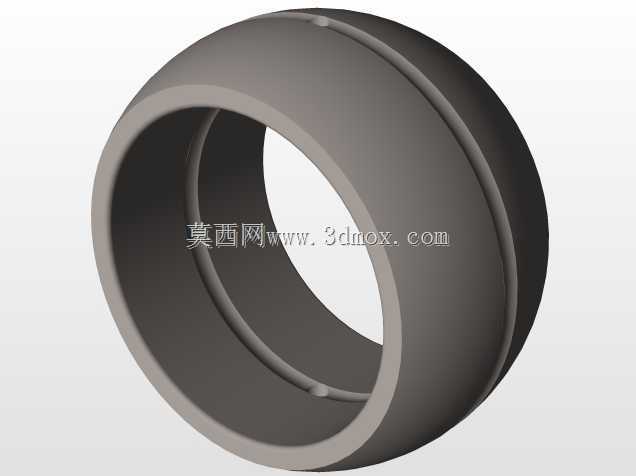

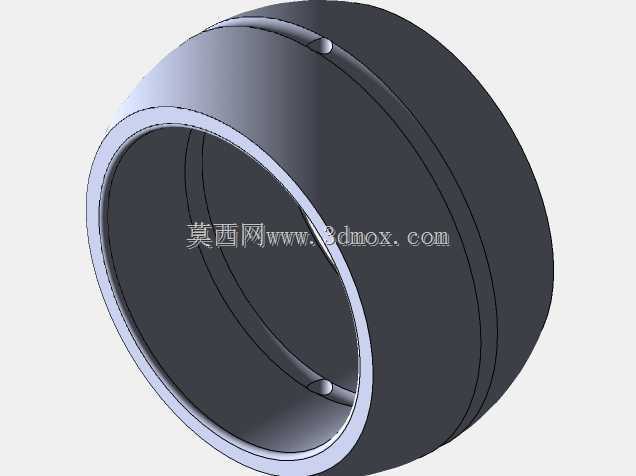

　　在工程机械铰接部位、液压油缸耳环连接、锻压设备摆杆支座这类存在偏摆角、往复摆动工况的传动节点中，径向球面滑动轴承是承担径向载荷同时补偿轴系不对中误差的核心零件，区别于常规滚动轴承依靠滚动体实现转动的结构，这类滑动轴承依靠内外圈的球面配合面实现相对滑动，能在安装同轴度存在偏差、作业过程中轴系受载产生挠曲变形时，避免配合面出现边缘卡滞、局部应力集中的问题。这款带双侧密封结构的径向球面滑动轴承，内圈外球面与外圈内球面采用精加工匹配，球面配合面的粗糙度控制在满足滑动摩擦的合理区间，配合面之间预留了均匀的润滑脂存储间隙，能在长期往复摆动的工况下保持稳定的摩擦系数，避免出现干磨导致的配合面拉伤、咬合失效。

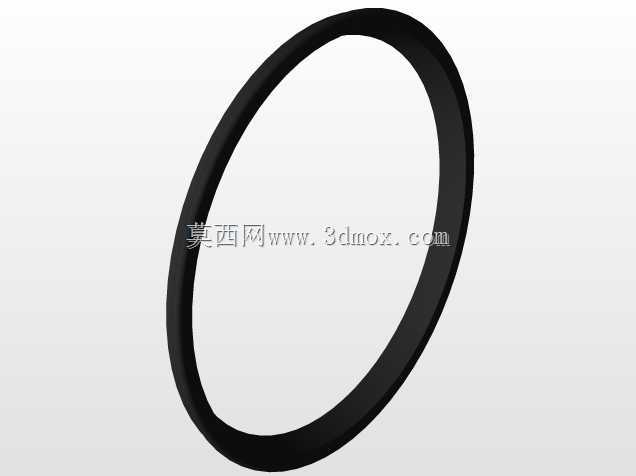

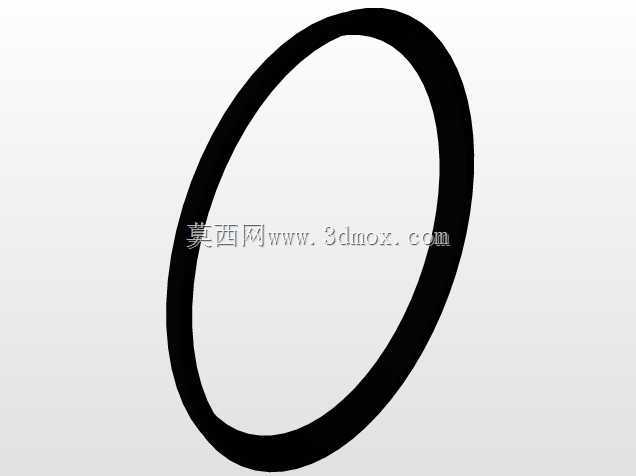

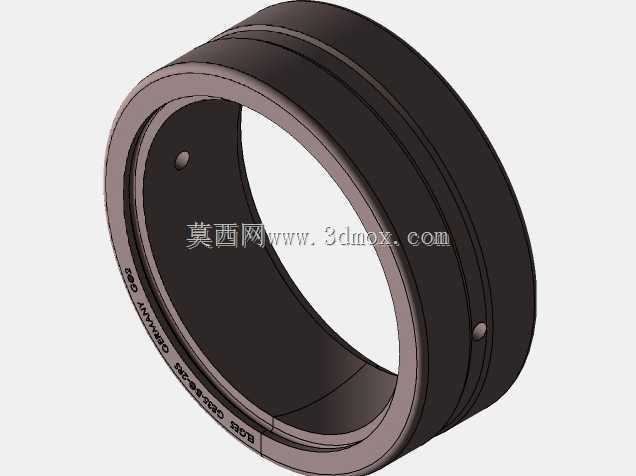

　　双侧的橡胶密封唇口贴合在内圈的外圆柱端面位置，密封唇采用过盈配合设计，既能阻挡外部工况中的粉尘、泥沙、切削液等杂质进入球面配合摩擦面，也能避免内部填充的润滑脂在往复摆动过程中被挤出，大幅延长维护周期，在矿山设备、建筑机械这类户外多尘工况下的适配性远高于开式球面滑动轴承。从安装边界来看，这类轴承的外圈采用标准圆柱外形，可直接压装入设备的铰接支座安装孔内，安装时需注意压装受力面只能作用在外圈端面，不能通过敲击内圈带动外圈压入，否则会导致球面配合面受冲击出现凹痕，直接影响转动灵活性。内圈为通孔结构，与连接轴采用间隙或过渡配合，根据工况载荷大小可选择不同的配合公差，当承受较大冲击载荷时可适当加大过盈量，避免内圈与轴出现相对转动磨损轴颈。

　　设计选型过程中，首先需要核算铰接点的径向静载荷、动载荷以及最大摆动角度，这款轴承的球面配合曲率设计允许内圈相对外圈存在一定角度的偏摆，能补偿安装时的孔轴同轴度误差，也能适应设备作业过程中结构件变形带来的角度偏移，相比带座外球面轴承，它的径向承载能力更高，结构更紧凑，适合安装空间受限的铰接部位。在实际设备维护中，这类带密封的球面滑动轴承在出厂时已经预填了适配的润滑脂，正常工况下不需要频繁补脂，当长期在重载、高频摆动工况下使用时，可通过外圈预留的润滑注油孔定期补充同牌号润滑脂，注脂时需要缓慢转动内圈，让润滑脂均匀分布在整个球面配合面上，避免局部缺脂。需要注意的是，这类轴承不能承受过大的轴向载荷，当铰接点存在复合载荷时，

　　需要搭配推力垫片或者组合式关节轴承使用，避免密封唇受轴向力出现翻边、密封失效的问题。在三维建模过程中，需要重点还原球面配合的曲率尺寸、密封唇的截面形状以及外圈的安装倒角，这些细节直接影响后续装配干涉检查、载荷仿真分析的准确性，尤其是密封唇与内圈的配合过盈量，建模时需要按照实际公差带预留合理的压缩量，才能在虚拟装配中准确模拟密封件的装配状态，避免实际生产装配时出现密封件装不到位、密封失效的问题。在输送线摆动辊道、农机具悬挂铰接点、自动化设备的摆臂转轴位置，这类密封型径向球面滑动轴承都能稳定发挥作用，它不需要像滚动轴承那样保持严格的同轴度要求，能降低结构件的加工精度要求，在保证传动可靠性的同时控制整体制造成本。
