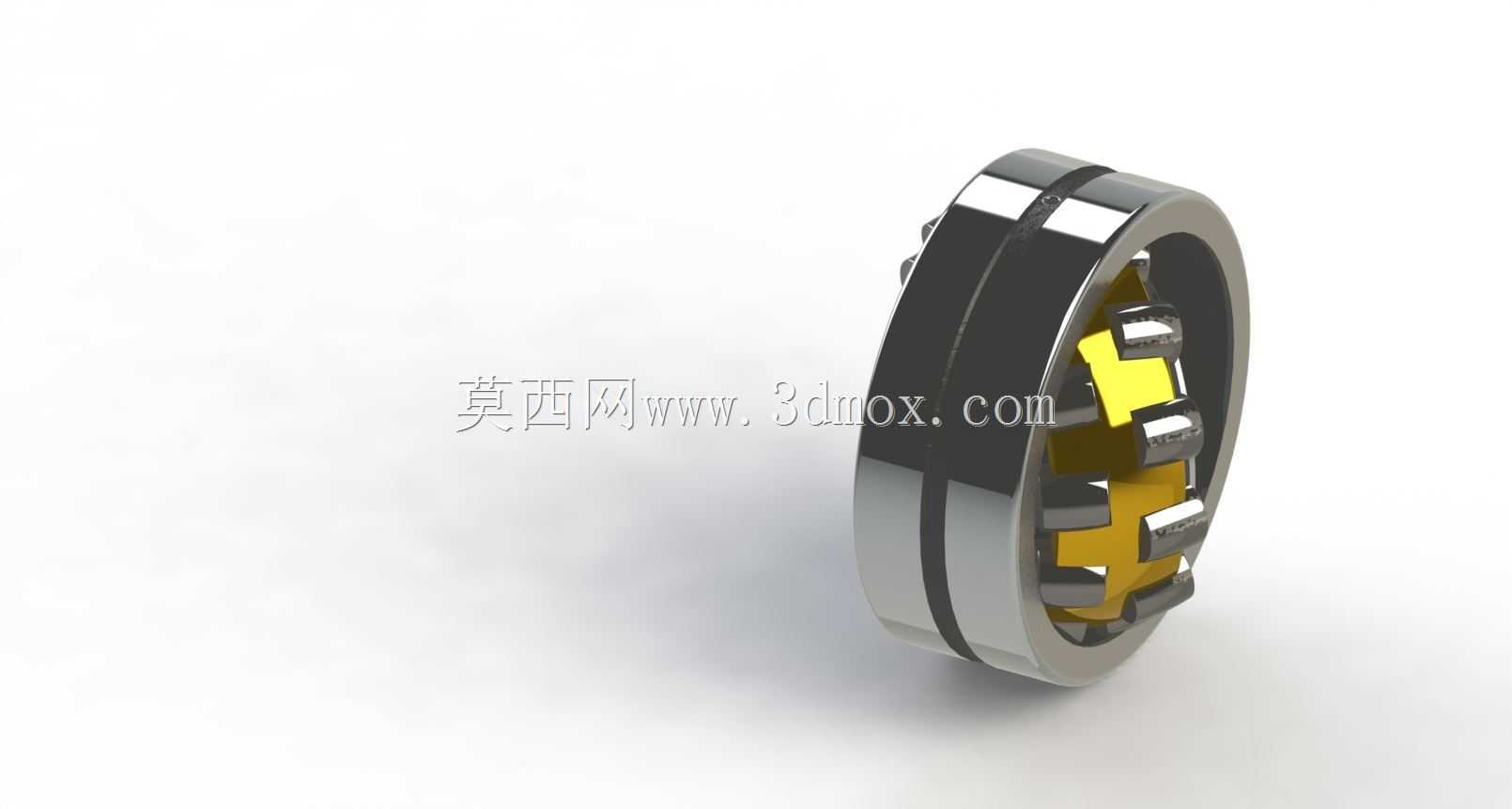

SKF22310型调心滚柱轴承结构设计

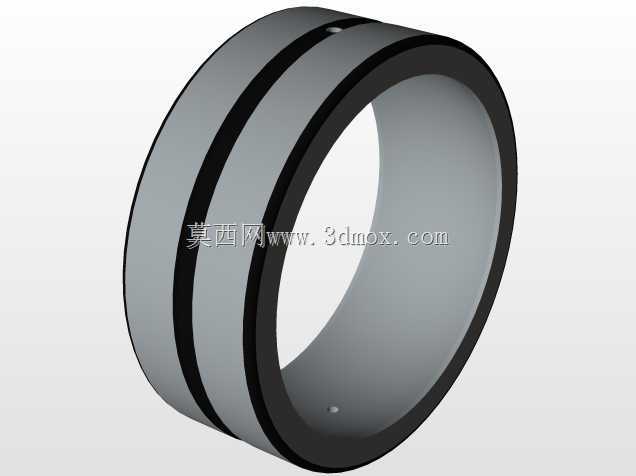

　　在矿山破碎、冶金输送、重型减速机这类重载且轴系易出现挠曲变形的工况场景中，调心滚柱轴承是支撑旋转轴系、抵消安装对中误差的核心承载部件，SKF22310型号属于双列球面滚子轴承范畴，其设计核心是同时兼顾径向重载承载能力与一定角度的调心性能，适配轴系受载后产生的挠曲变形、安装座孔加工存在的同轴度偏差等实际工程问题。从结构设计逻辑来看，该轴承采用双列对称球面滚子作为滚动体，滚子的母线为修正线接触形态，并非完全的球面轮廓，这种修形设计可以避免滚子端部出现应力集中，在承受冲击载荷、重载径向力的同时，允许内圈相对于外圈产生2度以内的角向偏移，不会出现滚动体卡滞、局部载荷过载的问题。轴承的内外圈滚道均为球面结构，

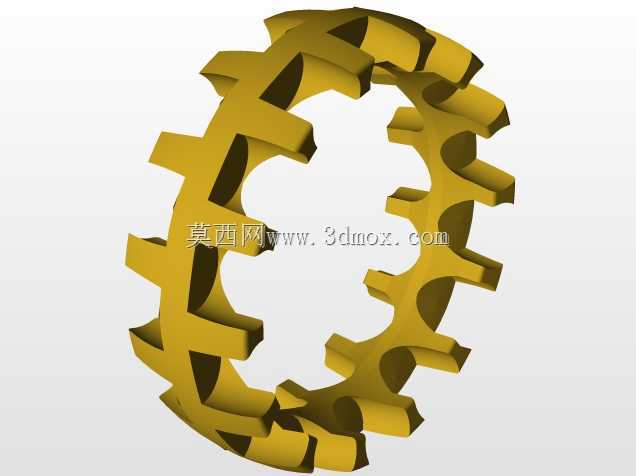

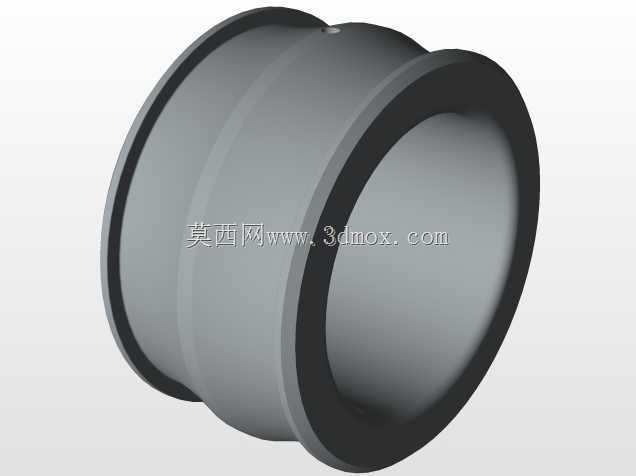

　　外圈滚道的球面曲率中心与轴承整体中心重合，这是实现调心功能的核心结构基础，内圈则带有双滚道结构，与滚动体的球面轮廓匹配，保证滚动体在滚道内的顺畅滚动。保持架采用冲压钢与黄铜实体结合的分段式结构，图中可见的黄色部件为黄铜材质的滚子隔位结构，能够将每一粒滚动体均匀分隔，避免滚动体之间直接接触产生摩擦磨损，同时在高速运转工况下可以引导滚动体处于正确的滚道位置，防止滚动体歪斜导致的早期失效。从安装边界尺寸来看，该型号轴承的内径为50mm，外径110mm，宽度27mm，对应的轴颈安装公差通常选取k6或者m6过渡配合，座孔的安装公差选取H7间隙配合，安装时需要注意内圈与轴肩的贴合度，轴肩的圆角半径不能超过轴承内圈的倒角尺寸，

　　避免安装时轴承无法到位，同时外圈在座孔内需要预留一定的轴向游动间隙，适配轴系受热后的轴向伸长量。在实际设备应用中，这类轴承常被安装在皮带输送机的托辊滚筒支撑位、颚式破碎机的偏心轴支撑端、减速机的中间轴支撑位，这类场景的共性是载荷波动大、工作环境存在粉尘污染、轴系受载后易产生挠曲，普通深沟球轴承或者圆柱滚子轴承无法承受大的角向偏差，容易出现滚道剥落、保持架断裂的失效问题，而调心滚柱轴承的结构特性刚好匹配这类工况需求。建模过程中需要重点关注滚动体与内外圈滚道的曲率匹配关系，滚子的修形量需要根据额定动载荷的计算值进行调整，保证接触应力分布均匀，同时保持架的兜孔间隙需要控制在合理范围，间隙过小会导致滚动体运转卡滞，

　　间隙过大则会出现滚动体窜动、噪音增大的问题。另外轴承的密封结构在实际应用中通常会搭配外置的唇形密封圈或者迷宫密封，防止外界粉尘、水汽进入轴承内部，润滑方式根据转速不同可以选取脂润滑或者油润滑，低速重载工况优先选用极压锂基脂，高速工况则采用喷油润滑，保证滚动接触表面形成稳定的油膜。从结构受力角度分析，该轴承的径向额定动载荷可以达到150kN以上，额定静载荷也超过150kN，能够承受双向的轴向载荷，但是轴向载荷的承载能力不能超过径向载荷的20%，否则会导致其中一列滚动体受载过大，出现早期疲劳剥落。在进行三维建模装配时，需要保证内圈、滚动体、保持架、外圈的同轴度基准统一，滚动体需要按照圆周方向均匀阵列，阵列的角度偏差不能超过0.5度，否则会导致模拟运转时出现干涉问题，同时需要预留出轴承的调心摆动空间，在进行设备整体装配仿真时，可以通过设置接触对来模拟轴承的支撑刚度，为轴系的挠度计算提供准确的边界条件。很多设计人员在选型时容易忽略调心角度的限制，当轴系的偏角超过轴承允许的调心范围时，滚动体与滚道的接触状态会恶化，接触应力急剧上升，轴承的使用寿命会大幅缩短，因此在进行轴系结构设计时，需要提前计算轴的最大挠曲量，结合轴承的调心性能参数进行匹配选型，同时安装过程中要避免通过敲击外圈的方式进行装配，应当采用热装或者专用工装压装内圈，防止轴承滚道受到损伤。
