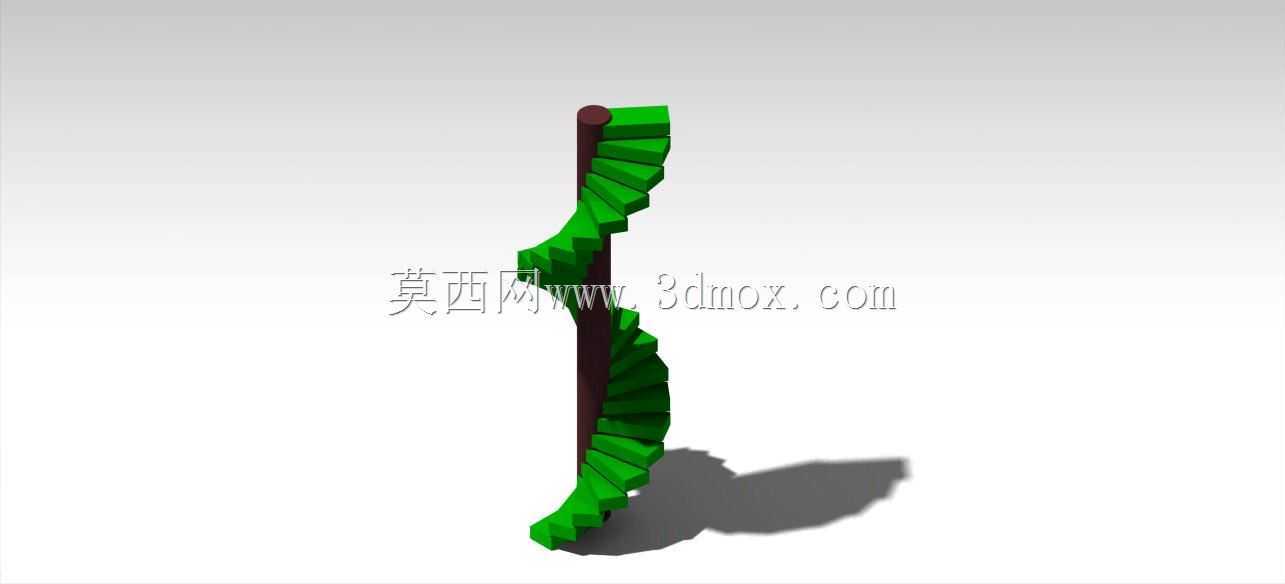

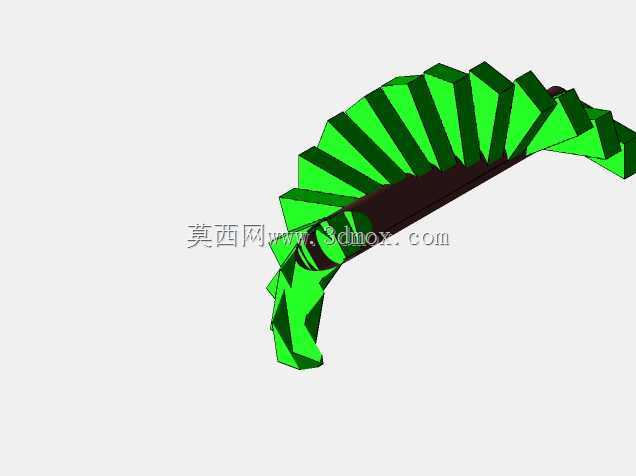

CATIA参数化螺旋楼梯结构设计方案

项目分类:通用机械零部件 发布时间:2021-12-19 ID:462910
  • CATIA参数化螺旋楼梯结构设计方案
  • CATIA参数化螺旋楼梯结构设计方案

  在复式住宅、小型商业空间、loft办公区域以及工业建筑的竖向交通设计中,螺旋楼梯始终是兼顾空间利用率与视觉表现力的核心构件,不同于常规直跑楼梯需要预留狭长的线性通行空间,这类围绕中心立柱盘旋上升的梯体,仅需占用极小的平面投影面积,就能完成不同层高之间的通行衔接,尤其适合平面尺寸受限、无法布置常规双跑或直跑楼梯的场景。

  从实际使用场景来看,这类螺旋梯的通行净宽通常控制在700mm到900mm之间,中心支撑立柱的直径多设置在100mm到150mm区间,整体平面投影的外轮廓直径一般不超过2m,能够在不足4㎡的平面区域内完成3m左右层高的竖向连通,相比常规直跑楼梯至少需要6㎡以上的预留空间,空间压缩优势十分明显。日常使用中,踏步的受力直接传递到中心立柱与外侧的隐形支撑结构上,每一级踏步的悬挑长度需要匹配通行荷载要求,常规民用场景下按照2.5kN/㎡的活荷载取值设计,踏步板的厚度根据悬挑长度调整,悬挑长度越长,踏步根部的抗弯截面需要做相应加强,避免长期使用出现踏步下挠变形。

  设计这类构件时,首先要确定核心的螺旋升角参数,升角过大容易导致通行时踏步过陡,行走舒适度大幅下降,升角过小则会增加整体盘旋的圈数,占用更多的竖向与平面空间,常规民用场景下螺旋升角控制在25度到30度区间最为合适,对应每一级踏步的高度在150mm到180mm之间,踏步外侧的踏面宽度保持在220mm以上,中心位置的踏面宽度不小于100mm,避免靠近中心立柱的区域踏面过窄导致踏空风险。建模过程中采用参数化驱动的逻辑,先确定中心立柱的空间轴线,再根据层高、总踏步数计算每一级踏步的旋转角度与抬升高度,通过螺旋线作为引导线,将单个踏步的截面沿引导线阵列排布,同时匹配扶手的螺旋走向,保证扶手与每一级踏步的外侧边缘保持固定的高差,扶手高度统一控制在900mm到1100mm区间,符合人体工程学的扶靠需求。

  从安装边界来看,中心立柱的上下两端需要分别与顶部楼板结构、底部地面结构做刚性连接,底部通常采用预埋钢板配合膨胀螺栓固定,顶部则需要与上层楼板的梁体或承重结构做拉结,避免梯体整体出现晃动。踏步与中心立柱的连接节点需要做抗剪设计,通常采用插接配合螺栓锁紧的结构,保证每一级踏步的荷载能够稳定传递到中心立柱上,不会出现踏步转动或脱落的问题。外侧的扶手结构除了提供扶靠功能之外,也能起到一定的结构加强作用,通过扶手的连续刚性连接,将所有踏步的外侧边缘串联成整体,提升整个梯体的抗扭刚度,减少人员通行时的震颤感。

  实际建模过程中需要重点关注踏步的拼接间隙,相邻两级踏步在旋转方向上的投影重叠量需要控制在合理范围,既不能出现过大的缝隙导致物品掉落,也不能因为重叠量过大导致踏步上方的净空不足,通行时出现碰头问题。通常梯段上方的通行净空需要保持在2m以上,沿着螺旋通行路径的任意位置,垂直方向的净空都要满足这个尺寸要求,设计时可以通过螺旋路径的扫掠截面做干涉检查,提前排查净空不足的区域。另外,踏步的表面通常会做防滑处理,建模时可以预留防滑条的安装槽位,方便后期安装防滑构件,提升通行安全性。

  这类螺旋梯除了民用建筑场景之外,在部分工业设备的操作平台连通、小型设备的检修通道场景中也有应用,工业场景下的螺旋梯会适当缩小整体直径,提升踏步的结构强度,匹配工业场景下更高的荷载需求,同时会在扶手位置增加防护栏网,避免工具或零件从梯段缝隙掉落。不同场景下的参数调整逻辑保持一致,都是以中心立柱为核心受力构件,通过螺旋排布的踏步完成竖向交通功能,在极小的空间内实现稳定的通行连接,建模时通过参数化调整总高度、踏步数、旋转半径这些核心参数,就能快速适配不同的安装场景,大幅提升设计迭代的效率。
