长轴类工件双工位机器人焊接工作站

　　这套长轴类工件机器人焊接工作站，主要面向长径比大的轴类、管类环形焊缝、直缝焊接场景设计，常见于工程机械传动轴、管道预制件、重型车辆长梁构件的焊接加工环节，适配多品种小批量的柔性焊接生产需求，可替代人工完成长尺寸工件的连续焊接作业，降低长焊缝焊接过程中的人工变位、翻面操作强度，减少焊接变形对工件精度的影响。

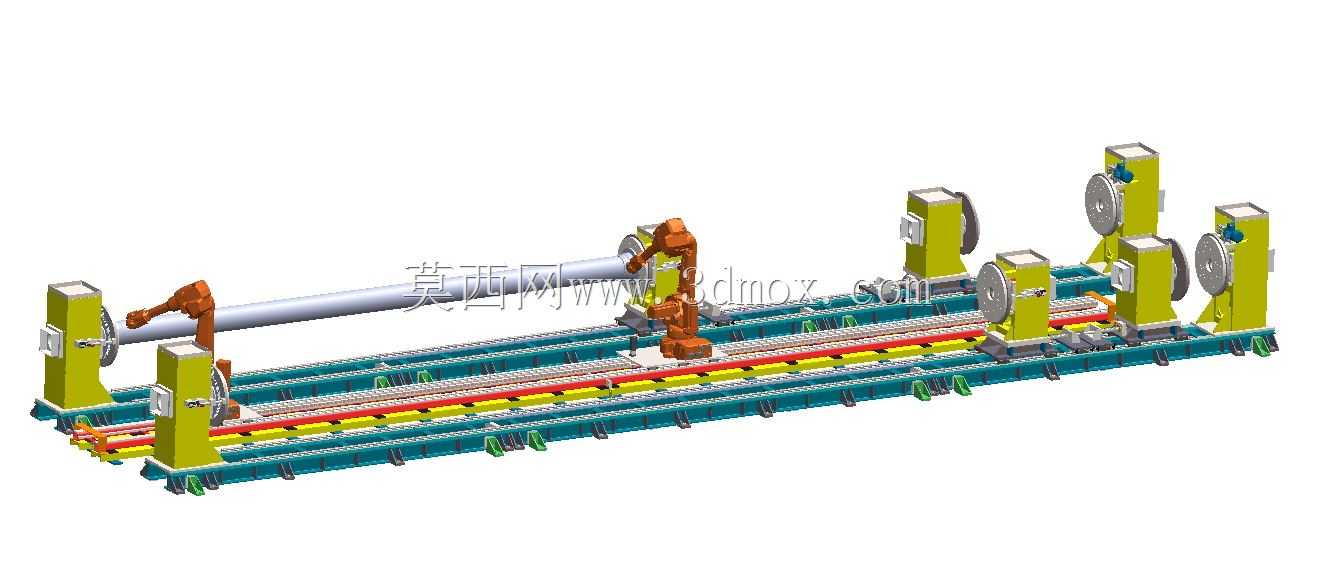

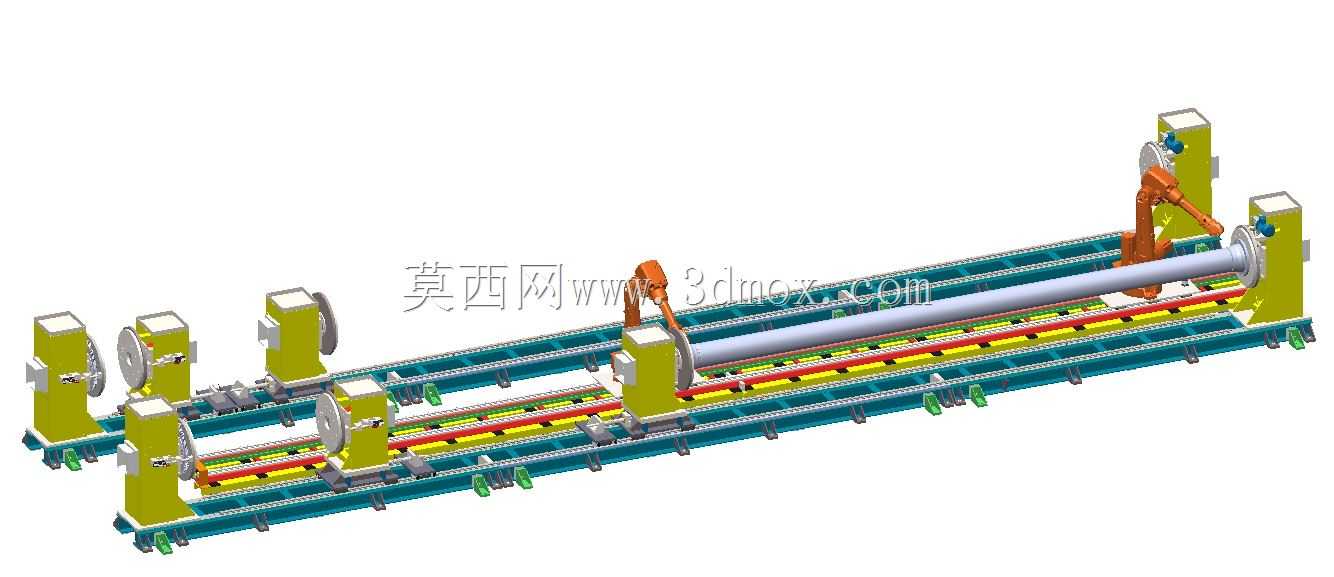

　　从整体布局来看，工作站采用地装式双机器人搭配长行程导轨的排布形式，两侧设置多组头尾式变位机工装，可同时装夹多根同规格或相近规格的长工件，单组工装完成焊接后机器人可沿导轨快速移动至下一工位作业，减少设备等待空程时间。变位机采用立式支撑结构，两端配置可同步回转的卡盘机构，装夹时可根据工件长度调整两端支撑座的安装间距，适配不同长度规格的轴管类工件，回转机构可带动工件绕自身轴线匀速转动，配合机器人焊枪姿态调整，实现环形焊缝的连续焊接，无需中途停机调整工件装夹角度。

　　底座部分采用分段式焊接钢结构框架，导轨安装面经过二次铣削加工保证平面度与直线度，机器人行走导轨采用重载直线导轨搭配齿轮齿条传动结构，可承受焊接机器人带载移动的动态载荷，保证移动过程中的位置精度，避免焊枪偏移影响焊缝成型质量。导轨侧方布置有拖链走线槽，容纳机器人动力线缆、焊枪送丝管、气路管线，避免管线随机器人移动时出现拉扯、磨损问题。两侧的变位机支撑座同样安装在底座的T型槽安装面上，可根据工件长度沿槽方向调整固定位置，调整范围覆盖常规1-6米长度的长轴类工件，安装时需保证两端卡盘的同轴度误差控制在0.2mm以内，避免工件回转时出现偏心抖动，影响焊接精度。

　　夹具部分针对长轴类工件的装夹需求设计，主动端采用三爪自定心卡盘，可快速适配不同直径的轴管工件，从动端配置可伸缩的顶紧机构，装夹时先将工件一端卡入主动端卡盘定位，再操作从动端顶针顶紧工件另一端中心孔，完成快速装夹，对于大直径薄壁管类工件，可更换定制的弧形卡爪，增大接触面积避免装夹变形。每个变位机工位旁设置有焊枪清理机构，机器人完成一定长度焊缝焊接后可自动移动至清理位完成焊枪清渣、剪丝、喷硅油操作，减少焊接缺陷产生。

　　设计过程中重点考虑了焊接作业的防护与干涉问题，机器人的运动范围经过仿真验证，确保焊枪可达所有待焊接焊缝位置，同时不会与两侧变位机、工件、底座结构发生碰撞，导轨的行程设置预留了15%的安全余量，避免机器人移动至极限位置时出现硬限位冲击。整体工作站的安装边界需考虑周边安全防护空间，设备外侧需设置安全围栏与安全门联锁，人员进入作业区域时设备自动暂停运行，避免焊接弧光、机械运动对人员造成伤害。焊接过程中变位机的回转速度与机器人焊接速度做联动匹配，保证焊缝不同位置的焊接线速度一致，确保焊缝熔深、成型均匀，针对长工件焊接易出现的绕曲变形问题，工装中间位置可按需增加辅助支撑托架，托住工件中部位置减少焊接过程中的下弯变形。
