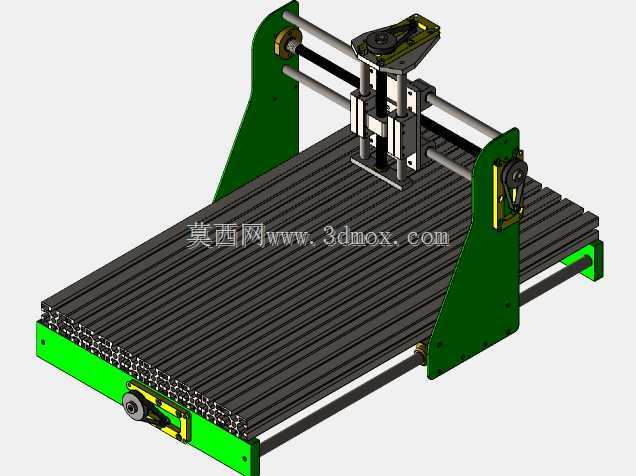

这款三轴数控加工设备的整体架构采用双侧立式支撑搭配移动龙门的布局形式,在小型加工场景中,这类布局的优势在于床身固定、运动部件负载恒定,不会像移动工作台结构那样随工件重量变化影响进给精度,很适合小尺寸非金属、软金属工件的雕铣、钻孔、轮廓铣削作业,常见于小型加工门店的广告板材切割、教学实训场景的零件加工、个人工坊的创意工件制作等场景。从结构设计逻辑来看,床身部分采用标准工业铝型材拼接搭建,型材自带的T型槽结构既可以作为台面T型槽的安装基准,用来装夹不同尺寸的工件与夹具,也能为底部的Y轴传动组件提供安装定位面,不需要额外加工大型安装底板,大幅降低了加工与装配的难度,同时铝型材的自重较轻,设备整体移动、就位不需要重型吊装设备,

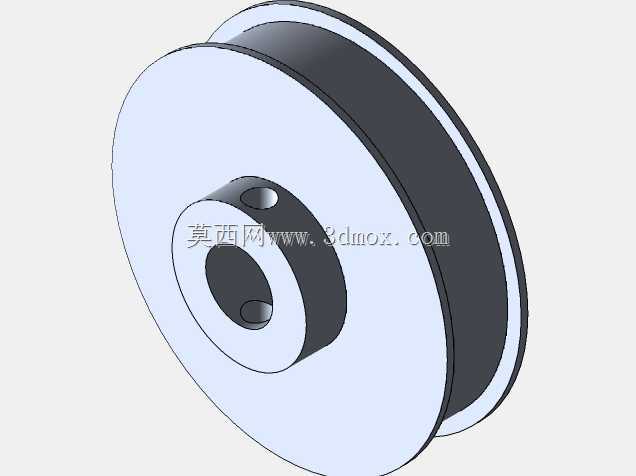

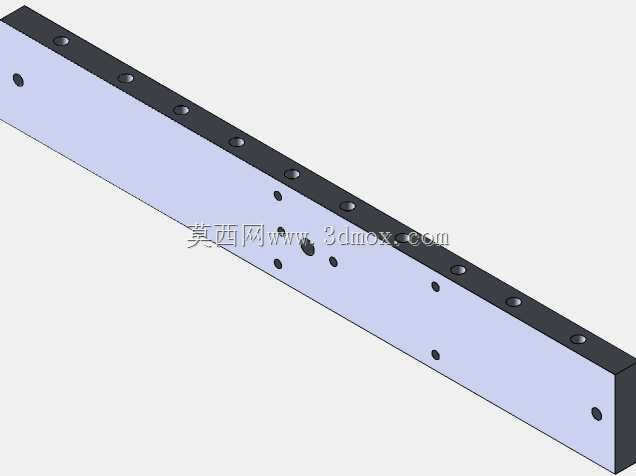

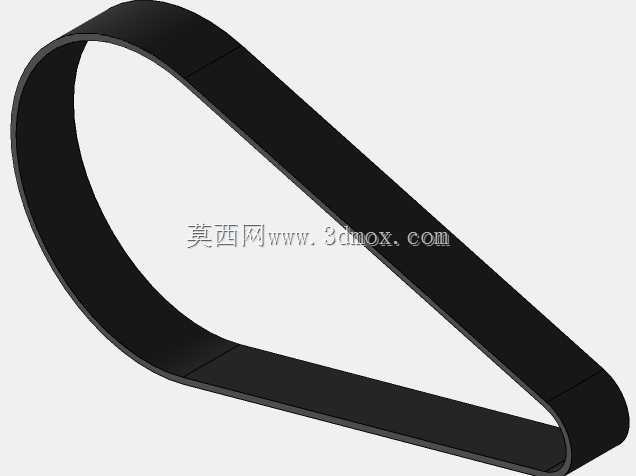

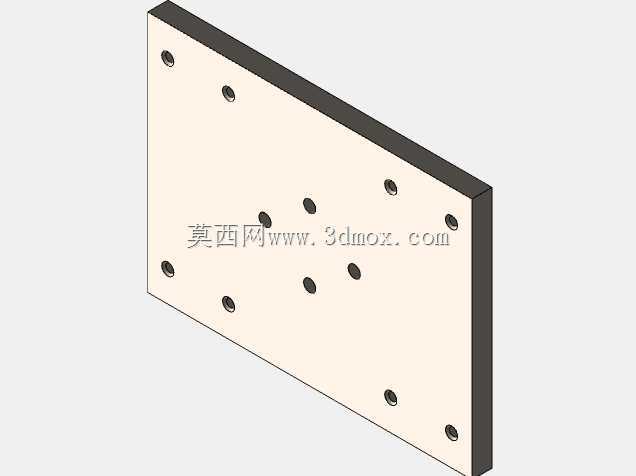

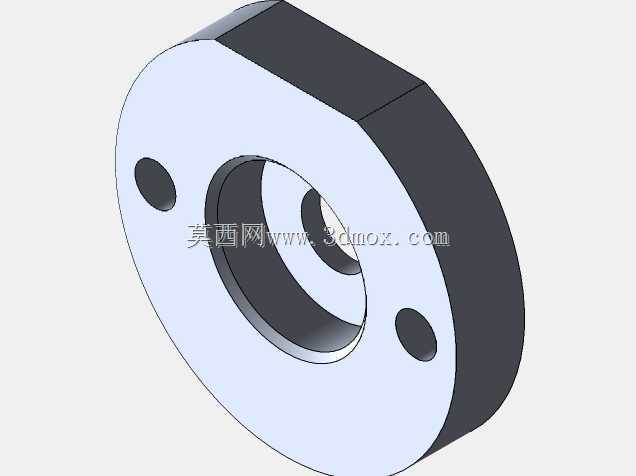

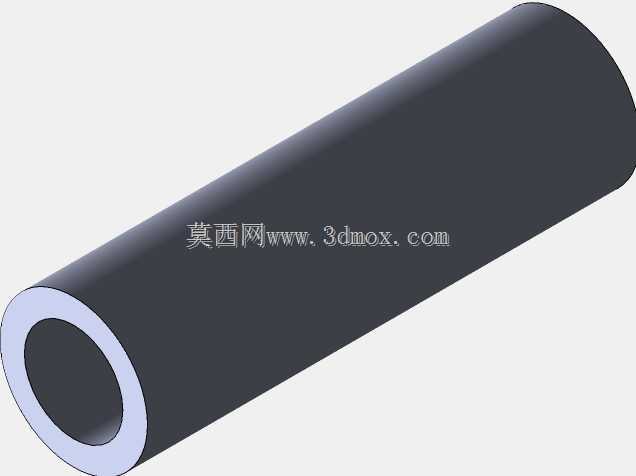

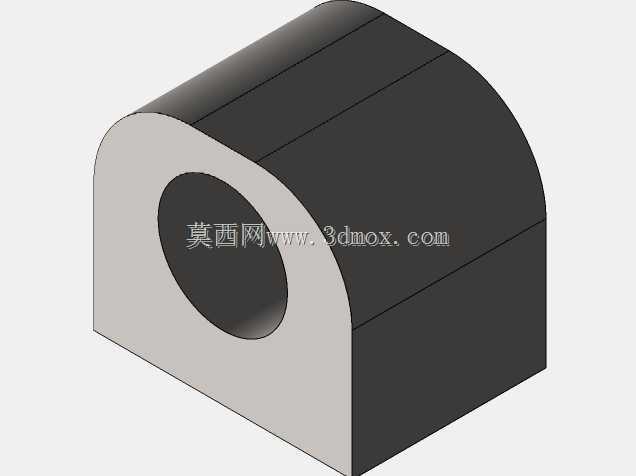

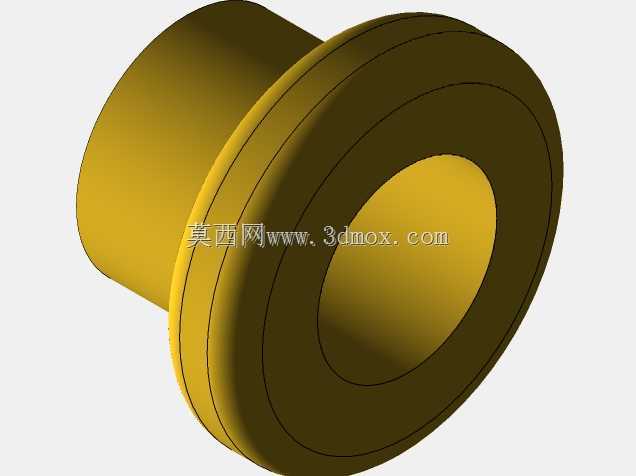

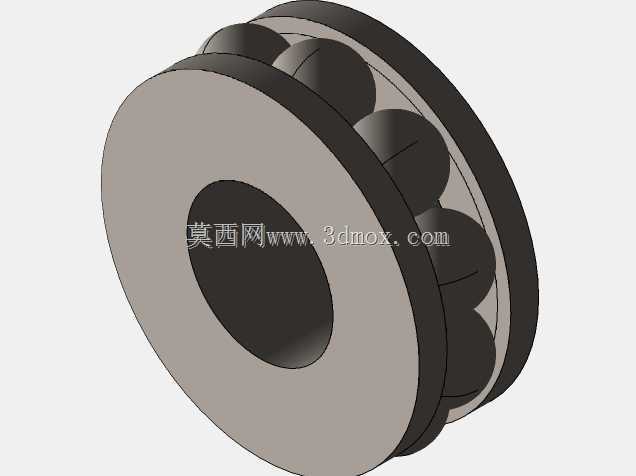

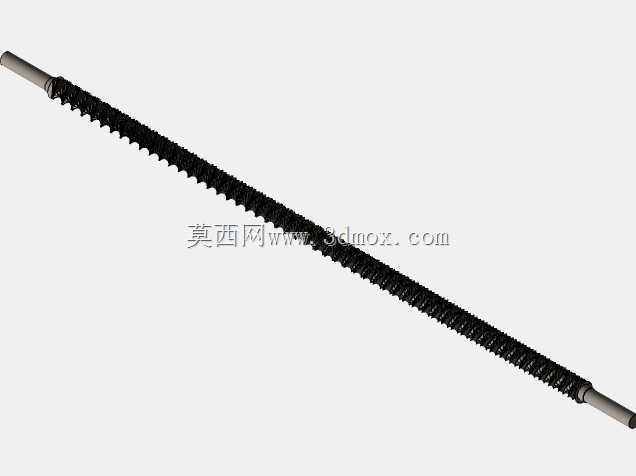

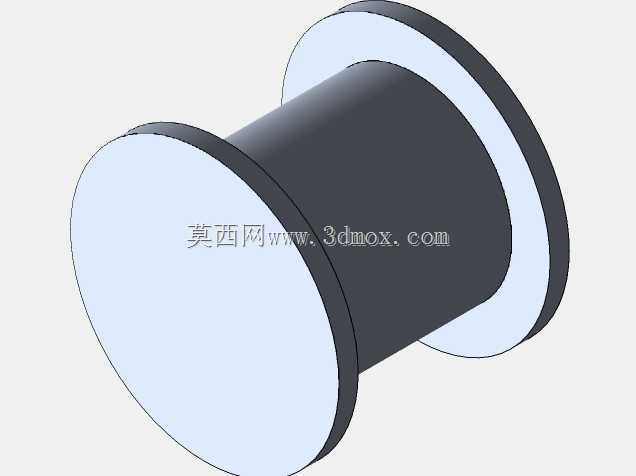

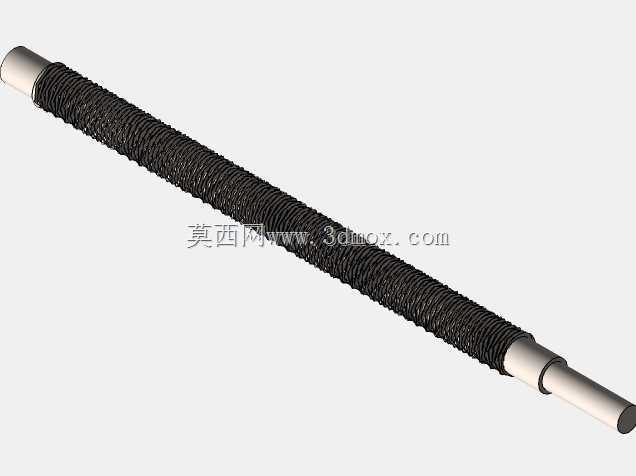

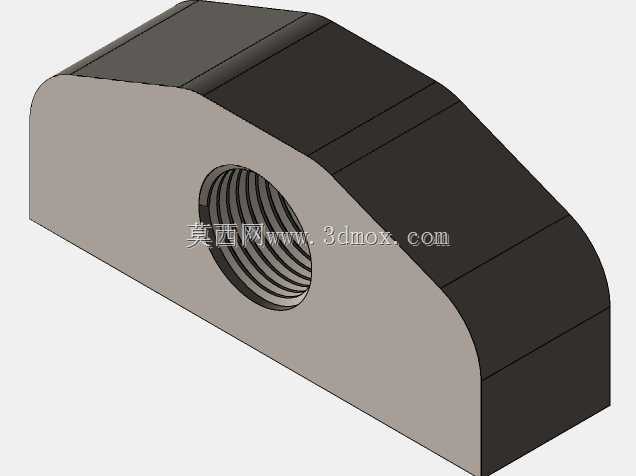

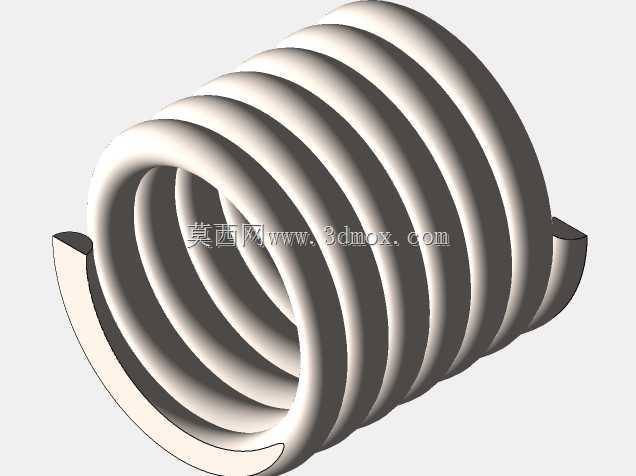

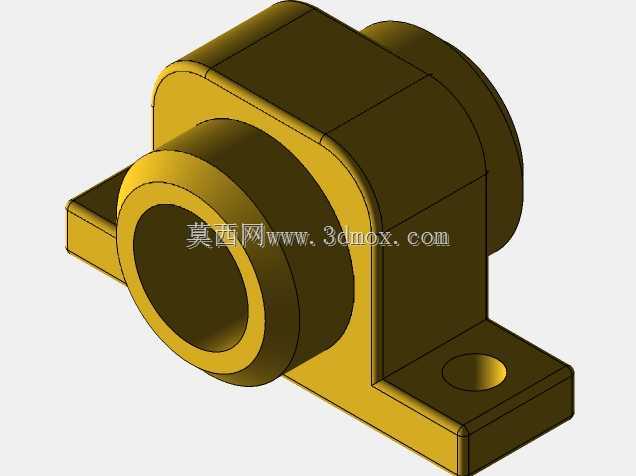

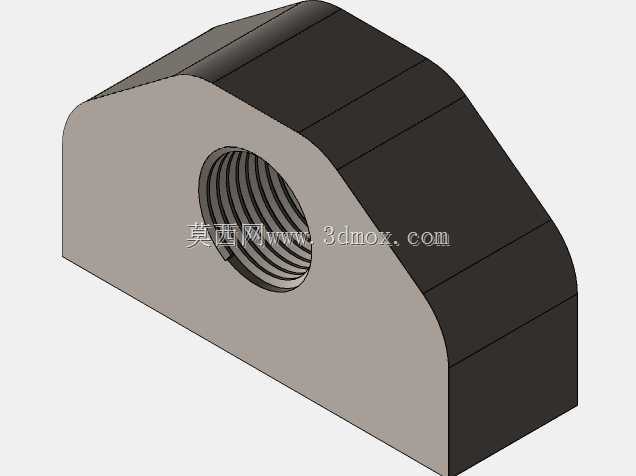

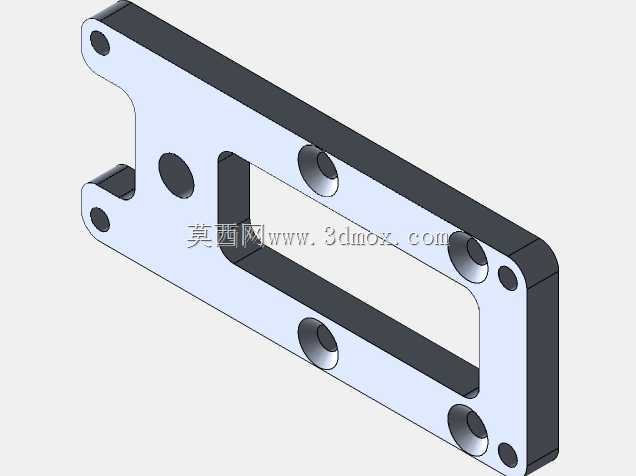

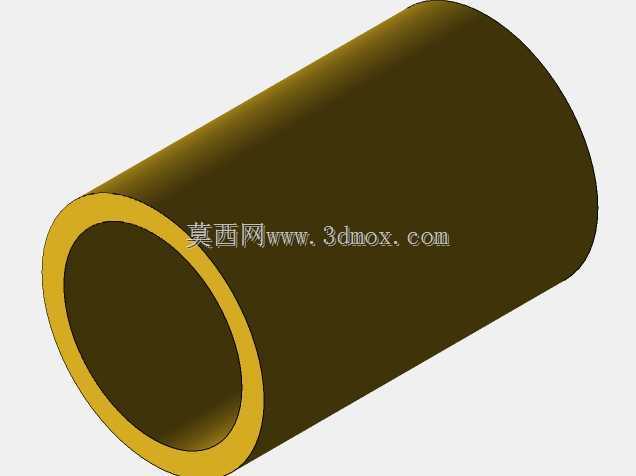

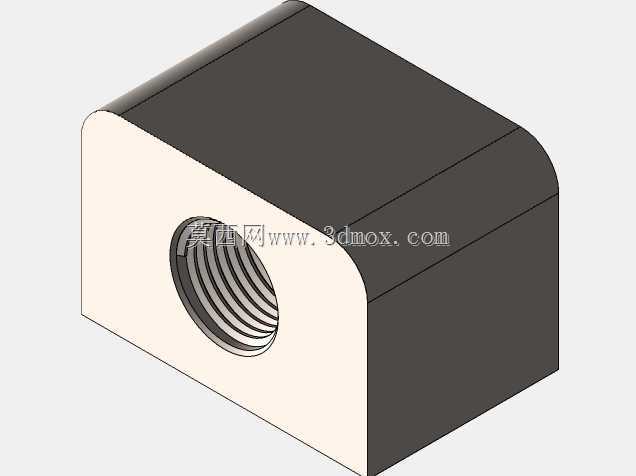

普通车间的液压叉车即可完成转运。两侧的立式支撑件采用钢板折弯焊接后加工安装面的工艺,支撑件底部与床身型材通过螺栓锁紧,侧面预留Z轴升降导轨的安装基准面,顶部则用来架设X轴传动的横梁,横梁同样采用空心铝型材制作,在保证结构刚性的前提下尽可能降低运动部件的重量,减少X轴进给时的惯性冲击。传动系统的设计上,三个进给轴均采用光轴作为直线运动导向,搭配同步带传动的形式,这种配置的成本远低于直线导轨加滚珠丝杠的方案,同时同步带的传动间隙可以通过张紧机构调整,对于精度要求在0.1mm级别的加工场景完全够用,日常维护只需要定期检查同步带张紧度、给光轴涂抹润滑脂即可,不需要复杂的精度校准作业。Z轴滑台部分采用双层板结构,上层板安装在X轴的滑动座上,

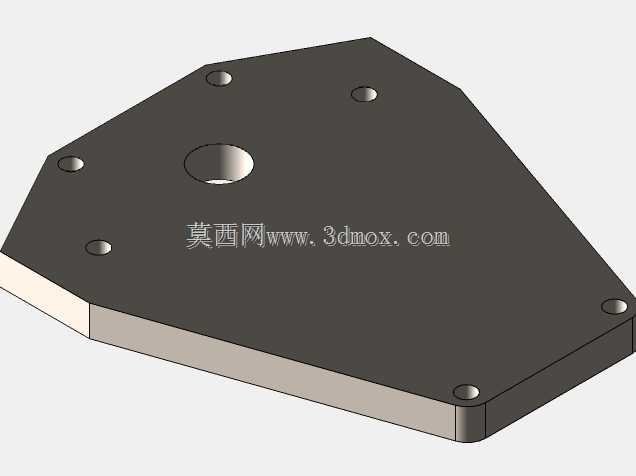

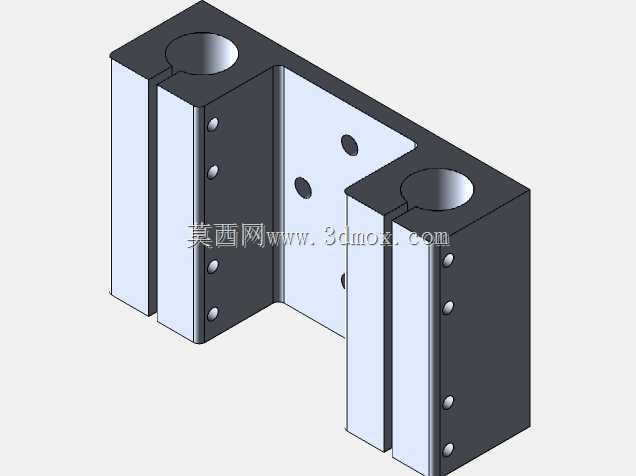

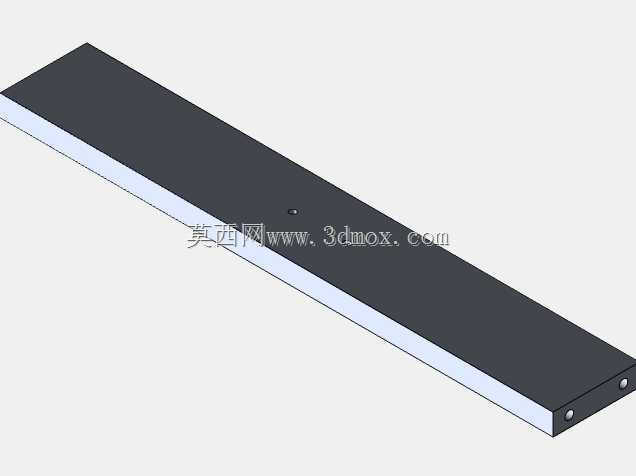

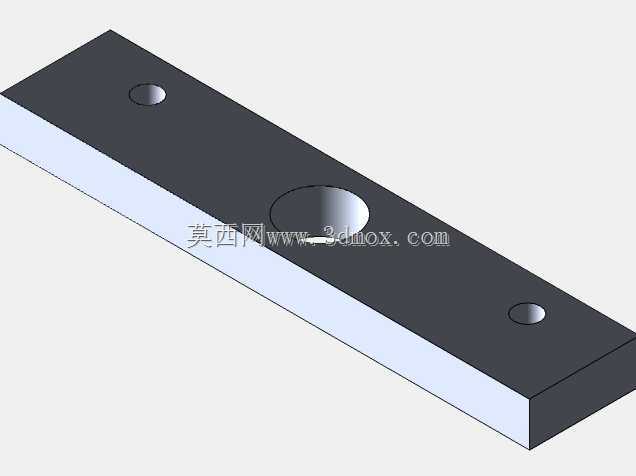

下层板用来固定加工主轴,通过垂直布置的光轴实现上下进给,主轴的安装孔预留了标准的装夹直径,可以适配不同功率的风冷主轴,用户可以根据自身加工的材料类型更换对应功率的主轴,不需要改动Z轴的整体结构。设备的安装边界方面,整体占地尺寸适配小型车间的工位布局,床身长度方向预留了足够的Y轴行程,加工幅面可以覆盖常规尺寸的亚克力板、密度板、软铝板等常用加工材料,设备底部预留了脚轮与可调支脚的安装位置,需要移动设备时降下脚轮即可推移,就位后升起支脚调平水平,就能保证加工时的设备稳定性。在装配逻辑上,这款设备的所有零部件都采用模块化设计,X、Y、Z三个轴的组件可以独立预装后再进行总装,每个轴的行程限位开关都预留了安装槽位,
用户可以根据自己的加工需求调整软限位与硬限位的位置,避免超程碰撞损坏传动部件。从实际使用的角度来看,这类简易三轴设备虽然加工精度与刚性无法和工业级数控铣床相比,但在小批量、低硬度材料的加工场景中性价比极高,结构简单带来的低故障率、易维护特性,也让它很适合作为数控加工入门的实训设备,让学习者可以直观理解三轴数控设备的传动原理、坐标运动逻辑、装夹定位方法,不需要面对复杂的工业设备结构,降低了数控加工技术的学习门槛。设计过程中特意规避了复杂的定制加工件,绝大多数零部件都可以从标准件市场采购,用户拿到三维模型后可以根据自己的加工需求调整各轴的行程长度、更换不同规格的传动部件,不需要重新搭建整体架构,大幅缩短了设备改制的设计周期。
