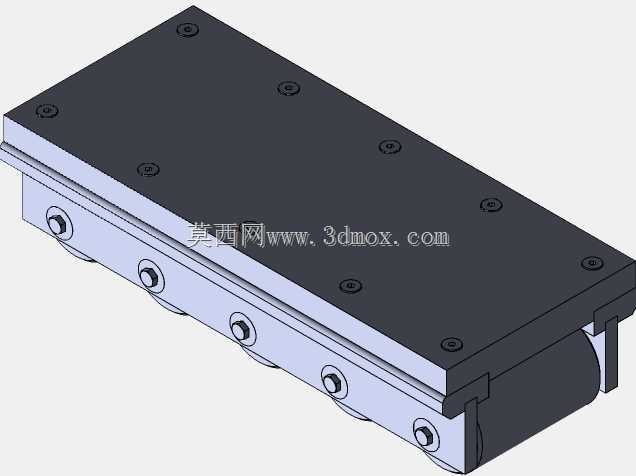

带安装底板的滚动式直线轴承滑块结构

　　在非标自动化生产线、小型精密检测设备、桌面级工装治具的直线往复运动工位中，这类带安装底板的直线轴承滑块是非常常见的导向承载部件，区别于标准导轨副的一体式滑块结构，该结构将轴承承载单元与安装底板做了集成化设计，省去了用户自行加工转接板、配打安装孔的工序，对于小负载、短行程的直线运动场景适配性极强。从实际使用场景来看，这类滑块常被用在电子产品组装工位的推拉治具、小型点胶设备的Z轴升降导向、实验室采样设备的直线进给单元上，因为这类场景的负载普遍在5kg以内，运动行程多在300mm以下，不需要重载型导轨的高刚性，反而对安装便捷性、运动顺畅度、成本控制有更高要求。

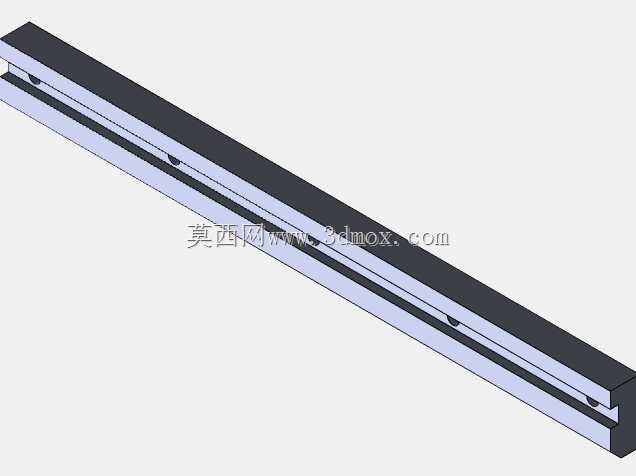

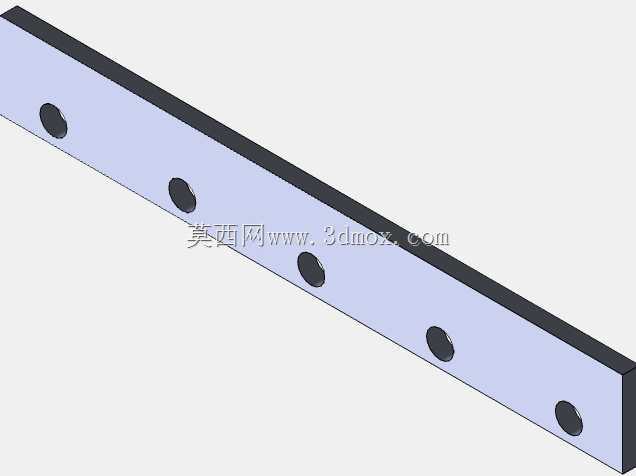

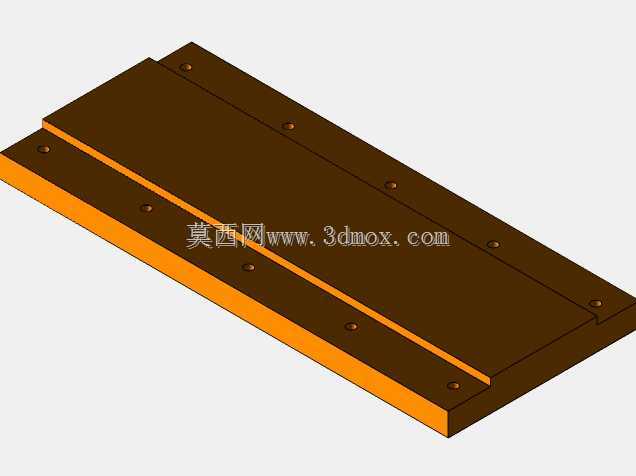

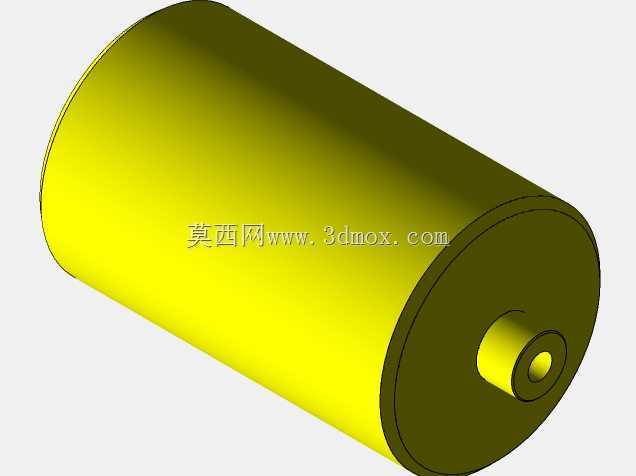

　　从功能特性上看，该滑块的主体分为三个部分：顶部的安装底板、侧部的轴承固定座、内嵌的滚动轴承单元。顶部的安装底板采用平整的矩形钢板结构，表面均匀布置了6个内六角沉头安装孔，孔位沿底板长度方向等距排布，沉头设计可以保证安装螺丝不会突出底板表面，避免干涉上方搭载的工件、治具或者执行元件，安装面的平面度控制在0.02mm以内，保证搭载部件的安装基准统一。侧部的轴承固定座采用铝合金材质加工，重量比钢制件降低40%左右，同时具备足够的结构强度，固定座上沿长度方向均匀布置了多组外凸的内六角锁紧螺丝，用来锁紧内部的轴承外圈，防止轴承在往复运动过程中出现外圈转动、窜动的问题，固定座的侧边做了倒角处理，避免安装过程中划伤操作人员或者配套的导轨表面。内嵌的滚动轴承采用深沟球轴承作为滚动体，轴承外圈直接与配套的圆柱光轴导轨接触，相比滚珠式直线轴承，这种结构的抗冲击能力更强，对导轨的安装平行度公差容忍度更高，哪怕两根平行光轴的平行度误差在0.1mm以内，滑块依然可以保持顺畅运动，不会出现卡滞、顿挫的问题。

　　从设计思路上看，这款滑块的设计核心是兼顾易用性与可靠性，没有追求过高的精度冗余，而是瞄准小负载直线运动的普遍需求做了优化。首先是安装接口的通用化设计，顶部安装孔的孔距采用了行业常用的20mm、40mm模数，用户不需要重新设计转接板，直接将治具或者执行元件通过螺丝固定在底板上即可完成装配；其次是维护便利性设计，侧部的锁紧螺丝全部外露，当轴承出现磨损需要更换时，只需要拧下侧部的锁紧螺丝，就可以将旧轴承从固定座中推出，装入新轴承后重新锁紧即可完成维护，不需要将整个滑块从设备上拆下，大幅降低了现场维护的时间成本；另外在滑块的两端设计了简易的防尘挡边，虽然没有加装专业的防尘刮片，但可以阻挡大部分大颗粒的切屑、灰尘进入轴承与导轨的接触区域，延长轴承的使用寿命，对于普通车间环境下的使用场景完全足够，也避免了加装防尘件带来的成本上升与运动阻力增加。

　　关于外形尺寸与安装边界，这款滑块的总长度约为160mm，总宽度约为80mm，总高度约为35mm，属于紧凑型的滑块结构，对设备的安装空间要求较低。配套使用的光轴导轨直径推荐选用12mm或者16mm的标准镀铬光轴，两根光轴的中心距需要控制在60mm，安装时需要保证光轴的水平度在0.1mm/m以内，光轴的固定端可以采用立式支撑座或者法兰式支撑座，不需要额外加工复杂的导轨安装槽。滑块的运动阻力主要来自轴承的滚动摩擦，正常安装状态下的初始驱动力小于5N，哪怕用小型气缸或者步进电机加同步带的驱动方式，都可以轻松带动滑块做往复运动，不会出现驱动力不足的问题。需要注意的是，这款滑块没有设计额外的润滑注油孔，日常维护时只需要定期在光轴表面涂抹少量锂基润滑脂，就可以保证轴承的长期顺畅运行，润滑周期根据使用频率不同，一般在3-6个月补充一次润滑脂即可。在实际选型时，需要核算滑块搭载的总负载，保证单组轴承承受的径向载荷不超过轴承的额定动载荷的10%，这样可以保证滑块的使用寿命达到1000km以上的往复运动行程，满足大部分通用设备的使用周期要求。另外，这款滑块不适合用在有较大倾覆力矩的场景，因为轴承与光轴是线接触形式，过大的倾覆力矩会导致轴承局部受力过大，出现过早磨损甚至卡滞的问题，如果有倾覆力矩的使用需求，需要额外增加导向轴或者选用带多组轴承的加长型滑块结构。
