带冷却与混音器支架的音频机架结构设计

　　在专业音频扩声系统的搭建场景中，音频机架是承载信号处理设备、功率放大模块的核心安装载体，常见于 livehouse 固定安装、流动演出临时系统搭建、录音棚设备集成、商用公共广播机房部署等场景，这类场景下机架不仅要满足多台标准U位音频设备的堆叠安装需求，还要解决高密度设备运行时的散热问题，同时兼顾外接混音台的操作便利性，避免额外配置独立混音台支架带来的空间占用与布线混乱问题。

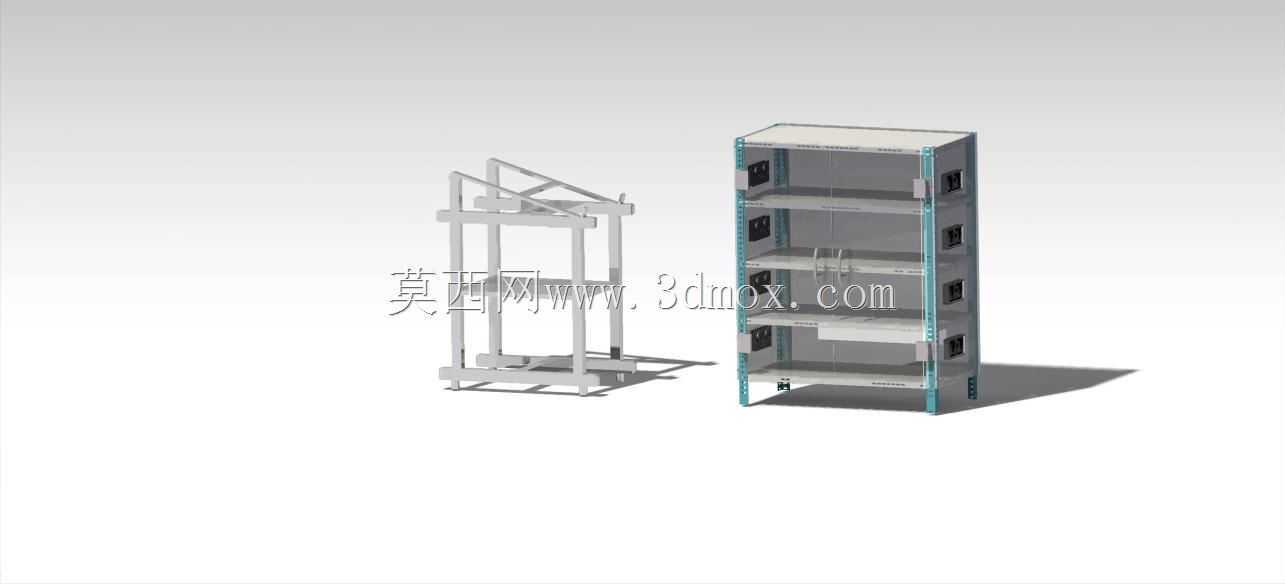

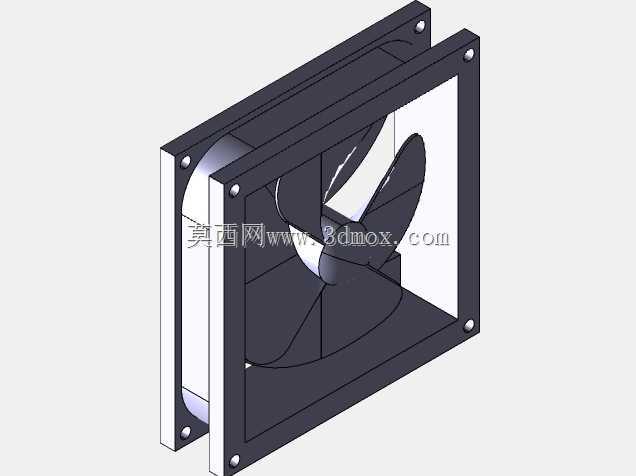

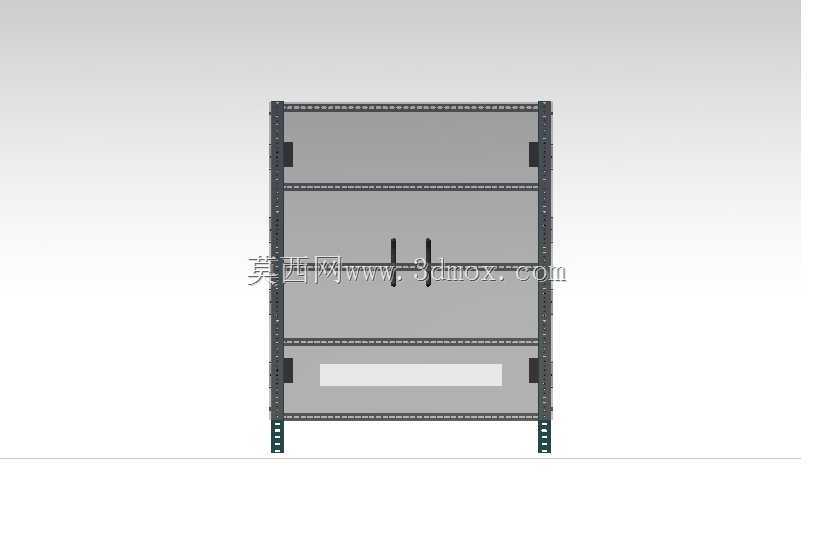

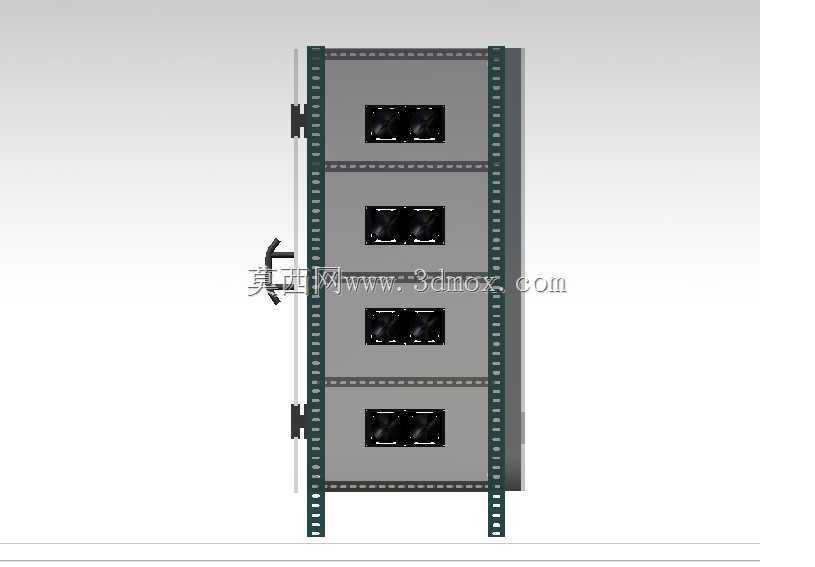

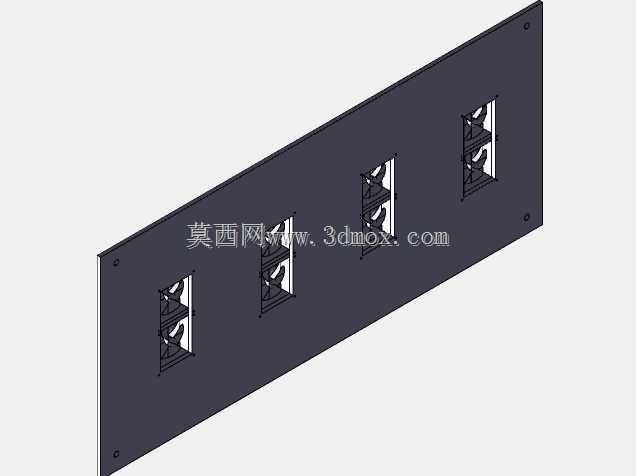

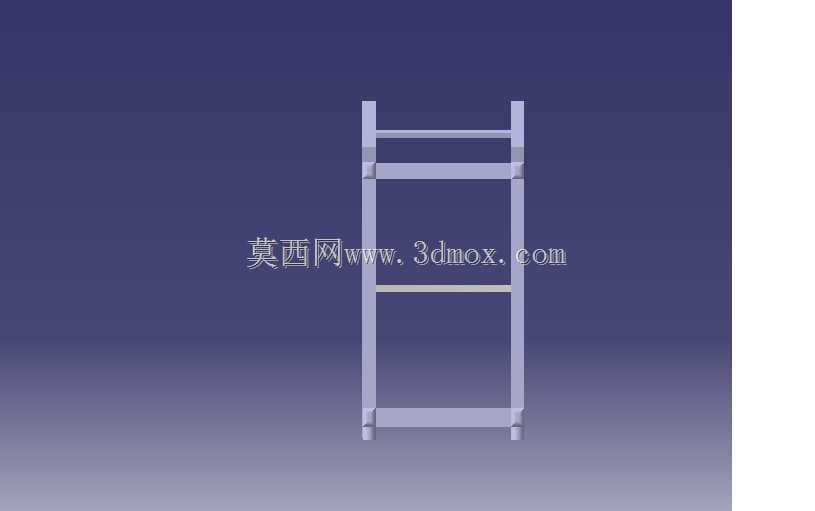

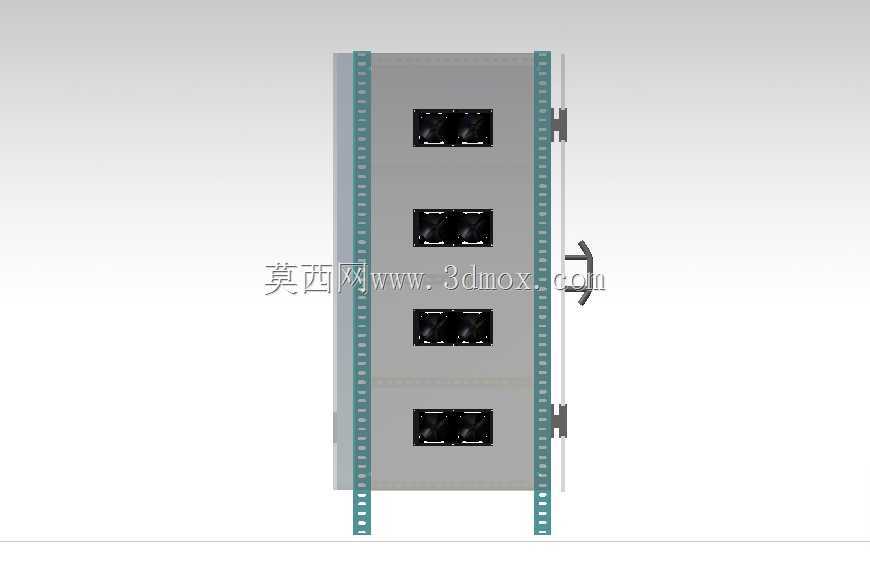

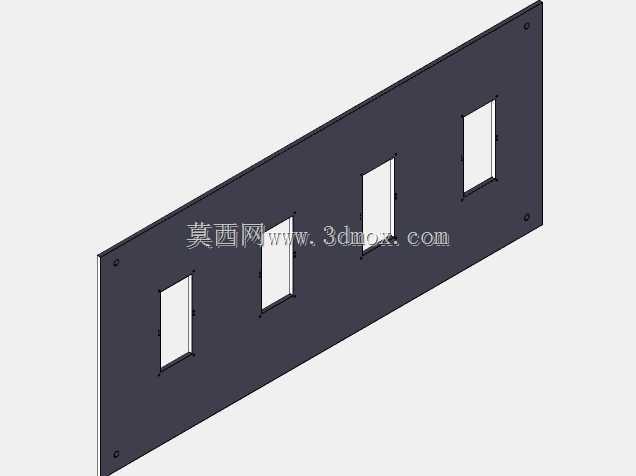

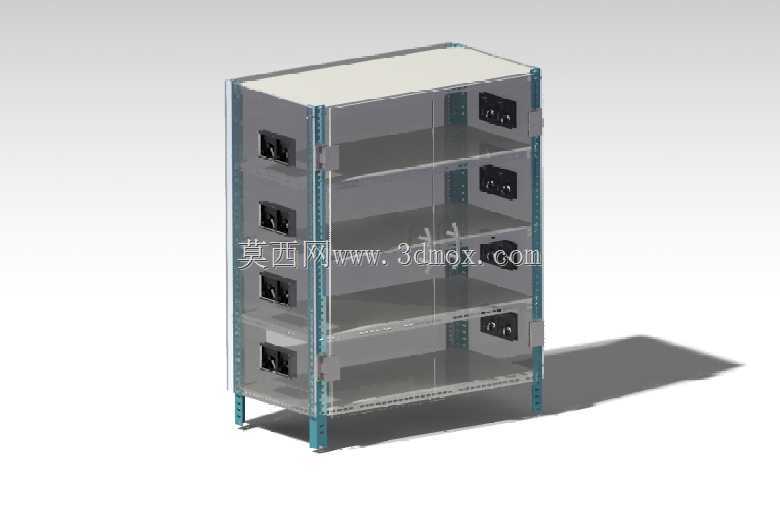

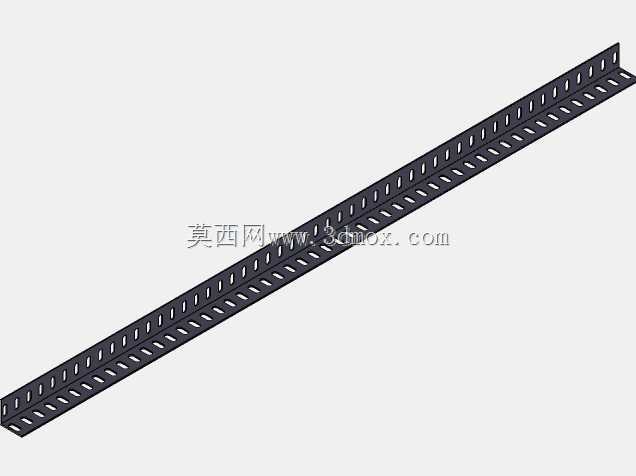

　　这款集成式音频机架在结构上做了双模块拆分设计，主体机架部分采用标准19英寸设备安装宽度，适配行业通用的音频处理器、功率放大器、效果器等标准机架式设备，内部层板预留了足够的安装深度，可容纳深度在450mm以内的常规专业音频设备，层板高度可根据搭载设备的U位尺寸灵活调整，每层层板都做了通风镂空处理，配合机架顶部预留的冷却风扇安装位，可形成自下而上的贯通式散热风道，避免多台功率放大设备长时间满负荷运行时出现热量堆积，用户可根据自身散热需求选配常规轴流风扇或者带RGB灯效的风扇，兼顾散热性能与外观个性化需求。机架侧边预留了多组走线槽位，可将设备电源线、信号传输线沿侧边规整排布，避免线缆杂乱干扰设备插拔维护，机架的立柱采用加厚板材折弯成型，表面做了防锈喷塑处理，承重能力可满足满配总重量80kg以内的设备安装需求，底部预留了脚轮安装孔位，用户可根据使用场景选配固定支撑脚或者万向脚轮，满足固定安装或者流动搬运的不同需求。

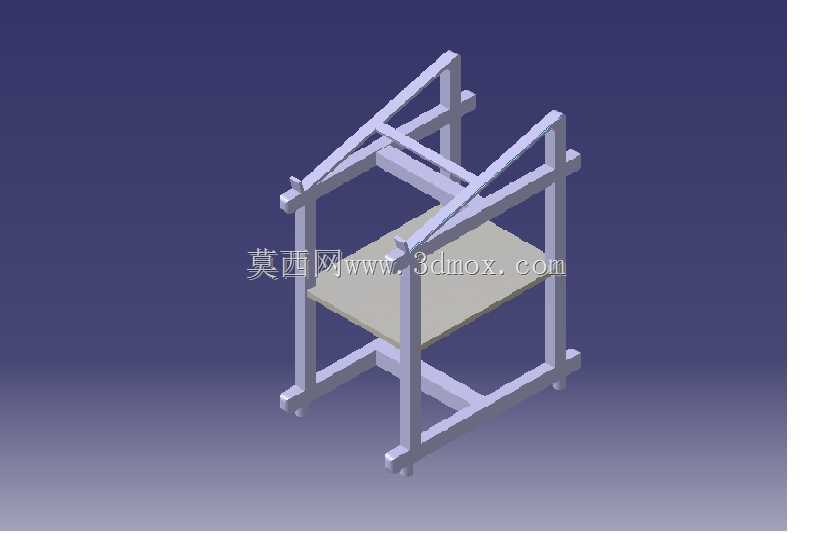

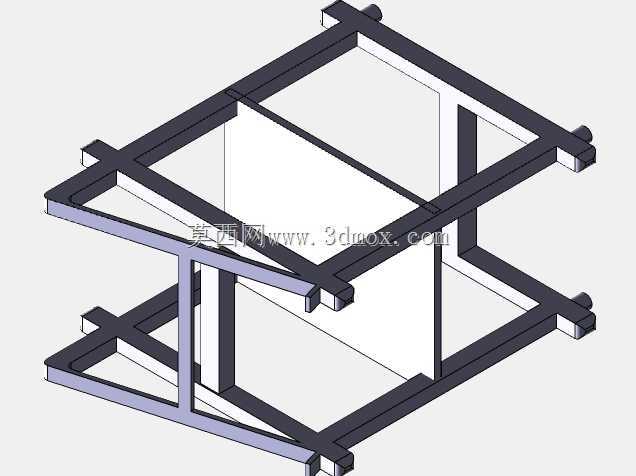

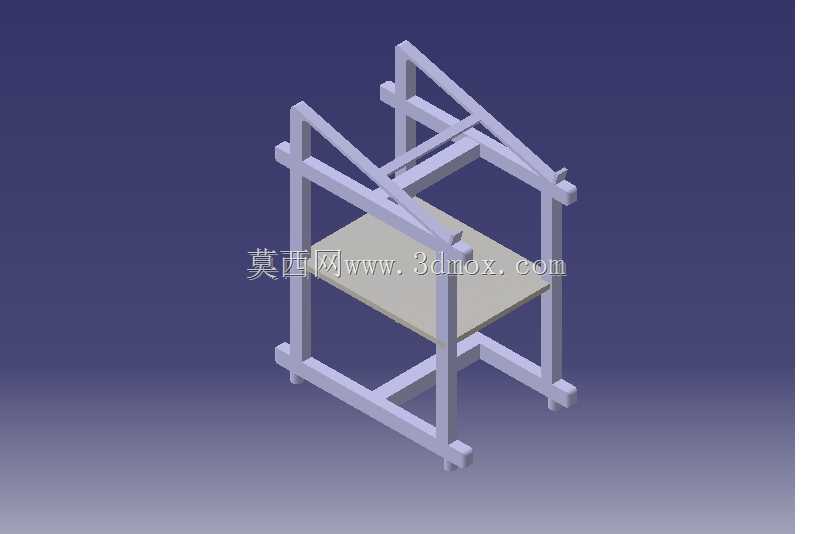

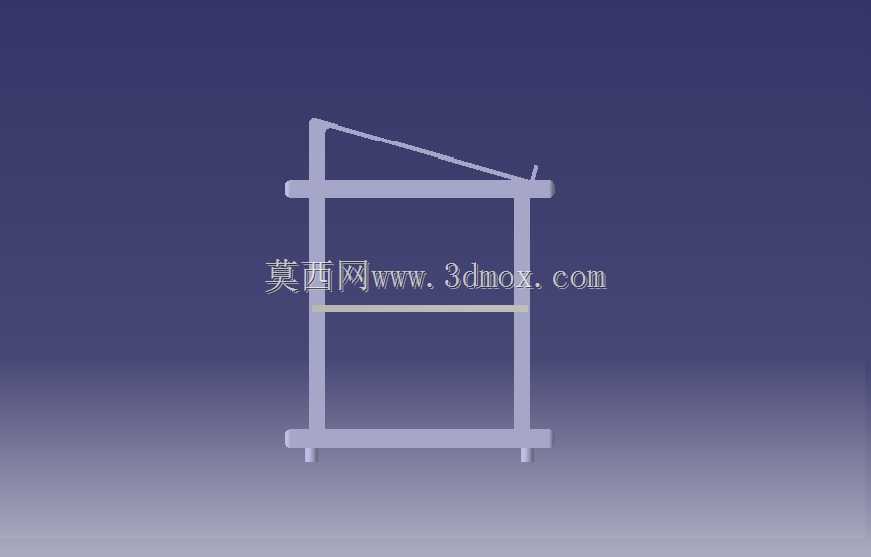

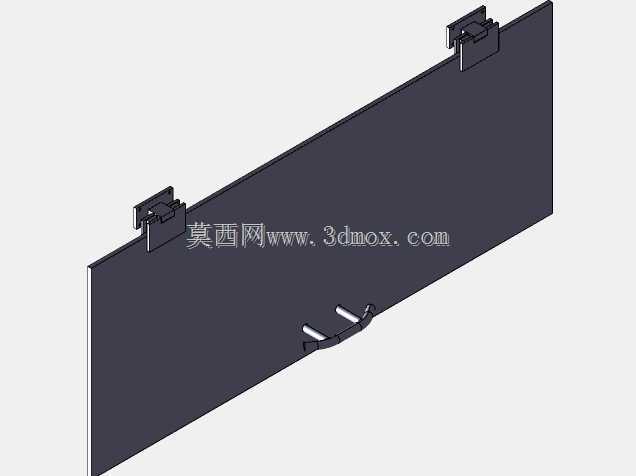

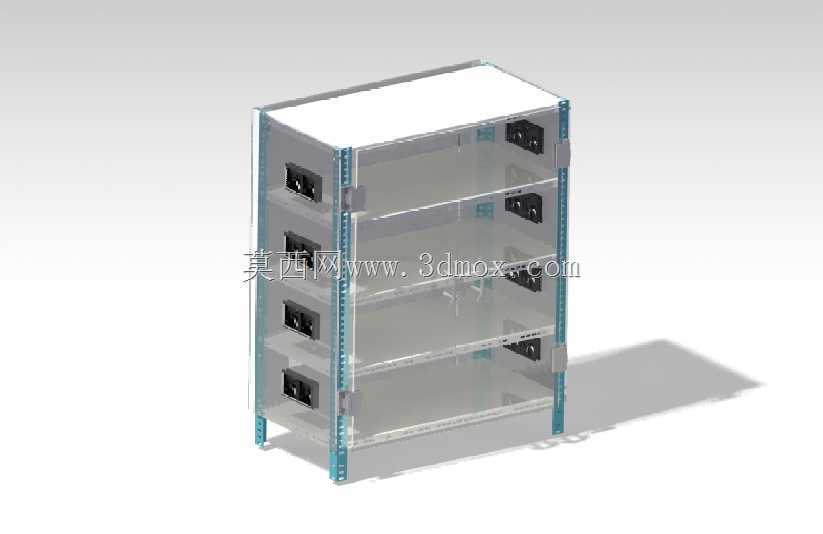

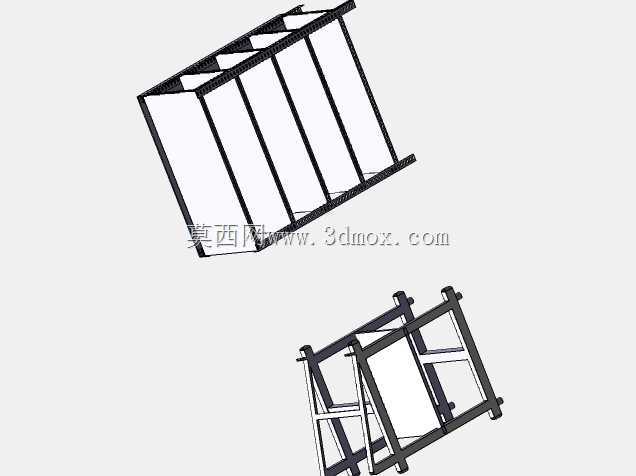

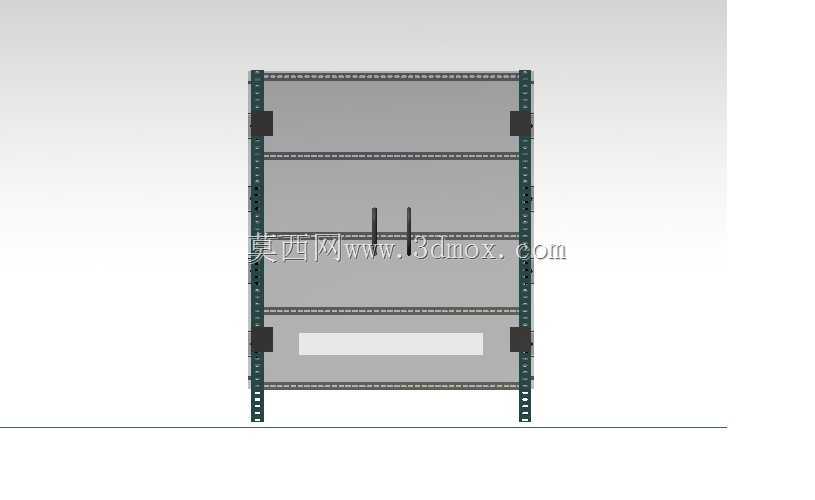

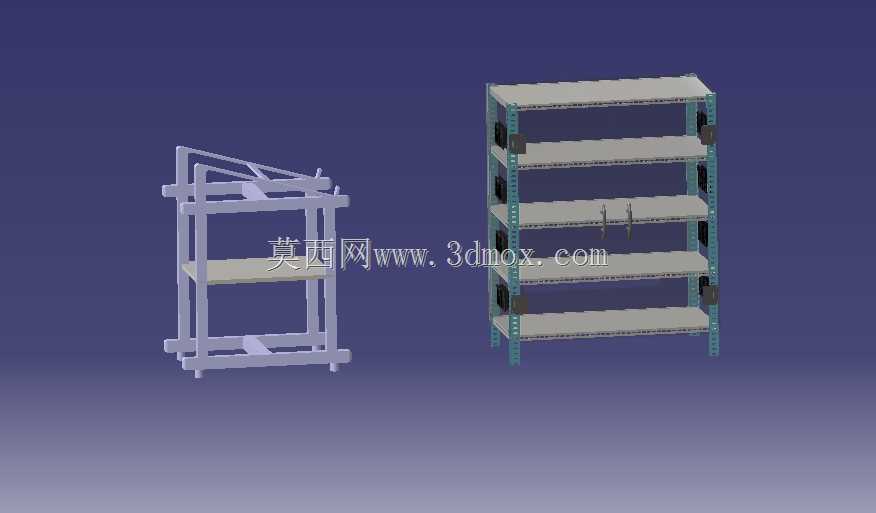

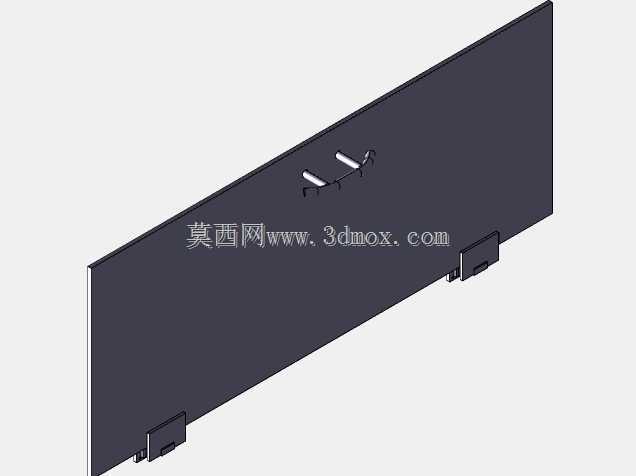

　　独立的混音器支架模块与主体机架采用可拆分连接结构，支架的托板尺寸可适配12路到16路的中小型模拟或数字混音台，托板角度可在0到15度范围内调整，方便操作人员站在机架旁直接进行混音参数调节，不需要额外配置独立的混音台工作台，大幅减少了系统搭建时的占地面积，支架与主体机架的连接部位采用快拆式锁扣结构，在流动演出转场时可快速拆分收纳，不需要借助额外工具即可完成拆装。机架的外框部分可搭配透明亚克力或者钢化玻璃侧板，既可以直观观察内部设备的运行指示灯状态，也能避免日常使用时灰尘直接落入设备缝隙，同时用户可根据自身使用场景的装修风格，更换不同颜色的RGB灯带贴附在机架边框位置，自定义设备外观风格，适配酒吧、电竞馆等对视觉效果有要求的使用场景。

　　在安装边界方面，这款机架整体占地面积控制在0.3平方米以内，主体机架高度为20U标准高度，搭配混音器支架后整体最高处距离地面1.4米，符合成年人站立操作的舒适高度，不需要额外垫高即可完成设备接线与参数调节操作，机架背部预留了标准的接地端子安装位，可满足专业音频系统的接地要求，避免设备运行时出现电流杂音干扰音频信号传输，所有安装孔位都做了去毛刺处理，避免安装设备时划伤线缆或者操作人员手部，层板与立柱的连接部位采用嵌入式卡装结构，不需要额外的固定螺丝即可完成层板高度调整，大幅提升设备安装调试的效率。
