动力舱防护壳体结构三维设计

　　在非道路移动机械、小型内燃机组装以及通用动力设备的配套结构中，动力输出端的防护壳体是兼顾防护、安装定位与管线避让的核心结构件，本次设计的护罩结构主要适配单缸卧式内燃机的外侧防护需求，覆盖从通用发电机组、小型工程机械动力单元到农用机动设备的动力舱防护场景。从实际使用场景来看，这类护罩安装在发动机缸体外侧输出端位置，一方面要阻隔运转过程中可能出现的机油飞溅、外部扬尘、碎石冲击对传动连接部位的影响，另一方面要为周边附属管线、操纵拉索提供固定的走线路径，同时预留出维护操作的操作空间，避免日常点检时需要完全拆解护罩才能观察内部传动状态。

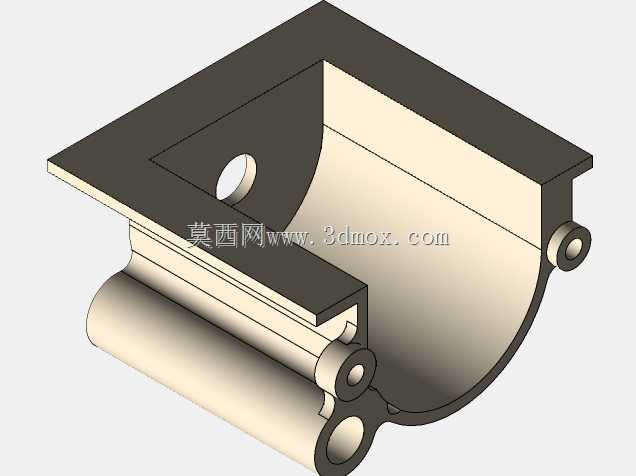

　　设计过程中首先考虑的是安装边界的匹配性，护罩上部的方形法兰边完全贴合发动机缸体侧的安装平面，法兰边上预留的通孔位置与缸体原有安装螺柱完全对位，不需要对原有缸体结构做任何二次加工即可完成装配，法兰边的厚度经过反复校核，在保证连接刚性的前提下尽可能控制整体重量，避免增加动力单元的额外负载。护罩主体的弧形内腔完全避让发动机曲轴输出端的旋转部件，内腔与旋转件之间预留了足够的安全间隙，即使在发动机高转速运转产生轻微振动偏移时，也不会出现壳体与旋转件剐蹭的问题，同时弧形的内壁结构可以引导飞溅的机油顺着内壁回流到油底壳位置，减少机油在护罩内部的积存。

　　护罩侧面预留的不同直径的轴孔与安装凸台，分别对应启动拉索固定位、转速传感器安装位以及燃油管的穿装位置，每个凸台都做了加厚处理，避免长期使用过程中安装孔位出现开裂变形，下部的卷边结构一方面提升了护罩整体的结构刚性，减少薄壳结构容易出现的共振异响，另一方面可以作为下部护板或者管线固定卡的安装基座，不需要额外在缸体上焊接固定点。设计时特意将护罩的开合操作空间做了优化，日常更换传动皮带、调整张紧轮的时候，只需要松开上部法兰的两颗固定螺栓，即可将护罩向下翻转露出操作空间，不需要完全将护罩从设备上拆下，大幅降低日常维护的操作难度。

　　从结构强度设计来看，护罩的转角位置都做了圆角过渡，避免应力集中导致的壳体开裂，不同壁厚的过渡位置采用渐变式的壁厚设计，减少注塑或者钣金冲压过程中出现的变形问题，外表面的平整区域预留了标识粘贴的位置，方便后期粘贴设备警示标识、维护提示标签。考虑到动力单元的工作环境往往存在较大的温度波动，护罩的材料选型适配耐油、耐高温的工程塑料或者薄钢板加工需求，结构上的卡扣与螺栓结合的固定方式，既保证了连接的可靠性，也避免了全螺栓固定带来的装配效率低下问题。在管线避让的设计上，每个穿线孔的位置都对应了发动机周边管线的常规走向，不会出现管线弯折半径过小导致的油路、气路不通畅问题，孔位边缘都做了翻边处理，避免长期振动过程中孔边磨损管线外层保护层，引发管线破损漏油的故障。

　　实际装配验证过程中，该护罩结构与对应型号发动机的贴合度良好，安装后没有出现与周边零部件干涉的问题，运转过程中护罩的振动幅度控制在合理范围内，没有出现共振产生的异常噪音，外部泼溅的水、泥沙都被护罩有效阻隔，不会直接冲击到内部的传动皮带与输出轴连接部位，日常维护时的操作便利性也符合一线维保人员的操作习惯，不需要特殊工具即可完成护罩的拆装操作。
