OEM款USB接口外壳分体式结构设计

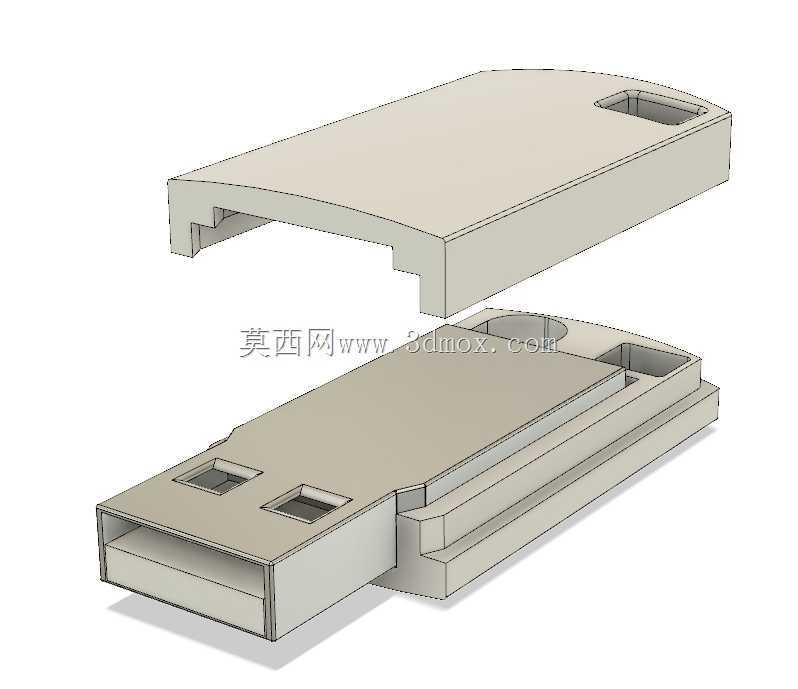

　　日常接触的各类USB串口设备，外壳是直接决定装配可靠性、使用手感与防护能力的核心结构件，这款分体式USB外壳的设计，完全围绕量产装配与实际使用场景的痛点展开，没有多余的装饰性结构，每一处卡扣、壁厚、让位特征都对应实际生产与使用的需求。从应用场景来看，这类外壳广泛适配普通U盘、USB转串口适配器、加密狗、小型蓝牙适配器等便携数码外设，这类产品日常使用中插拔频率高，经常会被放在口袋、包袋中与钥匙、硬币等硬物摩擦，部分工业场景下的USB调试适配器还会面临油污、粉尘附着，甚至偶尔的跌落冲击，因此外壳的结构强度、装配紧密度、插拔导向性都是设计时必须优先考量的指标。这款外壳采用上下分体扣合结构，上盖为一体式平板结构，尾部预留挂绳孔位，

　　方便用户搭配挂绳携带，避免小体积设备遗失；下盖集成了USB公头的定位卡槽，公头插入后可以通过壳体内部的限位筋完全固定，不会出现插拔过程中公头松动、移位导致的内部焊点脱开问题。设计思路上完全贴合OEM量产的需求，壳体壁厚均匀控制在1.2mm，既保证了足够的结构强度，又能控制塑胶原料的用量，降低注塑生产的成本，同时均匀的壁厚可以避免注塑过程中出现缩痕、缺胶、翘曲等成型缺陷，上下盖的扣合采用侧边卡扣结构，卡扣的扣合量设计为0.3mm，既可以保证装配后上下盖不会轻易脱开，又不需要额外打胶或者打螺丝固定，装配时只需要将上下盖对准按压即可完成组装，大幅提升产线的装配效率。外形尺寸方面，整体长度控制在60mm以内，宽度18mm，厚度8mm，

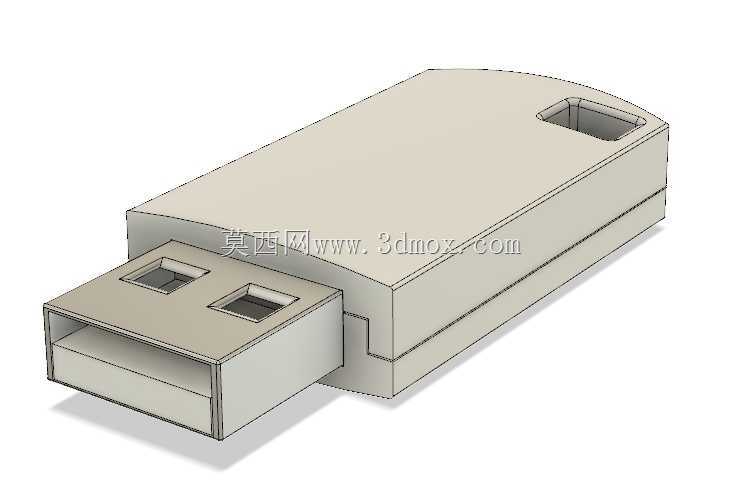

　　属于常规USB设备的通用尺寸边界，公头伸出长度严格符合USB协议的标准尺寸要求，插入电脑、工控机、集线器等设备的USB母座时，不会出现干涉、插不到位的问题，壳体前端靠近公头的位置做了0.5mm的倒角导向，插拔时可以顺利对准母座，不会因为边角磕碰导致母座损坏或者壳体刮花。内部结构上，下盖预留了PCB板的安装槽位，槽位宽度根据常规1.2mm厚度的PCB设计，两侧的限位筋可以将PCB牢牢卡在槽内，不会出现晃动，针对PCB上的贴片元件高度，壳体内部做了对应的让位凹槽，避免装配时元件被壳体压坏，上盖内表面做了多条横向的加强筋，既可以提升上盖的抗弯折强度，避免放在口袋中被挤压变形，又可以在扣合后压住PCB板，进一步固定内部元件的位置。

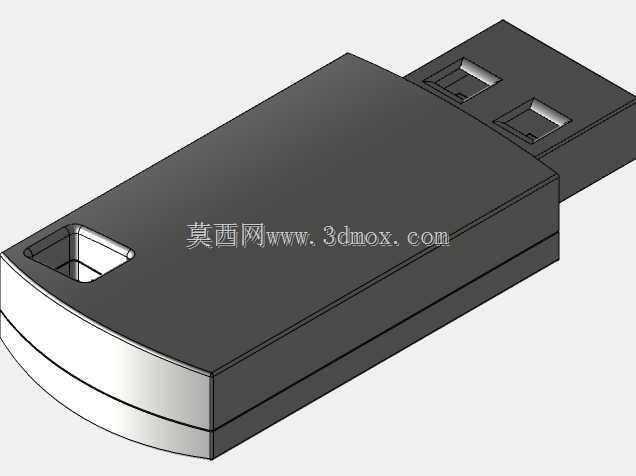

　　考虑到日常使用中用户经常会手持壳体插拔设备，壳体的外表面做了细微的磨砂面处理，既可以提升握持的摩擦力，插拔时不容易打滑，又不容易残留指纹和划痕，长期使用依然能保持整洁的外观。尾部的挂绳孔采用长圆形设计，孔径3mm，可以适配市面上绝大多数的手机挂绳、钥匙挂绳，孔位周边做了加厚处理，避免挂绳拉扯时孔位开裂。上下盖的分型面设置在壳体侧面的中线位置，分型面做了0.1mm的错位配合，装配后不会出现明显的段差，外观整体性更强，同时错位结构还可以提升壳体的防尘能力，减少粉尘从分型面缝隙进入壳体内部的概率。针对工业场景使用的USB串口适配器，这款壳体的结构还预留了贴标签的平面区域，上盖表面平整无凸起，可以粘贴产品铭牌、参数标签，不会出现标签贴不牢、起翘的问题。在安装边界上，这款壳体完全兼容标准USB Type-A接口的尺寸规范，不需要对现有公头、PCB的通用设计做修改，直接可以套用，大幅缩短OEM厂商的产品开发周期，不需要重新开模调整结构，只需要根据自身产品的PCB元件布局，对内部的让位筋位做微小调整即可快速量产。实际测试中，这款壳体的卡扣结构可以承受至少500次的拆装不会出现断裂、扣合松动的问题，整体壳体可以承受1.2米高度自由跌落至水泥地面不会开裂，完全满足日常消费类数码产品以及普通工业调试设备的使用强度要求。
