P型弹性夹持式固定夹具结构设计

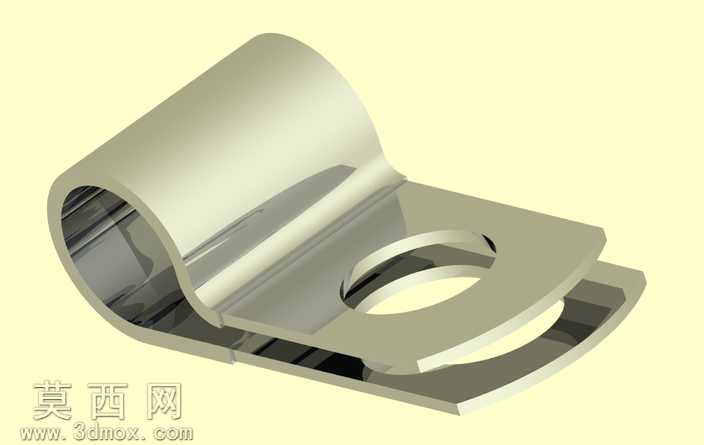

本模型为P型弹性夹持固定夹具，采用三维参数化建模方式完成全结构构建，建模过程中优先保证钣金冲压成型特征的还原度，对卷边筒体、弯折安装板、定位开孔等核心结构做了全参数化约束，确保各部分尺寸可根据实际使用需求快速调整适配。建模阶段先绘制安装板的平面草图，通过拉伸、切除命令完成带双定位孔的平板基体构建，再对平板一侧做卷圆特征处理，形成半开放的筒体夹持结构，筒体与平板衔接处做圆角过渡处理，避免冲压成型过程中出现应力集中开裂的问题，同时在平板与筒体衔接的弯折位置做了等壁厚处理，完全匹配钣金冲压加工的工艺要求，保证模型可直接导出用于工艺排样与模具设计。材质设置上选用冷轧弹簧钢作为基础材质，渲染时调整金属材质的粗糙度、反射率参数，还原弹簧钢经表面钝化处理后的亚光金属质感，对夹持接触面做了细微的纹理处理，模拟实际加工后的表面粗糙度效果，提升渲染图的真实感。结构设计上采用一体冲压成型的思路，无额外拼接零件，依靠卷圆筒体的弹性形变实现对杆件类零件的抱紧夹持，平板部分的两个开孔分别用于安装定位与锁紧固定，其中长圆孔可适配一定范围内的安装位置误差，圆孔用于穿入锁紧螺栓完成夹具的最终固定，整体结构紧凑，夹持力稳定，可应用于线束固定、细杆件定位、管路排布等多种工业场景。建模过程中对各弯折角度、卷圆内径、板材厚度做了参数化关联，修改基础参数即可快速生成不同规格的同系列夹具模型，大幅提升同类型零件的设计效率，模型完成后做了干涉检查与结构合理性验证，确保各部分结构无干涉、无建模错误，可直接用于装配验证、工程图导出与加工生产参考。
