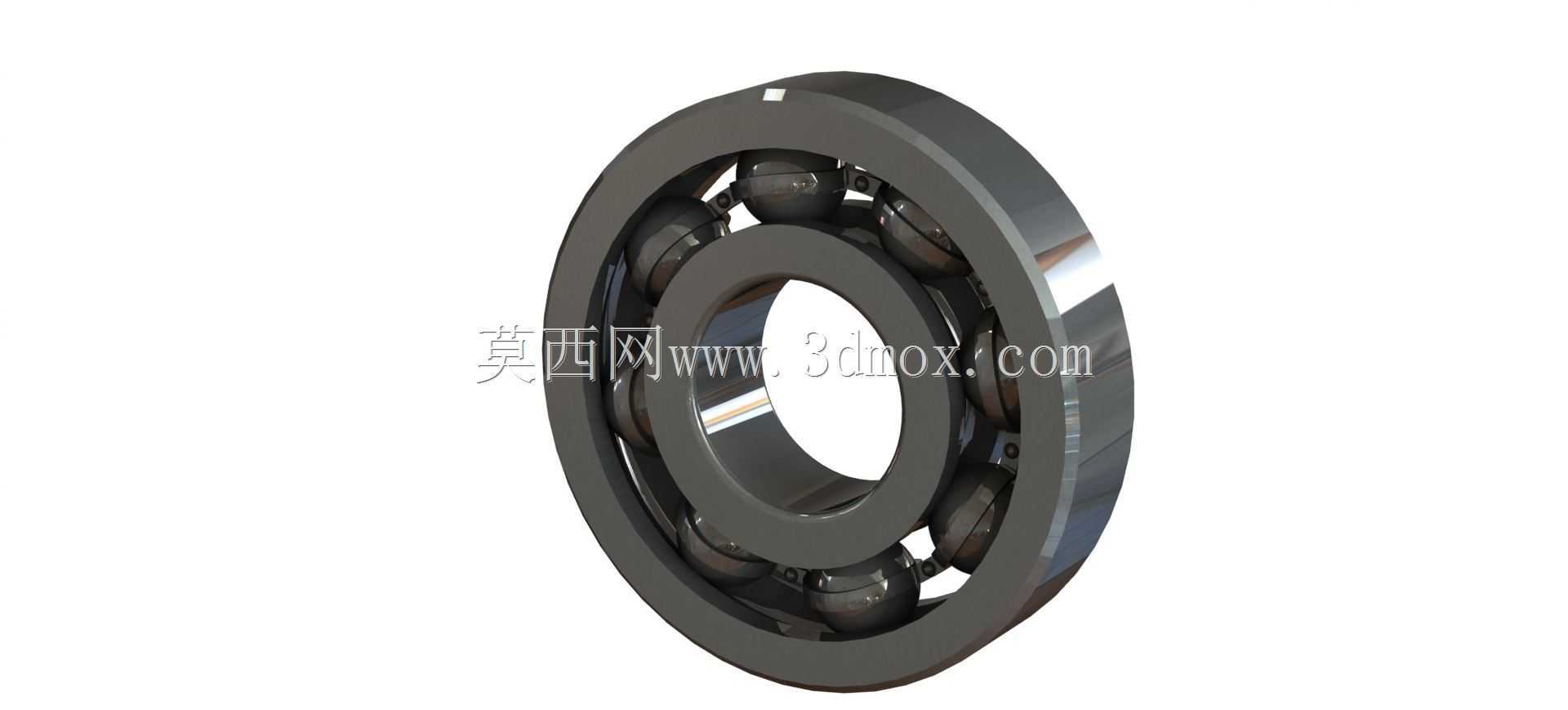

深沟球滚动轴承机械结构设计

　　做了十几年机械结构设计，经手的轴承选型和建模没有一千也有八百，这次做的深沟球滚珠轴承结构，是日常设备里最常用的一类旋转支撑件，从普通的输送机辊筒、机床主轴端支撑，到小型电机输出轴、家电传动结构，几乎所有需要降低旋转摩擦系数、保证轴系回转精度的位置，都能见到这类零件的身影。很多刚入行的工程师总觉得轴承是标准件直接选型调用就行，真到做非标设备适配特殊安装空间的时候，才会明白吃透轴承内部结构、安装边界尺寸有多重要——毕竟标准件的尺寸系列是固定的，遇到安装位空间受限、载荷有特殊要求的场景，就得自己调整滚道曲率、钢球排布数量、保持架结构，这时候精准的三维模型就是后续干涉检查、载荷仿真的基础。

　　先从实际用途说起，这类滚珠轴承的核心作用，是支撑旋转的轴类零件，把轴运转过程中的径向载荷、少量双向轴向载荷传递到轴承座或者设备壳体上，同时把轴和支撑座之间的滑动摩擦转化为钢球和滚道之间的滚动摩擦，大幅降低运转过程中的能量损耗和零件磨损。和滚子轴承比，它的摩擦阻力更小，极限转速更高，适合中高速、载荷不算特别大的传动场景，比如普通的异步电机输出端，用的基本都是这类深沟球轴承，安装维护简单，对轴和座的加工精度要求也比精密角接触轴承低，是通用设备里性价比最高的旋转支撑方案。

　　设计这个结构的时候，首先要卡准安装边界尺寸：轴承的外径是和轴承座孔配合的，一般采用基轴制过渡配合，过盈量不能太大，不然压装的时候会把外圈挤变形，导致滚道圆度超差，运转的时候出现卡滞、异响；内孔是和旋转轴配合的，根据载荷大小选过渡或者小过盈配合，要是载荷波动大、有冲击的话，过盈量要适当加大，避免内圈和轴之间出现相对滑动，也就是行业里常说的“跑圈”，一旦跑圈就会磨坏轴颈或者座孔，维修的时候就得补焊加工，非常麻烦。宽度尺寸要和安装位的预留空间匹配，两侧的密封件如果是接触式的，还要预留密封唇的压缩量，不能压得太紧，不然会增加运转阻力，温升过快导致润滑脂失效。

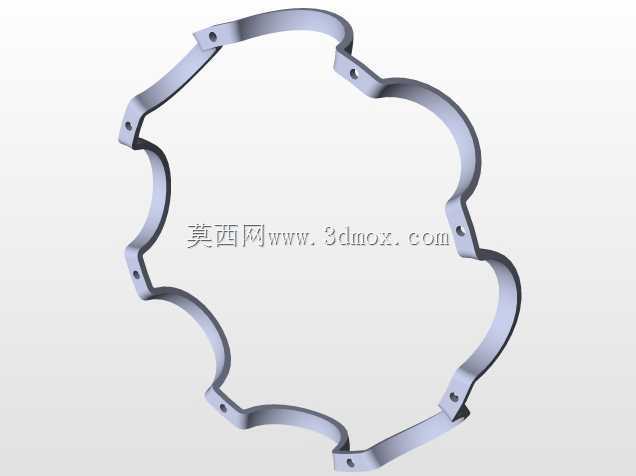

　　内部结构的设计逻辑也很明确，内圈和外圈的滚道曲率半径一般取钢球直径的51.5%到53%，这个曲率差是为了让钢球和滚道之间形成合适的接触角，既能保证接触应力在材料许用范围内，又不会因为曲率太接近导致摩擦阻力增大。钢球的数量要根据节圆直径来算，在保证保持架有足够强度、钢球之间留有合理间隙的前提下，尽量多排布钢球，这样能提升轴承的额定动载荷，延长使用寿命。保持架用的是浪形冲压保持架，这也是这类轴承最常用的保持架结构，重量轻，兜孔间隙合理，能把钢球均匀隔开，避免钢球之间直接接触摩擦，高速运转的时候也不会因为离心力出现过大的变形。

　　实际应用里还要考虑润滑和密封的问题，这个模型里预留了两侧的密封槽位，可以根据使用场景选铁封或者胶封：铁封的是非接触式密封，摩擦阻力小，适合高速、环境比较干净的场景，但是防尘防水能力差一点；胶封的是接触式密封，密封唇和内圈的密封槽接触，能挡住灰尘、水汽进入轴承内部，适合粉尘大、有喷淋的工况，比如农机、输送设备上的轴承，基本都用胶封结构。润滑脂的填充量也有讲究，一般填充轴承内部空腔的三分之一到二分之一就够了，填太多的话运转的时候搅拌阻力大，温升高，反而会加速润滑脂变质泄漏。

　　很多新手建模的时候容易忽略倒角和圆角的细节，其实这些结构对安装和使用寿命影响很大：内圈和外圈的端面倒角是安装导向用的，压装的时候能顺利对准轴和座孔，不会刮伤配合面；滚道和端面、挡边之间的过渡圆角要和钢球的运动轨迹匹配，不能有尖锐棱角，不然热处理的时候会出现应力集中，承受冲击载荷的时候容易出现裂纹，导致轴承提前失效。还有挡边的高度，不能太高也不能太低，太低的话钢球容易在承受轴向力的时候脱出滚道，太高的话会增加保持架和挡边之间的摩擦，还会影响润滑脂的流动。

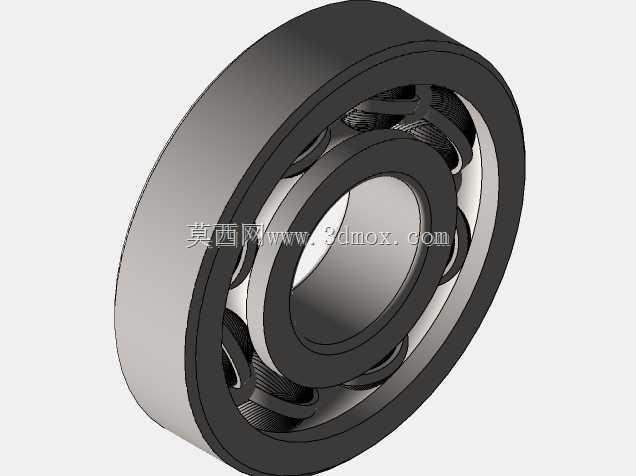

　　做三维建模的时候，这些细节都要精准还原，不能只画个大概的内外圈加几个球就完事——后续做整机装配的时候，要检查轴承和周边零件的干涉，比如端盖的止口会不会碰到轴承外圈，轴上的台阶会不会顶住内圈，密封件的压缩量是不是在合理范围，这些都需要精准的模型来做校核。要是模型尺寸不准，实际加工装配的时候就会出问题，要么装不进去，要么装上去之后轴承游隙不对，转起来发卡、温升快，用不了多久就坏了。

　　这类轴承看起来结构简单，其实里面的尺寸配合、结构细节都是经过上百年的工业应用迭代出来的，每一个参数的选择都有实际的工程依据，不是随便画个圆凑个数就行。做结构设计的时候，哪怕是最基础的标准件，也要搞懂它的设计逻辑、安装要求、适用场景，这样选型和改型的时候才不会出错，设计出来的设备才能稳定运行。
