十字轴式万向联轴器结构三维设计

　　在各类需要补偿两轴间角度偏移、径向偏移的传动场景中，万向节是应用极为广泛的核心传动部件，从工业流水线的动力传输单元，到农用机械的行走传动系统，再到小型设备的动力输出端，这类部件都承担着变角度传递扭矩的关键作用。不同于刚性联轴器只能在两轴严格对中的工况下使用，万向节可以在主动轴与从动轴存在一定轴线夹角的状态下稳定传递回转运动与扭矩，不会因为安装误差、工作过程中的机架形变、部件相对位移出现卡滞或传动失效的问题。

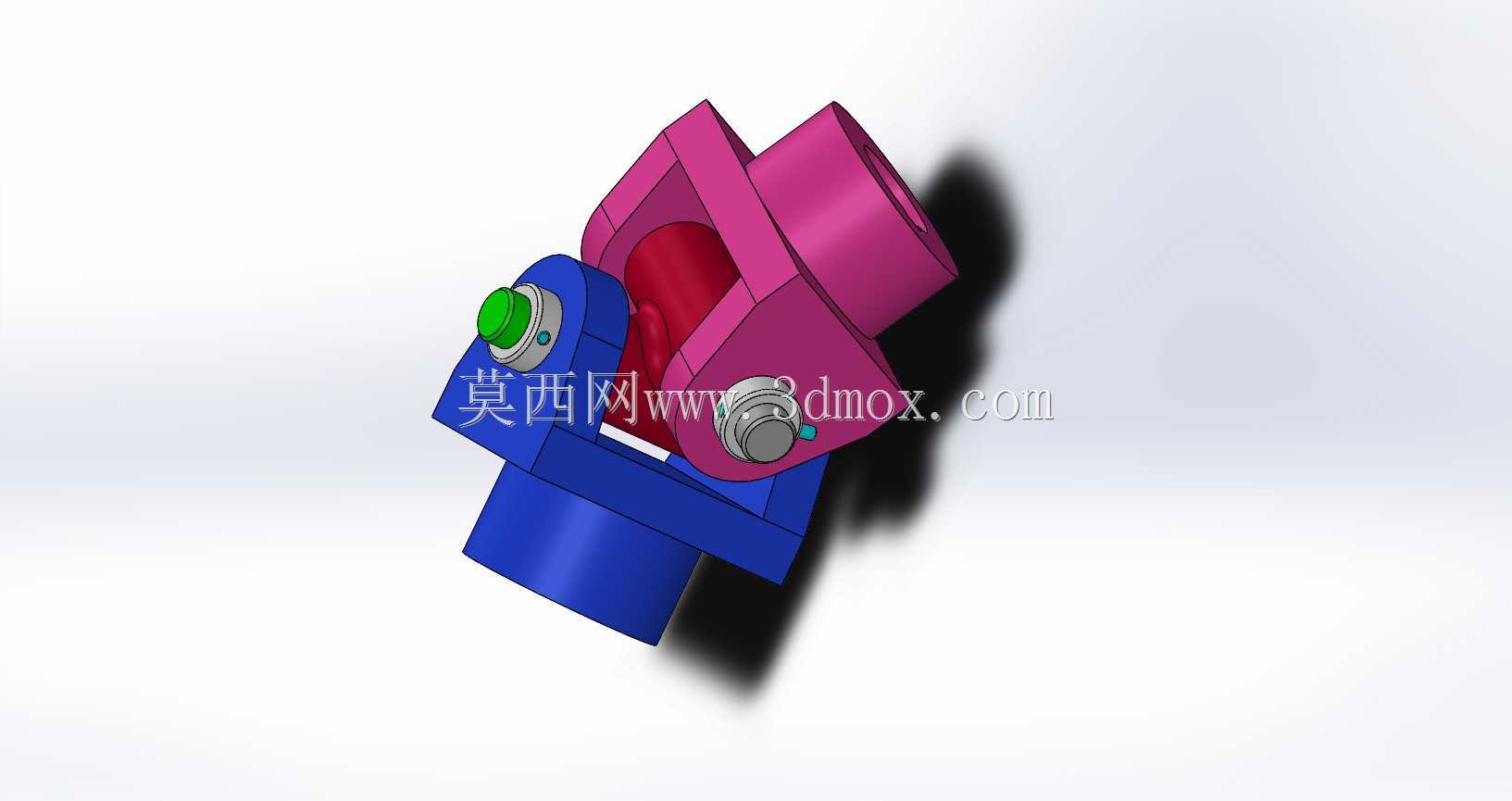

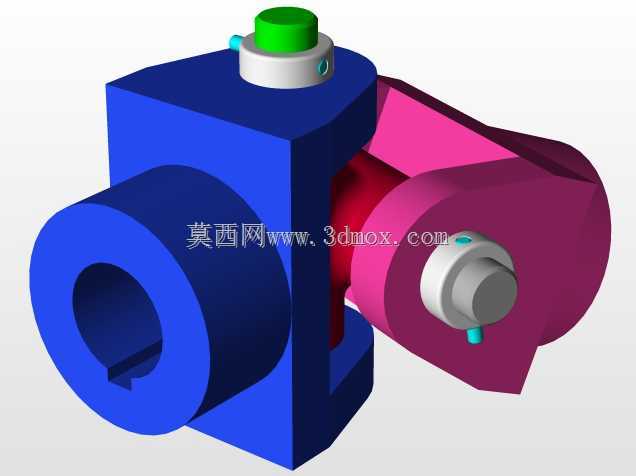

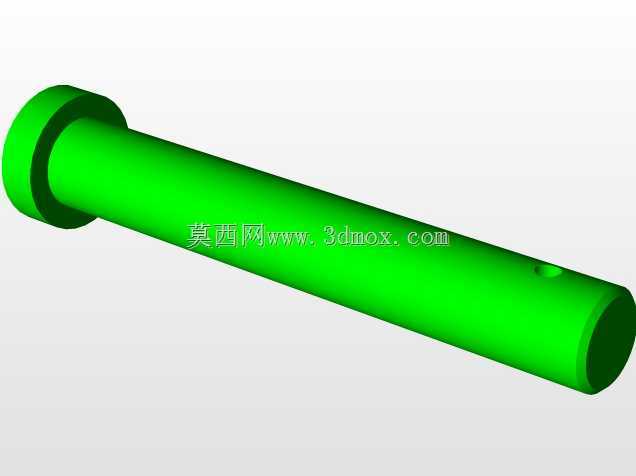

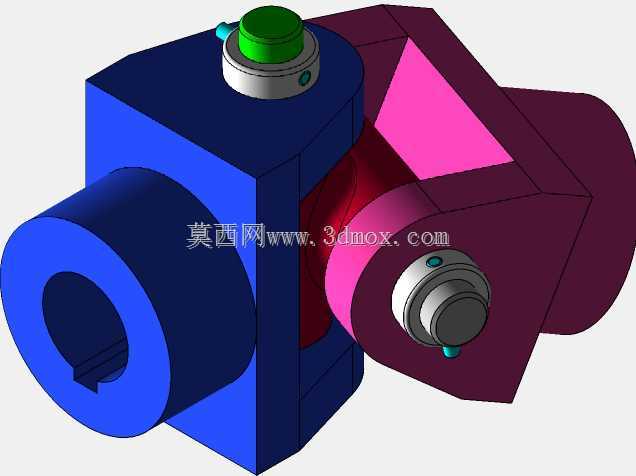

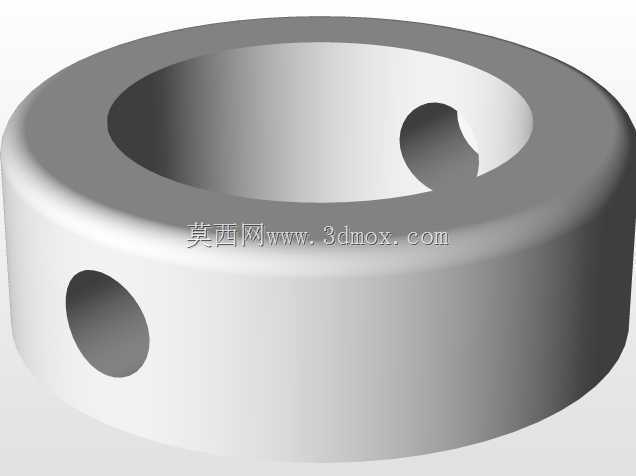

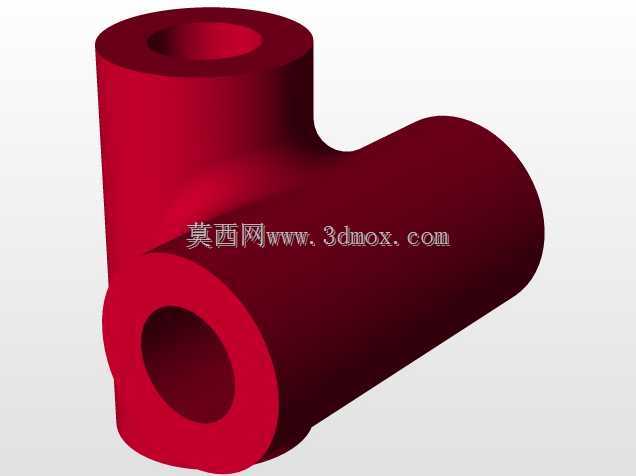

　　本次设计的万向节采用分体式叉架配合十字轴的经典结构，两个叉形接头分别对接输入轴与输出轴，十字轴作为中间传动件实现两个叉架的铰接，每个叉架的轴孔端都设计有独立的轴承安装位，配套的轴承端盖通过定位销与锁紧件固定，既可以保证十字轴轴颈的转动灵活性，又能避免传动过程中轴承脱出，同时预留了润滑脂加注的通道，方便日常维护时补充润滑介质，降低十字轴轴颈与轴承衬套之间的磨损速率。

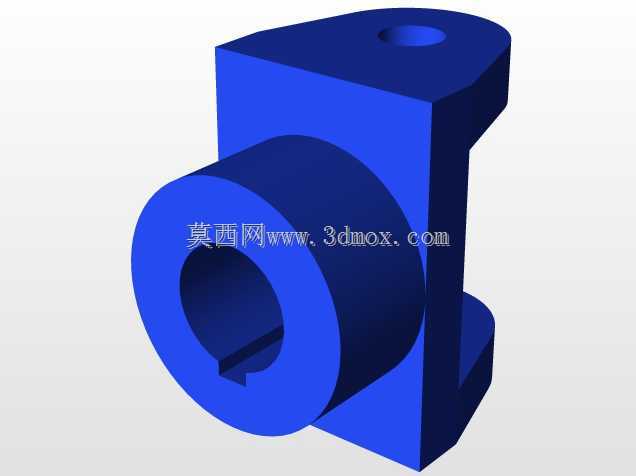

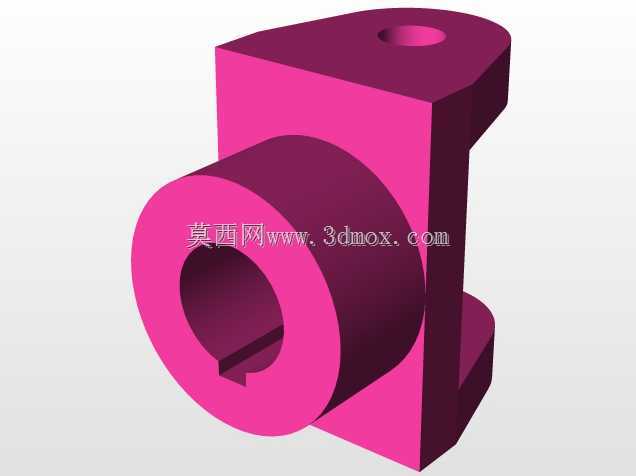

　　从结构设计的细节来看，两个叉架的主体采用块状承力结构，而非薄壁冲压结构，这种设计更适配中等扭矩的传动工况，叉架与轴连接的端部分别设计了带键槽的通孔与锁紧定位结构，其中一侧轴孔为贯通式圆孔，孔内加工标准平键键槽，可以直接与带平键的传动轴配合，通过轴端锁紧件实现轴向固定；另一侧的轴端设计了外伸的定位轴颈与径向锁紧孔，既可以插入配套的从动部件内孔，也可以通过径向紧定螺钉实现轴与连接件的无键固定，适配两种不同的安装对接形式，提升了部件的场景适配性。

　　设计过程中首先需要明确传动的额定扭矩范围，以此倒推十字轴的轴颈直径、叉架的承力截面厚度，避免传动过程中叉架根部出现应力集中断裂的问题。两个叉架的摆动角度范围经过校核，单节万向节的最大工作夹角可以达到35度，完全覆盖常规设备安装时的对中误差补偿需求，同时在最大夹角状态下，十字轴的轴颈与轴承衬套的接触应力仍处于材料许用应力范围内，不会出现局部压溃的问题。

　　安装边界方面，该万向节的轴向总长度在完全对中状态下为固定值，当两轴存在夹角时，轴向尺寸会随角度变化出现小幅伸缩，因此在配套设备设计时，需要在轴系的轴向预留至少5毫米的窜动间隙，避免部件工作过程中出现轴向顶死的问题。径向安装尺寸以叉架的最大回转半径为边界，安装时需要保证叉架回转范围内无其他结构干涉，尤其是在大角度传动状态下，叉架的外边缘不会与周边的机架、护罩等部件发生刮蹭。轴孔的配合公差选用H7/k6的过渡配合，既可以保证装配时的同轴度，又不会出现装配过紧导致的拆装困难问题，键槽的尺寸符合普通平键的国标要求，可以直接采购标准平键完成装配，无需定制非标连接件。

　　在实际应用中，这类万向节常被用在多轴传动的设备布局中，比如设备的动力输出端与工作端不在同一轴线上，或是设备工作过程中两个传动部件会出现相对位置变化的场景，单节万向节存在瞬时传动比波动的特性，因此在对传动匀速性要求较高的工况下，可以采用双节万向节串联布置的形式，通过合理匹配中间轴的安装角度，实现输入轴与输出轴的等速传动。设计时还考虑了部件的拆装维护性，十字轴与叉架的连接没有采用不可拆卸的铆接结构，而是通过可拆卸的轴承端盖固定，当十字轴或轴承衬套出现磨损时，只需要拆下两端的端盖就可以更换内部易损件，无需更换整个万向节部件，降低了设备的后期维护成本。叉架的承力部位做了圆角过渡处理，避免直角截面带来的应力集中问题，所有外露的棱边都做了倒角处理，既可以避免装配时划伤操作人员，也能去除加工过程中产生的毛刺，提升部件的装配精度。
