乘用车车轮轮辋结构三维设计

　　轮辋作为车轮总成的核心承载基体，是连接轮胎与车轴传动结构的关键部件，日常设计工作中接触该类部件时，首先要明确其适配的应用场景——该结构主要面向民用乘用车的非承载式车轮配套需求，适配常规低压子午线乘用车轮胎，日常使用场景覆盖城市铺装路面通勤、非铺装路面轻度通行等常规工况，核心作用是为轮胎提供可靠的周向支撑，固定轮胎的胎圈位置，同时承受车辆整备质量、行驶过程中的垂向冲击、转向时的侧向载荷以及驱动制动过程中的扭矩传递，是车辆行走系统中直接关系行驶安全的核心结构件。

　　从设计思路层面拆解该结构的建模逻辑，首先要优先匹配轮胎的安装边界：轮辋的胎圈座角度、轮缘高度、槽口深度均严格参照对应规格轮胎的装配尺寸要求设计，周向的轮缘凸起结构用于限制轮胎在侧向载荷下的脱出风险，中部的深槽结构是为了方便轮胎拆装时的胎圈避让，避免装配过程中出现胎圈划伤、卡滞的问题。中心的轮毂安装位预留了与轮毂轴承、制动盘配合的止口尺寸，安装孔的节圆直径、螺栓孔位的分布角度均按照常规乘用车的轮毂安装规范设定，保证装配时的同轴度要求，避免行驶过程中出现车轮跳动、动平衡超差的问题。

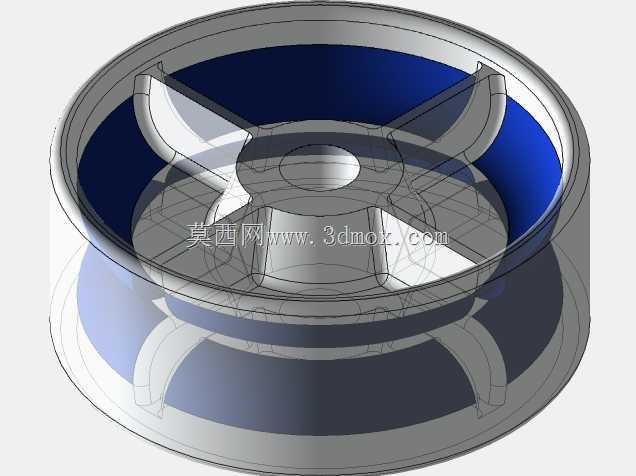

　　结构设计上，该轮辋采用整体式铸造成型的结构方案，内部的辐条采用等强度的变截面设计，在靠近中心安装座的位置截面厚度更大，用于传递集中的驱动与制动扭矩，向轮缘延伸的过程中截面逐步收窄，在保证结构刚度的前提下尽可能降低整体重量，减少行走系统的簧下质量，提升车辆的悬架响应表现。辐条之间的镂空区域一方面为制动系统提供足够的散热通风空间，避免长时间制动后制动盘热量积聚导致制动效能衰减，另一方面也能降低轮辋转动过程中的风阻，优化车辆高速行驶时的空气动力学表现。

　　从安装边界的尺寸约束来看，轮辋的轴向宽度需要匹配对应轮胎的断面宽度，避免轮胎安装后出现过度拉伸或者挤压变形的问题，轮辋的偏距参数严格按照整车的轮距设计要求设定，保证轮胎安装后与翼子板、悬架摆臂、制动卡钳等周边部件留有足够的运动间隙，在车轮上下跳动、转向至最大角度时不会出现运动干涉。中心孔的配合公差采用过渡配合设计，既保证装配时的定位精度，也避免过盈配合导致的拆装困难，螺栓孔的位置度公差严格控制在0.1mm以内，保证多个螺栓均匀受力，避免行驶过程中出现螺栓松动、轮辋偏磨的问题。

　　实际建模过程中，轮辋的内外轮廓均做了圆滑的圆角过渡，避免应力集中导致的结构疲劳失效，尤其是辐条与轮辋本体、辐条与中心安装座的连接位置，均采用大圆角过渡处理，在承受冲击载荷时能够将应力均匀分散，避免局部应力过大导致的开裂问题。轮辋的气门嘴安装位预留了标准的安装孔位，位置避开辐条的遮挡区域，方便后续轮胎充气时的气门嘴对接，同时孔位周边做了加厚处理，避免安装气门嘴时出现结构强度不足的问题。

　　针对日常使用中的常见失效形式，该结构在设计时也做了对应的优化：轮缘位置做了局部加厚处理，应对路边停车时的路肩剐蹭、轻度冲击，避免轮缘变形导致的轮胎密封失效；轮辋的内表面做了平滑处理，减少轮胎安装后的磨损，同时保证轮胎充气后的密封性能；整体结构的壁厚均匀，避免铸造过程中出现缩孔、缩松等成型缺陷，保证成品的结构强度一致性。在做动平衡校核时，该结构的质量分布沿周向均匀对称，减少后续装配时需要添加的平衡块重量，提升车轮高速转动时的平稳性，避免高速行驶时出现方向盘抖动的问题。
