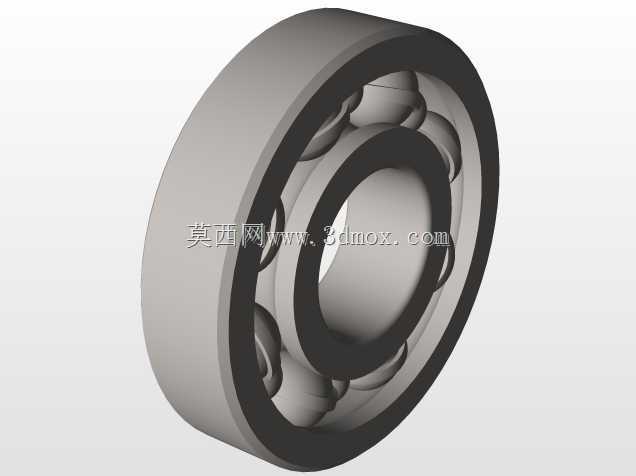

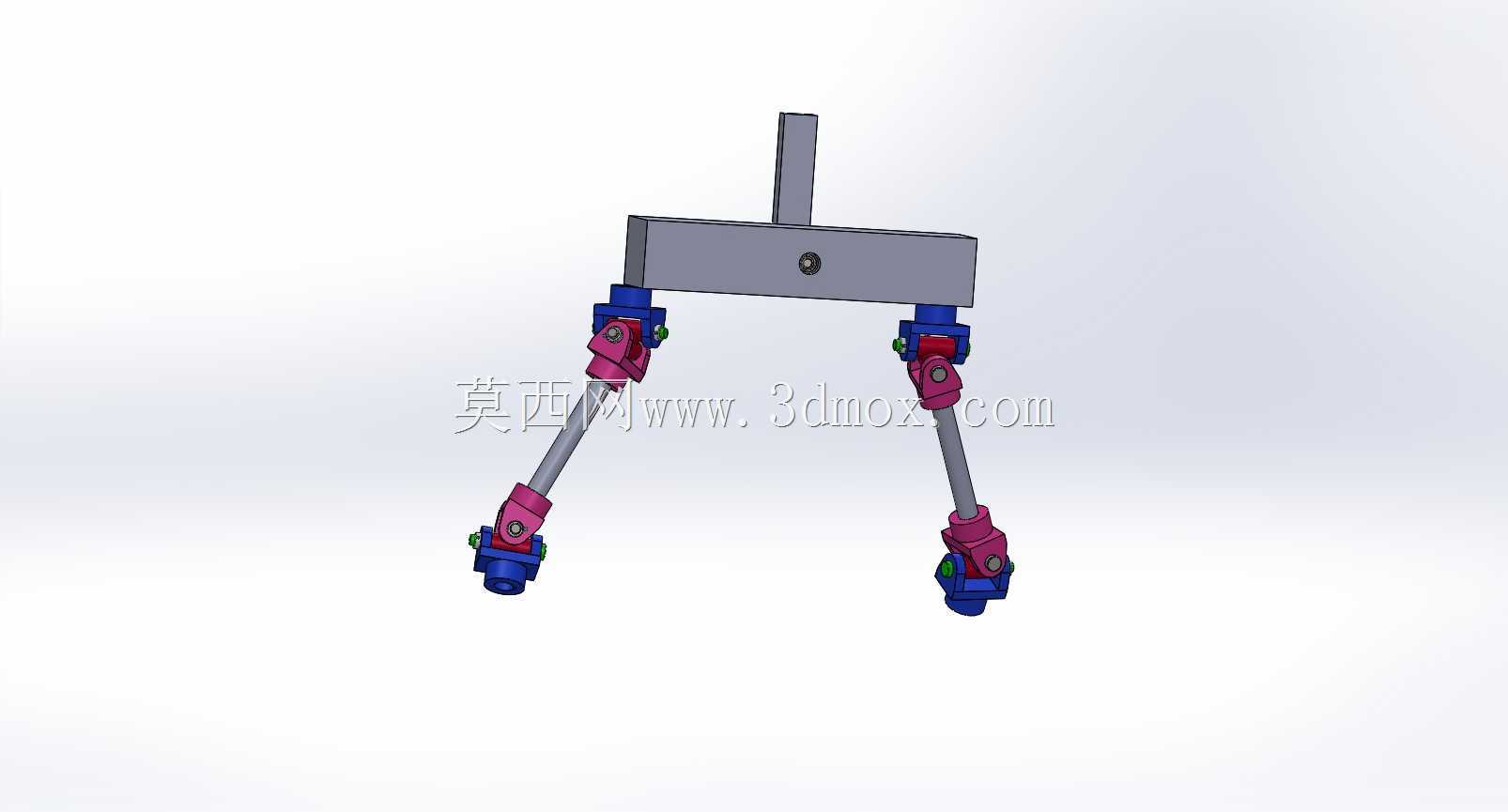

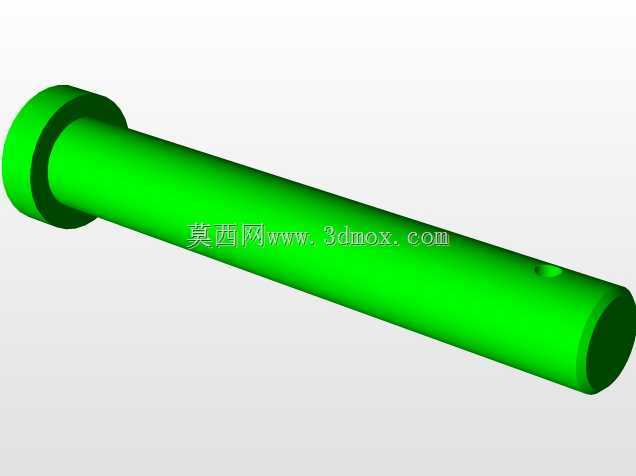

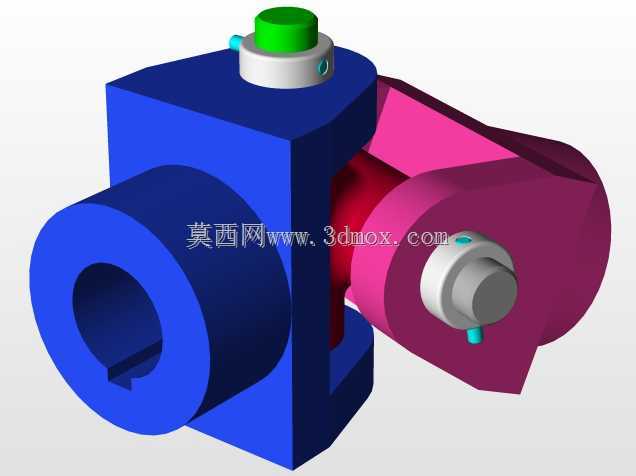

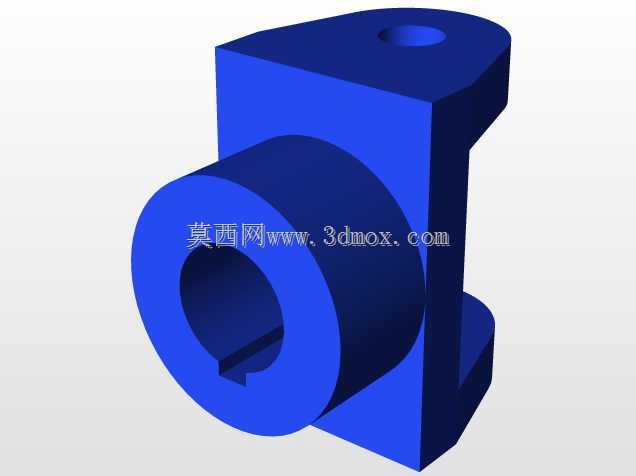

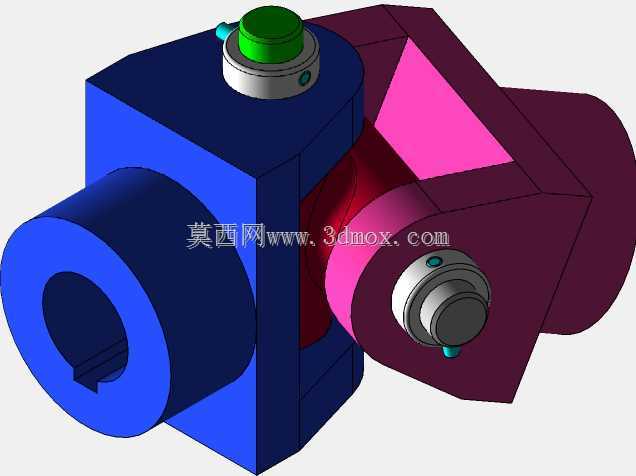

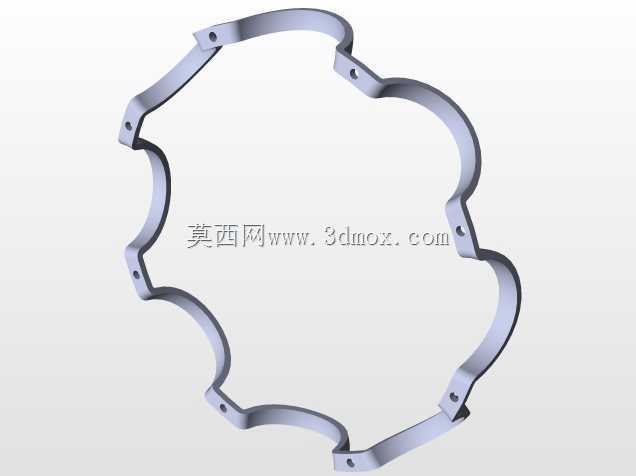

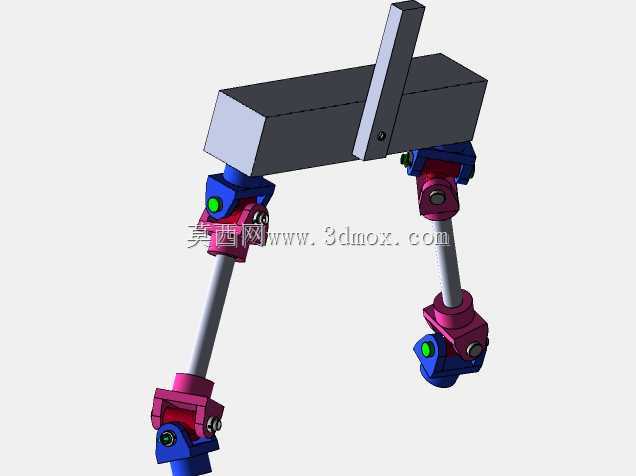

这套悬架模块原型,核心定位是悬架基础工作逻辑的具象化演示载体,并非直接量产装车的成品部件,主要面向汽车底盘结构教学、悬架原理验证、简易行走机构方案预研场景使用,能让结构设计人员、汽修专业学员直观理解独立悬架的运动传递路径与受力逻辑。从结构布局来看,整体采用对称式双下摆臂搭配中央横梁的架构,上方的竖置杆段为模拟车身安装定位柱,用于将整个模块固定在演示台架或者试验支架上,中央横梁承担两侧悬架臂的安装基座功能,横梁中部预留的定位孔可用于固定安装座,也可加装位移传感器采集跳动过程中的横梁形变数据。两侧的摆臂组件通过万向节结构分别连接横梁与下端的模拟车轮安装座,万向节的多自由度铰接设计,能让下端安装座在模拟车轮上下跳动时,自动适配角度变化,
避免运动过程中出现卡滞,同时还原实车悬架中转向节与摆臂的连接运动关系,摆臂杆身采用等径杆段设计,可根据演示需求更换不同长度、不同刚度的杆件,验证轮距、主销倾角变化对悬架运动特性的影响。在安装边界上,中央横梁的横向跨度决定了整套模块的适用轮距范围,上方定位柱的直径与安装孔位可适配常规的台架T型槽安装尺寸,下端两个安装座的接口尺寸与常见的轮毂轴承安装基准保持一致,既可以直接安装模拟轮块做跳动演示,也可加装简易轮毂组件配合转向机构演示转向随动特性。设计过程中优先考虑了运动干涉的规避,在摆臂上下极限跳动行程内,所有铰接部件、杆段与中央横梁之间都预留了足够的安全间隙,不会出现运动过程中部件剐蹭的问题,

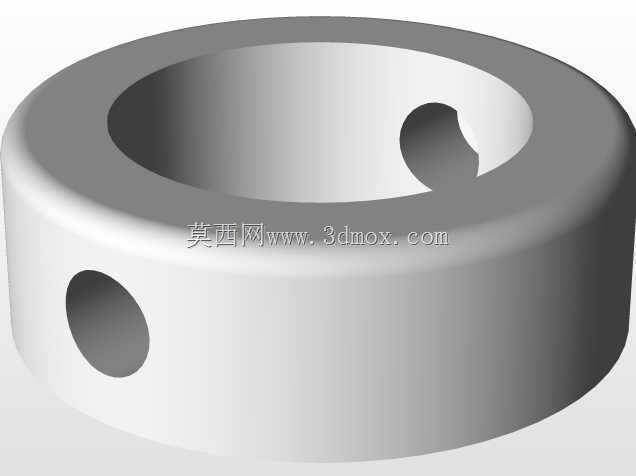

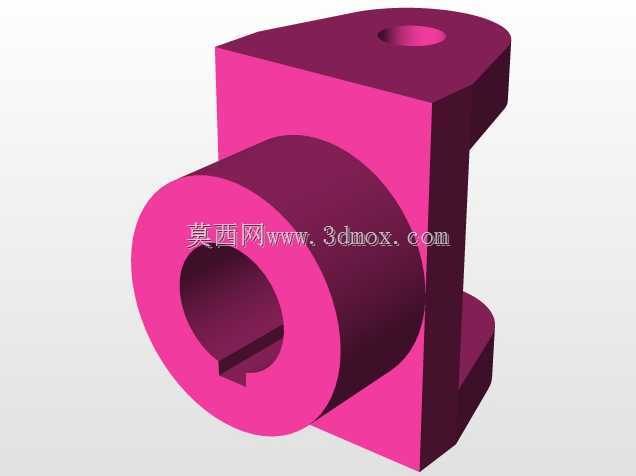

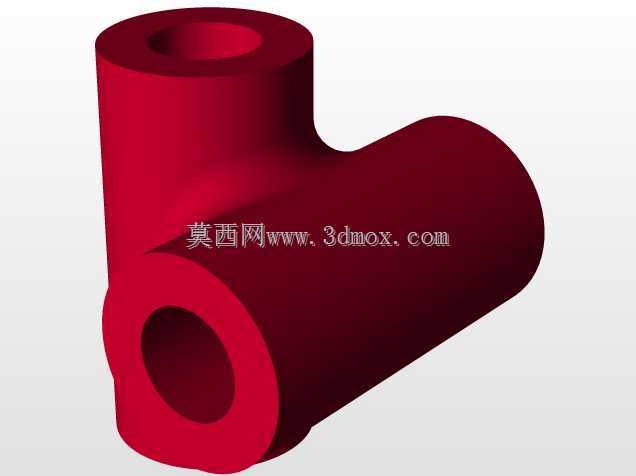

铰接位置的彩色部件为不同功能的铰接衬套与锁紧结构,既区分了不同的连接副,也方便演示时快速拆解,展示铰接点的内部配合关系。这套结构没有集成弹性元件与阻尼元件,核心是把悬架的导向机构运动逻辑单独剥离出来,让观察者能清晰看到车轮跳动时,两侧摆臂如何通过万向节的转动带动车轮按设定轨迹运动,理解悬架导向机构的核心作用——即约束车轮的运动自由度,保证车轮跳动时定位参数的变化处于设计允许范围内。在实际教学场景中,这套模块可配合简单的手动按压机构,模拟路面不平带来的车轮跳动,直观展示非承载式车身下独立悬架的左右轮跳动互不干扰的特性,也可通过在摆臂上粘贴标记点,用高速相机采集运动轨迹,辅助讲解悬架K&C特性的基础概念。
对于小型低速行走设备的开发人员来说,这套结构也可作为简易悬架的设计参考,根据实际载荷需求放大杆件尺寸、加装弹簧与减震器后,可直接应用在小型巡检机器人、低速代步车的行走机构上,大幅缩短前期方案验证的周期。整套结构的所有铰接点都采用可拆卸设计,方便更换不同参数的摆臂来调整悬架几何,比如调整摆臂的安装点位置、摆臂长度,就能直观看到主销后倾、车轮外倾等定位参数在跳动过程中的变化趋势,帮助设计人员快速理解悬架硬点布置对整车操控性能的影响,避免纯理论讲解的抽象感。
