农用越野车辆人字花纹驱动轮结构

　　这类带深齿人字花纹的驱动轮，主要适配非铺装路面作业的行走设备，在泥泞田块、松软土路、凹凸不平的野外作业场景中，能有效破除路面表层的浮泥滑层，通过齿块嵌入硬质土层获得足够附着力，避免作业过程中出现打滑陷车问题，相比普通光面或浅花纹轮胎，在湿滑黏重土壤环境下的牵引效率可提升四成以上，是农用作业机械、小型越野工程设备行走系统的核心部件。

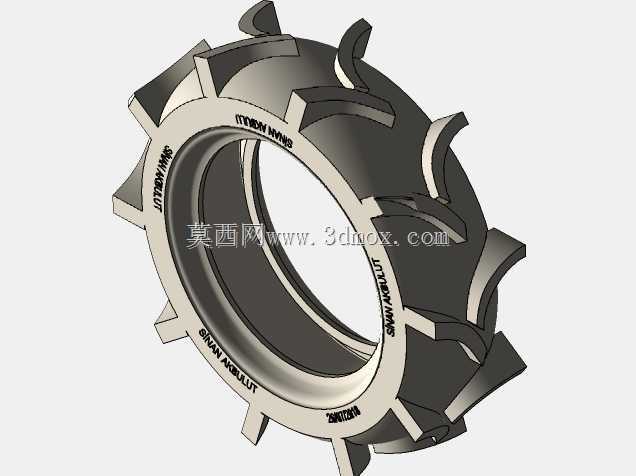

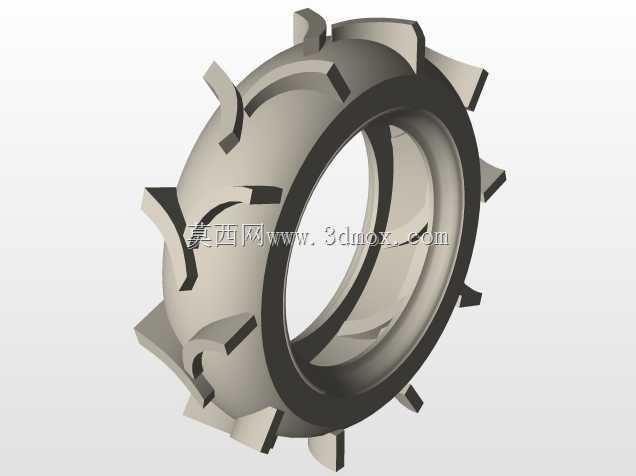

　　从结构设计逻辑来看，轮体采用橡胶胎体与金属轮毂嵌合的组合结构，胎面的人字花纹块采用非对称倾斜排布，相邻齿块的角度沿轮周方向均匀错位，一方面保证轮体滚动过程中至少有三个以上齿块同时接触地面，避免单齿受力过大出现断裂，另一方面倾斜的齿面在滚动时可顺着转动方向将接触面的淤泥、碎石从齿槽中甩出，防止花纹沟槽被异物填塞导致抓地力失效。齿块的根部做了大圆弧过渡处理，避免应力集中在齿根位置，在频繁承受冲击载荷的工况下，能大幅降低齿块开裂、脱落的风险，胎侧的加厚设计则可以抵御田间碎石、作物根茎的剐蹭，减少胎侧被刺穿的概率。

　　轮毂部分采用与轮轴匹配的中心通孔设计，安装止口的同轴度公差控制在0.1mm以内，保证轮体转动时的动平衡性能，避免高速行走时出现整车抖动。轮毂端面的连接螺栓孔采用等节距圆周排布，适配标准法兰式轮轴连接结构，安装时无需额外加工转接件，可直接与对应吨位的驱动桥输出端匹配。轮体的宽度与直径比例经过优化，在保证足够接地面积降低接地比压的同时，不会因为胎体过宽导致转向阻力过大，适配15-25马力区间的小型行走设备。

　　在实际选型匹配过程中，需要注意轮体的安装边界尺寸：中心安装孔的直径要与驱动桥轴头尺寸完全匹配，螺栓孔的节圆直径要与桥端法兰的安装孔位对齐，同时要预留足够的转向摆动空间，避免轮体在最大转向角度时与车架、挡泥板发生运动干涉。胎面花纹的高度根据作业场景的不同有对应的适配区间，深耕作业场景可选择齿高更高的款式，获得更强的抓地性能；硬质土路转场较多的场景可选择齿高稍低的款式，降低滚动阻力，减少行走过程中的颠簸感。

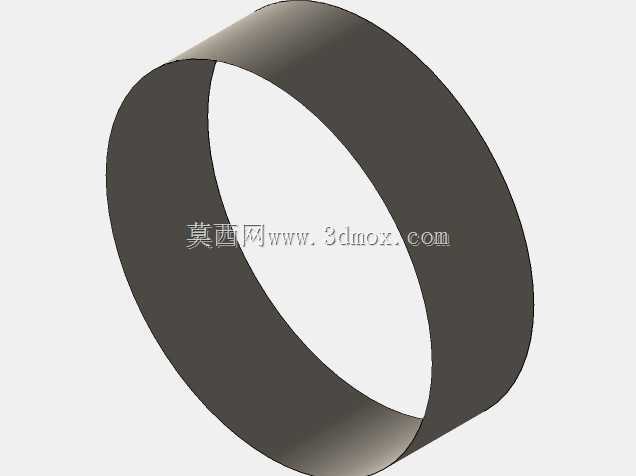

　　这类轮体的建模过程需要重点关注花纹块的曲面过渡，以及胎体与轮毂的配合公差，在做装配仿真时，要模拟轮体在额定载荷下的形变情况，验证齿块接触地面时的受力分布，避免局部应力超过材料的屈服强度。同时要考虑轮胎充气后的膨胀量，预留足够的尺寸余量，保证充气后轮体外径不会超出设计边界，与周边部件的安全间隙符合设计要求。
