车床配套用镜脚支撑结构件

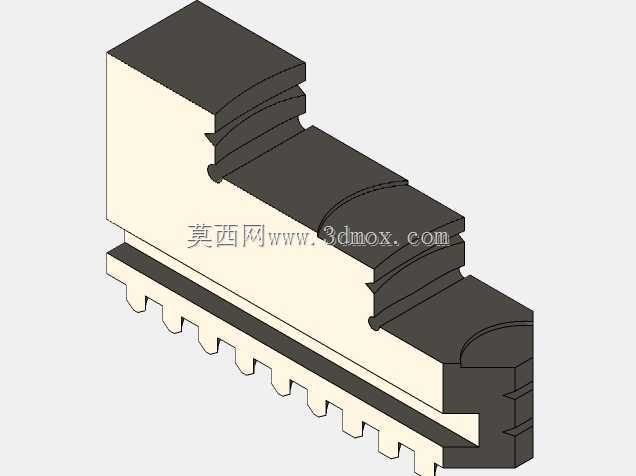

　　在普通卧式车床的日常加工场景中，镜脚是安装在床身导轨侧部、用于承载跟刀架或中心架辅助支撑组件的关键连接件，其结构精度直接影响长轴类工件车削过程中的刚性表现，不少车间在加工长径比超过1:20的细长轴时，常会因为原配镜脚磨损出现支撑偏移，进而引发工件让刀、锥度超差甚至竹节形振纹的问题，这类支撑件的设计合理性，往往是一线车工判断设备加工稳定性的直观参考。从结构设计逻辑来看，这款镜脚的底部采用了与车床床身导轨匹配的锯齿形卡合结构，齿形的节距、齿高完全适配对应型号车床的导轨安装槽尺寸，安装时无需额外打孔改造，只需将齿部对齐导轨侧的定位槽推入，再通过侧部的压紧螺栓锁死即可完成固定，这种无改装的安装边界设计，能够保证配件替换时的适配效率，

　　避免现场配作带来的安装误差。镜脚的上部设置了多组弧形定位槽，这些槽位的弧度与跟刀架支撑爪的回转半径完全匹配，不同位置的槽位对应不同的支撑高度调节档位，加工不同直径的细长轴时，只需调整支撑爪在对应槽位的固定位置，就能快速完成支撑中心与车床主轴中心的对中，无需反复打表校准，能大幅缩短长轴加工前的准备时间。从实际使用的功能特性来看，这款镜脚的主体承力面采用了加厚的实体结构，在支撑爪承受切削径向力时，不会出现薄壁件常见的弹性形变，接触面上的弧形槽边缘做了小尺寸的倒角处理，既可以避免安装支撑爪时出现棱角卡滞，也能减少应力集中导致的槽口崩裂问题，底部的卡合齿侧面预留了0.02mm的配合间隙，既保证滑动安装时的顺畅度，

　　又不会因为间隙过大导致锁死后出现支撑偏移。不少车间在进行细长轴车削、丝杠粗加工这类需要辅助支撑的工序时，常会遇到原配镜脚长期使用后齿面磨损、槽位变形的问题，这款镜脚的结构尺寸完全对标常用普通车床的配套配件规格，替换时不需要对床身导轨做任何修配，安装后支撑中心与主轴中心的同轴度误差可以控制在0.01mm以内，能够满足精加工工序的精度要求。在设计思路上，这款结构件没有多余的冗余设计，所有的型面都服务于安装定位与承力需求：底部的锯齿结构承担安装时的定位与水平方向的切削反力，上部的弧形槽承担支撑组件的垂直方向载荷，侧面的螺栓过孔位置经过受力校核，刚好位于承力结构的刚性最强区域，锁紧时不会因为螺栓压紧力导致零件出现形变。从安装边界来看，

　　这款镜脚的总长度、宽度以及安装后的突出高度都严格匹配对应型号车床的导轨侧部空间，安装后不会与大拖板的移动行程发生干涉，也不会影响车刀在纵向走刀时的退刀空间，即使是加工最大直径范围内的长轴工件，支撑组件随拖板移动时也不会出现碰撞问题。在实际加工验证场景中，使用这款镜脚配套跟刀架进行45号钢细长轴的粗车、精车工序时，切削参数设置为进给量0.15mm/r、切削深度1mm时，支撑部位没有出现明显的振颤，工件加工后的圆柱度误差可以稳定控制在0.02mm/100mm以内，完全满足常规轴类零件的加工精度要求，相比磨损后的旧配件，加工时的表面粗糙度也能稳定提升一个等级。
