调节器基座金属结构件三维设计

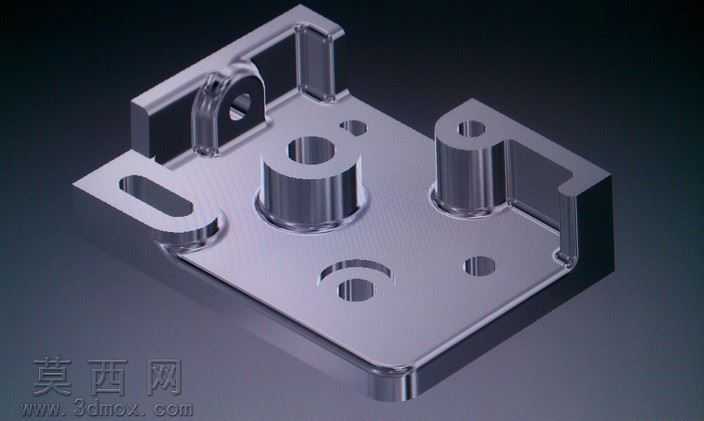

本作品为调节器配套基座的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以草图绘制勾勒基座底板的整体轮廓，精准定位各安装孔位、凸台的基准坐标，通过拉伸命令生成基座的基础实体结构。针对底板边缘的围边结构，采用薄壁拉伸结合倒角命令处理，既保证围边的防护限位功能，又通过圆角过渡消除应力集中隐患。对于基座上的两处核心圆柱凸台，分别采用同轴心拉伸构建主体，再对凸台内孔进行切除拉伸，精准匹配调节器对应部件的安装尺寸，其中较高凸台侧面的定位孔采用异形切除命令完成，保证孔位的角度与深度完全符合装配要求。底板上的长圆形调节孔通过草图绘制封闭轮廓后切除生成，可满足安装时的位置微调需求，其余圆形安装孔均按照标准紧固件尺寸设置孔径与沉台深度，保证装配时螺栓可完全沉埋不突出基座表面。材质设置阶段为模型赋予抛光金属材质，调整材质的反射率、粗糙度参数，模拟铝合金机加工后的金属光泽与细腻质感，渲染阶段采用工作室环境光搭配定向补光，突出金属件的棱边转折与曲面光影变化，清晰展现各结构的细节特征。设计过程中充分考虑基座的承载需求，在凸台与底板的衔接处设置加强圆角，提升结构的抗形变能力，同时对基座整体壁厚进行均匀化处理，避免因壁厚差异导致的加工变形问题，各结构的尺寸公差均按照机械加工通用标准设置，既保证加工可行性，又满足调节器部件的装配精度要求，整体结构布局紧凑，在有限的安装空间内集成了定位、安装、调节多重功能，可直接用于调节器产品的装配验证与加工生产参考。
