带有限元分析的钢构斜拉桥梁三维设计

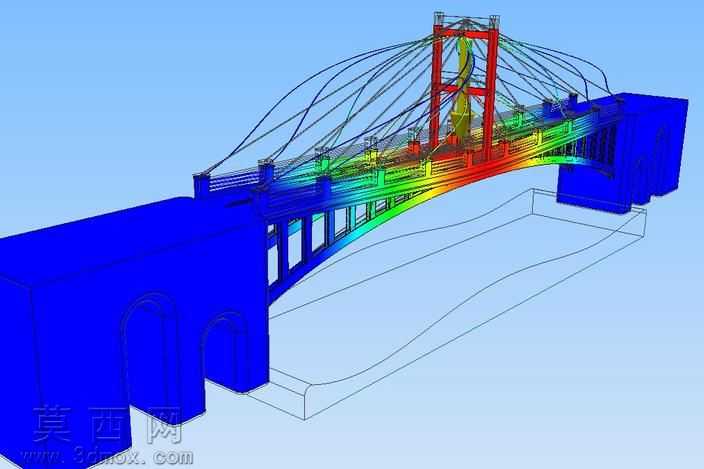

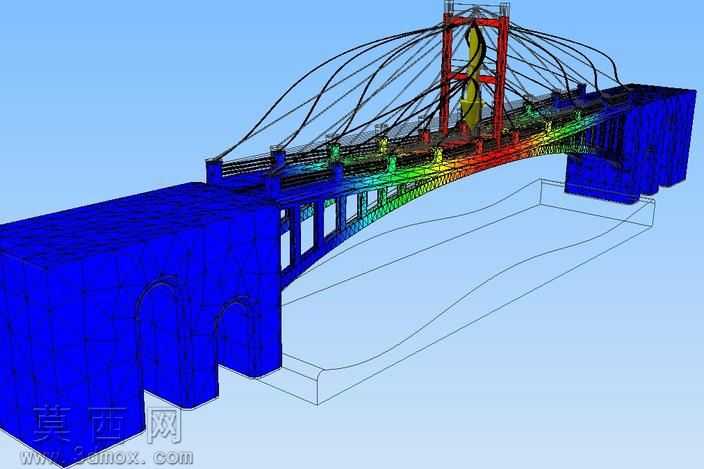

本作品为采用Autodesk Inventor完成的钢构斜拉桥梁三维建模设计，整体建模过程严格遵循工程结构设计逻辑，先完成桥梁整体轮廓的草绘定位，确定100米×10米的整体维度参数，再逐步拆分桥台、主拱肋、桥面板、拉索、主塔等独立结构模块逐一建模。桥台部分采用实体建模方式还原厚重的混凝土桥台形态，预留拱洞结构细节，通过材质参数区分混凝土桥台与钢质桥身的视觉差异；主拱肋采用渐变截面的扫掠特征完成建模，还原钢桁架拱的镂空支撑结构，每一处桁架腹杆、横撑的连接位置都做了精准的装配约束，还原真实钢桥的传力结构逻辑。主塔部分采用异形截面拉伸结合特征编辑完成造型，拉索部分采用三维草图定位每一根拉索的锚固端点，通过扫掠特征生成纤细的钢拉索模型，精准还原斜拉桥的拉索排布逻辑，桥面板部分预留行车道结构，添加护栏、路灯等附属细节提升模型真实感。建模完成后对模型赋予对应材质，桥台赋予混凝土材质，桥身钢结构赋予轻钢金属材质，拉索赋予高强钢丝材质，通过渲染模块调整光影效果，采用彩虹色应力云图直观展示有限元分析的应力分布结果，清晰呈现400吨负载下桥梁不同位置的应力变化，蓝色区域为低应力区，红黄色区域为高应力区，直观验证结构设计的合理性。设计过程中同步完成有限元方法的结构验算，针对轻钢材质的力学参数设置边界条件，模拟桥梁实际承载状态，确保结构在额定负载下的受力符合工程安全要求，整体模型结构完整，细节还原度高，既完整呈现了斜拉钢桥的外观形态，也通过可视化的应力结果展示了结构受力逻辑，可用于桥梁结构教学、工程方案演示、有限元分析参考等场景，模型各部件参数可编辑，支持后续针对不同跨度、负载需求的参数调整与结构优化。
