带加强筋多凸点钣金安装支架结构设计

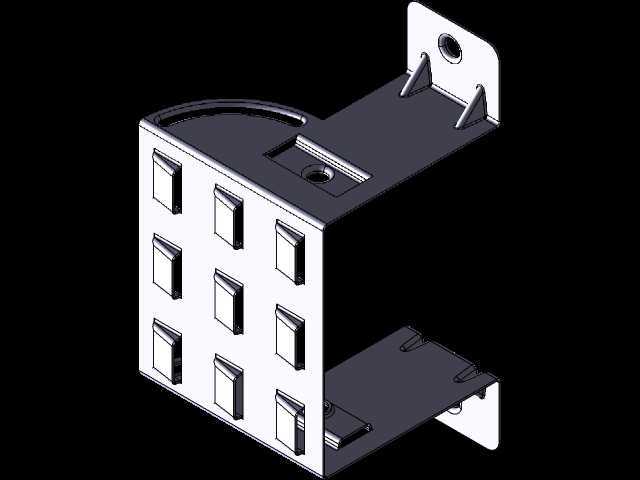

　　这类钣金支架多应用在工业电控柜内部、小型设备机架侧装位、自动化产线旁的辅件挂载场景中，核心作用是为小型传感元件、走线槽、气动快插排、小型控制模块提供稳定的安装承载基础，替代传统焊接支架的加工工序，减少现场焊接带来的变形、焊渣清理、防锈补涂等额外工作量。从结构细节来看，支架主体采用一体化折弯成型工艺，主体腔体的三个立面均冲压有阵列式方形凸点，这类凸点并非装饰结构，一方面是在不增加板材厚度的前提下提升立面的抗扭刚度，避免支架在挂载偏重元件时出现立面鼓胀变形，另一方面凸点的凸起高度可作为安装时的定位基准，当需要在支架内侧贴合绝缘垫片、橡胶减震垫时，凸点可以卡住垫片边缘防止滑移，部分场景下也可作为绑线的卡位结构，

　　方便整理沿支架排布的细径线缆。顶部伸出的安装耳板做了圆角过渡处理，耳板上的安装孔为沉孔设计，安装时螺丝头可以完全沉入孔内，不会突出耳板表面刮伤相邻的线缆或者元件外壳，耳板与主体立面之间设计了三角形加强筋，这两处加强筋是通过冲压一体成型的，并非后续焊接加装，能有效避免耳板在长期受载后出现折弯处开裂的问题，尤其是在设备存在持续振动的工况下，一体加强筋的抗疲劳性能远优于焊接加强结构。支架下部同样延伸出一段带安装孔的折边，上下两处安装位形成两点固定的布局，相比单耳固定的支架，抗晃动能力提升明显，能保证挂载的元件不会因为支架晃动出现位置偏移，对于需要精准对位的光电传感器、行程开关类元件来说，这种固定结构能减少后期的校准维护频次。

　　设计这类生成性钣金件时，首先要确认安装边界的尺寸限制，顶部耳板的孔位中心到支架主体背面的距离要匹配设备机架的安装梁宽度，避免安装时耳板与机架梁出现干涉，下部折边的伸出长度要控制在不会与设备内部其他运动部件产生刮碰的范围内，所有折弯处的内R角要匹配所选板材的厚度，通常取板材厚度的0.5到1倍，防止折弯时出现外侧开裂、内侧起皱的问题。阵列凸点的设计要注意冲压方向与折弯工序的顺序，需要先完成凸点冲压再进行折弯作业，避免折弯后冲压凸点导致板材变形，凸点的排布间距要均匀，保证立面各个位置的刚度一致，不会出现局部刚度薄弱的区域。支架的腔体内部空间预留了足够的走线余量，当挂载的元件需要接线时，线缆可以顺着腔体内部排布，

　　不会外露在支架外侧被其他部件剐蹭，腔体顶部的小缺口结构是为了方便元件的接线端子穿出，不需要在安装时额外对线束进行弯折，减少线束的应力集中。在实际选型应用时，这类支架可以根据挂载元件的重量调整板材厚度，常规1.2mm厚度的冷轧板即可承载2kg以内的元件，如果挂载重量更大，可以更换为1.5mm或者2mm厚度的板材，同时对应调整折弯间隙、凸点冲压深度，保证成型后的尺寸精度。安装时上下两个安装位的螺丝要采用对角锁紧的方式，避免锁紧时支架出现倾斜偏移，耳板沉孔的深度要匹配所选螺丝的头部高度，保证锁紧后螺丝头不突出平面。这类一体成型钣金支架相比传统的焊接支架，加工效率更高，批量生产时尺寸一致性更好，不需要后续的打磨、喷涂等工序，表面处理可以采用镀锌或者喷塑，适配不同的工况防腐需求，在潮湿或者有轻微腐蚀的环境下，可以选择304不锈钢板材加工，同样的结构设计不需要做过多调整即可适配不同的板材材质。
