五辐运动款汽车轮毂结构设计方案

　　这款五辐结构的轮毂，在乘用车行走系统的配套与改装场景中都有较高的适配性，日常家用轿车的原厂替换、入门性能车的轻量化升级都能覆盖到对应的使用需求。从实际装车的功能逻辑来看，轮毂作为连接轮胎与车轴传动法兰的核心承载部件，首先要承担车辆整备质量下的静态载荷，还要传递行驶过程中驱动、制动的扭矩，同时缓冲路面颠簸带来的交变冲击，这就要求结构设计在强度冗余和重量控制之间找到合理的平衡点。

　　设计初期首先明确了安装边界的适配逻辑，中心孔位对应常规家用前驱车型的轴头尺寸，五颗螺栓孔的节圆直径匹配主流紧凑级车型的安装法兰参数，不需要额外加装变径圈或者孔位转接件就能直接对位安装，避免了转接结构带来的装配公差累积，也减少了高速行驶时因为安装同轴度偏差产生的抖动风险。轮辋的边缘做了加厚的轮缘结构，对应轮胎装配时的胎圈卡合位置，既保证了低压胎安装后的密封可靠性，也能在路边停车蹭到路肩时，减少轮辋本体直接受冲击变形的概率，日常使用的容错率更高。

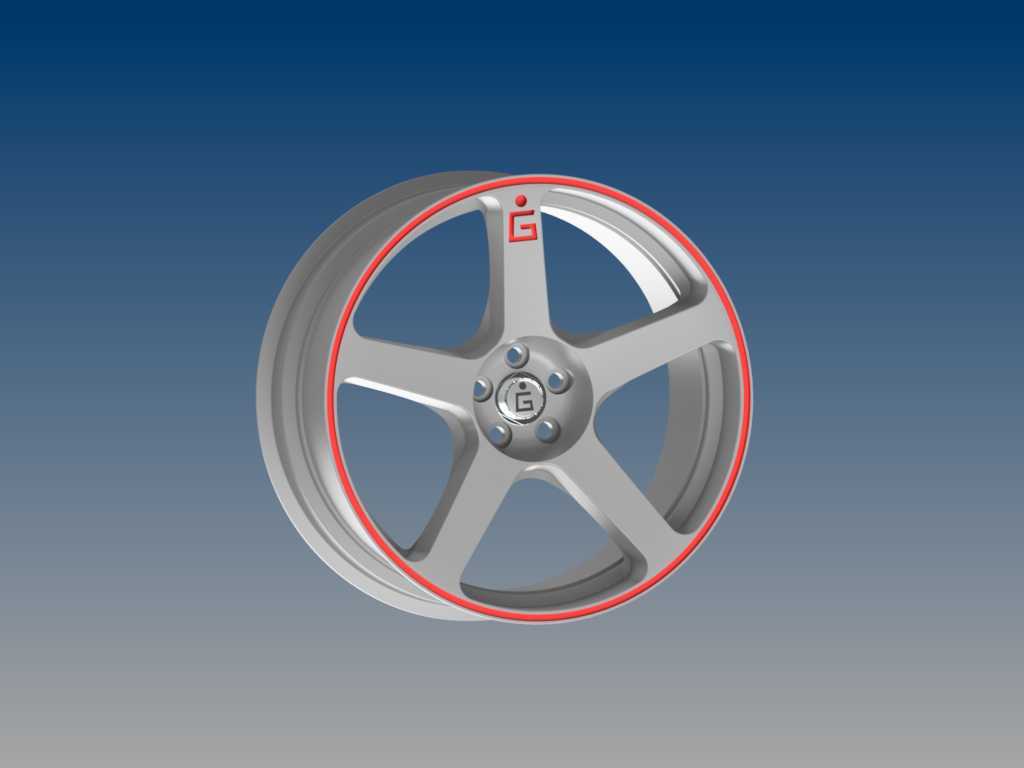

　　轮辐采用了等宽五辐的对称布局，每根辐条从中心安装座位置向外延伸到轮辋的连接点，截面做了渐变的厚度处理，靠近中心座的位置受力弯矩最大，辐条的截面厚度更大，金属材料的分布更集中，往轮辋方向随着受力弯矩的降低，辐条厚度逐步收窄，在不降低整体结构强度的前提下，尽可能削减了非必要的材料重量，降低了簧下质量，对于提升悬挂的响应速度、改善行驶平顺性都有实际的帮助。辐条表面做了内凹的造型处理，一方面是为了避让大尺寸刹车卡钳的安装空间，就算车辆后期升级大四活塞的制动卡钳，也不会出现辐条蹭卡钳的干涉问题，另一方面内凹的造型也能在视觉上营造更强的运动感，符合改装场景下的外观需求。

　　轮辋的外圈边缘设计了一圈凸起的装饰边结构，这个结构除了外观装饰作用之外，实际也能在轮胎发生快速泄压的时候，给胎圈提供额外的支撑限位，减少轮胎脱圈的风险，提升极端行驶状态下的安全性。中心的轮毂盖安装位做了下沉式的卡槽设计，安装配套的装饰盖之后，盖体表面和辐条中心面基本齐平，既不会因为凸起过多在行驶中增加风阻，也能避免日常洗车或者行驶中飞石磕碰导致装饰盖脱落的问题。螺栓孔的位置都做了沉头倒角处理，轮毂螺栓安装之后，螺栓头可以完全沉入沉孔内，不会突出于轮毂中心安装面，保证了轮毂和传动法兰面的完全贴合，避免了螺栓突出导致的安装面虚接问题，从结构上杜绝了长期行驶后螺栓松动的安全隐患。

　　从实际使用的场景适配来看，这款轮毂的ET值设定偏向于齐平轮眉的效果，装车之后轮胎侧面不会突出于车身翼子板，也不会过度内凹导致轮距过窄影响行驶稳定性，对应常规宽度的民用轮胎，不管是配套舒适取向的静音胎，还是运动取向的半热熔轮胎，都能匹配对应的胎宽范围，轮辋的J值设定也覆盖了紧凑级车型常用的轮胎宽度区间，不需要额外调整翼子板或者悬挂倾角就能直接装车使用。在散热性能的设计上，五辐之间的大尺寸镂空区域，能让行驶中的气流直接穿过轮毂区域，带走刹车系统工作时产生的热量，减少长距离制动后刹车热衰减的概率，相比多辐条的密集轮毂结构，这种大镂空的五辐设计散热效率有明显的优势，对于经常跑山路或者有激烈驾驶需求的用户来说，这个结构特性能带来更稳定的制动表现。

　　结构建模过程中，针对辐条和轮辋的连接位置做了圆角过渡处理，避免了直角结构带来的应力集中问题，在承受路面冲击的时候，应力可以沿着圆角平滑分散到整个辐条和轮辋结构上，不会在连接位置出现应力峰值导致的开裂问题。轮辋的内部气门嘴安装位做了加厚的凸台结构，安装橡胶气门嘴或者金属气门嘴的时候，都能保证安装位置的密封性，不会因为长期行驶的振动导致气门嘴位置漏气。整体结构的壁厚设计参考了同尺寸铸造铝合金轮毂的行业通用标准，在满足常规道路行驶强度要求的前提下，尽可能优化了材料分布，既不会因为壁厚过薄导致强度不足，也不会因为壁厚过大增加不必要的重量，兼顾了日常使用的耐用性和燃油经济性表现。
