乘用车五辐铝合金轮毂轮盘结构设计

　　日常做底盘行走部件建模时，轮盘这类零件的设计边界往往卡得很死，不像外饰件可以留较多造型调整空间，它首先要扛住整车整备质量下的垂向载荷，还要过弯道时承受侧向力，起步制动时扛住扭矩输出，甚至过坑洼路面的冲击载荷都得在设计初期就核算到位。这次做的这款五辐结构轮盘，首先匹配的是常规家用乘用车的安装基准，中心孔的定位公差严格按照轴头配合要求设置，周边的螺栓孔分布圆直径对应常规五孔轮毂的安装规格，每个螺栓孔的沉台深度都做了适配，保证轮毂螺栓锁紧后端面贴合度符合装配要求，不会出现安装后应力集中的问题。

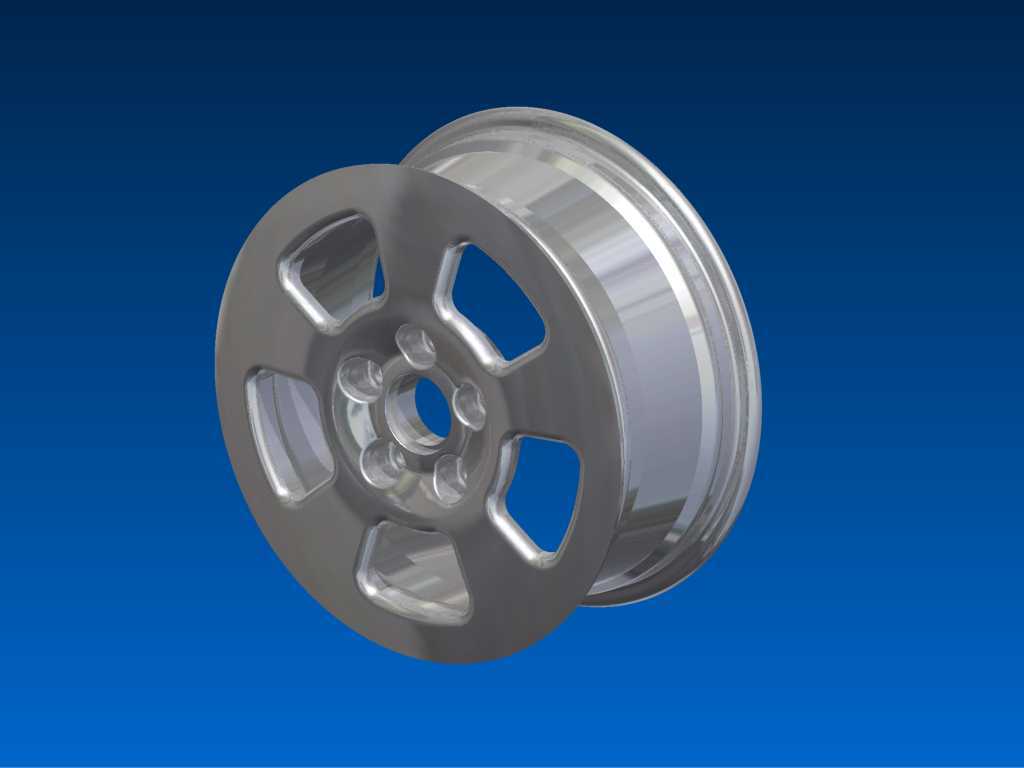

　　从结构布局来看，五辐的造型不是单纯为了视觉效果，每根辐条的截面都做了变厚度处理，靠近轮心安装盘的位置厚度更大，往轮辋衔接处逐渐过渡收薄，这样的设计既能保证辐条根部的强度——毕竟冲击载荷下应力最集中的就是辐条与安装盘的衔接位置，又能控制整体重量，符合簧下质量减重的需求，毕竟簧下质量每减一公斤，对整车操控响应和燃油经济性的影响比簧上减重明显得多。辐条之间的镂空窗口也不是随便开的，窗口边缘都做了大圆角过渡，避免切削加工或者铸造时出现应力集中点，同时镂空区域刚好留出了刹车卡钳的避让空间，匹配常规尺寸的浮动卡钳不会出现干涉，后期如果改装大四活塞卡钳，这个预留空间也能覆盖大部分市售型号的安装边界，不用额外打磨轮辐。

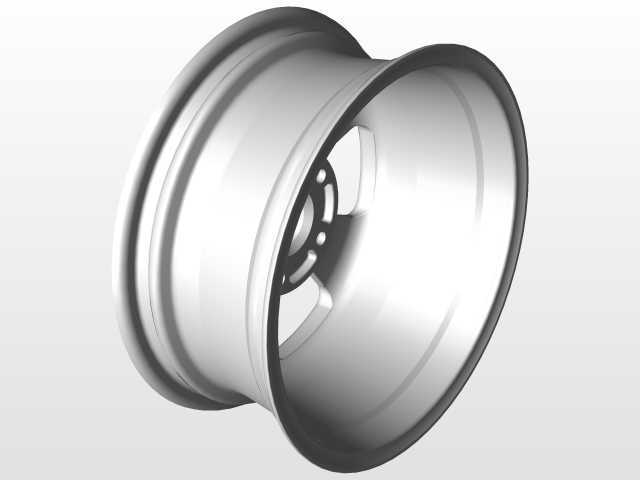

　　轮盘与轮辋的衔接位置做了整圈的贴合止口，止口的直径公差控制在过渡配合范围内，装配时既能保证同轴度，又能让焊接或者旋压结合的时候受力均匀，不会出现轮辋偏摆的问题。轮盘的背面也就是靠近刹车总成的一侧，做了均匀的减重槽，这些减重槽的位置都是经过拓扑优化后确定的非受力区域，挖掉多余材料不会影响整体结构强度，还能给刹车系统留出更多散热空间，长时间制动时热量可以顺着辐条镂空和背面的槽快速散出，降低刹车热衰减的概率。

　　实际装车场景里，这类轮盘适配的是15-17寸区间的常规家用车轮辋，对应的轮胎扁平比覆盖60到45的区间，不管是日常城市通勤还是偶尔走非铺装路面，结构强度都能满足要求。设计时特意把辐条的迎风面做了微小的导风角度，车辆行驶时气流可以顺着辐条表面导向刹车盘位置，进一步强化散热效果，这个细节很多建模时容易忽略，但实际路试时对刹车系统的工作温度影响很明显。安装盘的端面平面度要求很高，建模时就把平面度公差考虑进去，保证安装后轮盘的端面跳动量控制在合理范围，避免高速行驶时出现方向盘抖动的问题。

　　另外轮盘的中心孔边缘做了倒角处理，装配时更容易对准轴头，不会因为边角磕碰导致安装不到位。螺栓孔的位置度公差严格按照整车安装要求设置，五个孔的等分误差控制在极小范围内，保证每个螺栓受力均匀，不会出现单个螺栓载荷过大断裂的风险。辐条的表面过渡都是连续的曲面，没有突兀的棱角，不管是铸造还是后期的机加工、表面处理，都能减少工艺难度，降低废品率，同时连续曲面也能减少行驶时的风阻，虽然单个轮毂的风阻占比不高，但四个轮累加起来对整车风阻系数的影响也不能完全忽略。

　　从维护角度来说，这款轮盘的结构没有复杂的深槽或者死角，日常清洗时很容易把刹车粉和污渍冲掉，不会出现污渍积在缝隙里腐蚀表面的情况。辐条的强度经过仿真校核，在过单侧深坑的极限冲击工况下，最大应力点也低于铝合金材料的屈服强度，不会出现辐条断裂的风险，同时正常行驶工况下的疲劳寿命也满足整车三十万公里的使用要求，不需要额外做结构加强。
